La vanne à flotteur de tour de refroidissement BAC est un composant mécanique de contrôle du niveau d'eau conçu pour les systèmes d'eau d'appoint des bassins de tour de refroidissement. Il régule automatiquement l'alimentation en eau entrante en fonction du niveau d'eau dans le bassin de la tour de refroidissement, aidant ainsi à maintenir un niveau de fonctionnement stable pendant le fonctionnement continu de la tour de refroidissement.
L'ensemble de vanne à flotteur utilise une grande bille flottante, un corps de vanne et une liaison mécanique . À mesure que l’évaporation et la perte d’eau font baisser le niveau du bassin, le flotteur descend et ouvre la vanne. L’eau fraîche d’appoint entre ensuite dans le bassin. Lorsque l'eau atteint le niveau prédéfini, le flotteur monte et la vanne se ferme.
Ce principe de fonctionnement mécanique simple fait du robinet à flotteur d'eau d'appoint de la tour de refroidissement un composant important pour maintenir un fonctionnement fiable de la tour de refroidissement sans nécessiter un signal de commande électrique séparé.
CoolingTowerPart.com fournit des pièces de rechange pour tours de refroidissement compatibles BAC et des composants de contrôle du niveau d'eau pour les applications industrielles, commerciales, CVC et de refroidissement de processus. La vanne à flotteur peut être sélectionnée en fonction du raccordement de la vanne, de la taille du flotteur, de la disposition d'installation, de la pression de fonctionnement et du niveau d'eau requis du bassin.
Le robinet à flotteur de tour de refroidissement est conçu pour un fonctionnement fiable dans les environnements humides et exigeants des tours de refroidissement.
Contrôle automatique du niveau d'eau du bassin de la tour de refroidissement
Conception mécanique à flotteur
Grande boule flottante pour une détection de niveau fiable
Construction de valve durable
Composants de liaison résistants à la corrosion
Niveau d'eau de fonctionnement réglable
Installation et entretien simples
Aucune alimentation électrique requise pour le fonctionnement de base
Convient au fonctionnement continu des tours de refroidissement
Disponible comme composant de remplacement pour les systèmes compatibles
Les matériaux exacts, les dimensions, les tailles de connexion et les pressions nominales doivent être confirmés en fonction de l'application requise de la tour de refroidissement avant de commander.
Un robinet à flotteur de tour de refroidissement est une vanne de contrôle du niveau d'eau installée dans ou à proximité du bassin de la tour de refroidissement. Sa fonction première est de contrôler le débit d’eau d’appoint entrant dans le bassin.
Les tours de refroidissement perdent continuellement de l'eau à travers plusieurs processus, notamment l'évaporation. De l'eau supplémentaire peut également être perdue à cause de la purge et de la dérive. Par conséquent, une tour de refroidissement a besoin d’un système d’eau d’appoint fiable pour maintenir un niveau de fonctionnement approprié.
La vanne flotteur constitue une solution mécanique simple.
Le flotteur est positionné de manière à ce que son mouvement corresponde aux changements de niveau d'eau du bassin. Le flotteur est relié à la vanne via un bras ou une tringlerie mécanique. Lorsque le niveau d’eau baisse, le flotteur descend et provoque l’ouverture de la vanne. Lorsque le niveau d'eau atteint le niveau prédéfini, le flotteur monte et ferme la vanne.
Cette action automatique permet d’éviter des niveaux d’eau du bassin excessivement bas et inutilement élevés.
Le principe de fonctionnement est relativement simple.
Pendant le fonctionnement normal de la tour de refroidissement, l’eau circule en permanence dans le système. Une partie de l'eau est perdue par évaporation et d'autres processus.
À mesure que le niveau d’eau du bassin diminue, le flotteur descend.
Le mouvement du flotteur est transféré via la tringlerie au mécanisme de vanne. Une fois que le niveau d’eau atteint le point de fonctionnement de la vanne, celle-ci commence à s’ouvrir.
L'eau d'appoint fraîche s'écoule à travers le tuyau d'alimentation en eau connecté et pénètre dans le bassin de la tour de refroidissement.
Au fur et à mesure que l’eau d’appoint pénètre dans le bassin, le niveau d’eau augmente progressivement et le flotteur monte.
Lorsque l'eau atteint le niveau prédéterminé, le flotteur atteint sa position supérieure et la vanne se ferme ou restreint considérablement le débit d'eau.
Le processus se répète automatiquement à mesure que l’eau est consommée pendant le fonctionnement de la tour de refroidissement.
Le maintien d’un niveau d’eau correct dans le bassin est essentiel pour les performances de la tour de refroidissement.
Si le niveau d’eau devient trop bas, plusieurs problèmes peuvent survenir. La pompe à eau de circulation peut connaître des conditions de fonctionnement défavorables et le système peut ne pas maintenir le stock d'eau requis.
Si le niveau d’eau est excessivement élevé, de l’eau d’appoint inutile peut être consommée et le bassin peut être plus susceptible de déborder.
Un correctement réglé robinet à flotteur de tour de refroidissement aide à maintenir l’équilibre entre la consommation d’eau et l’approvisionnement en eau d’appoint.
Niveau d'eau stable du bassin de la tour de refroidissement
Contrôle fiable de l'eau d'appoint
Risque réduit de fonctionnement à faible niveau d'eau
Réduction de la consommation d’eau inutile
Fonctionnement automatique simple
Nécessité réduite de réglage manuel du niveau d'eau
Le robinet à flotteur fait partie du système d'eau d'appoint de la tour de refroidissement.
Un système d’eau de tour de refroidissement typique peut inclure :
Bassin de la tour de refroidissement
Pompe à eau de circulation
Tuyauterie d'eau d'appoint
Vanne à flotteur
Soupape de purge
Équipement de traitement de l'eau
Composants de contrôle de niveau
Connexion de trop-plein
Raccordement à l'évacuation
Le robinet à flotteur est spécifiquement chargé de contrôler l'eau d'appoint en fonction du niveau du bassin.
Pour les applications nécessitant une gestion de l'eau plus sophistiquée, une vanne à flotteur mécanique peut fonctionner avec des commutateurs de niveau supplémentaires, des électrovannes, des systèmes de traitement d'eau automatiques ou des commandes électroniques.

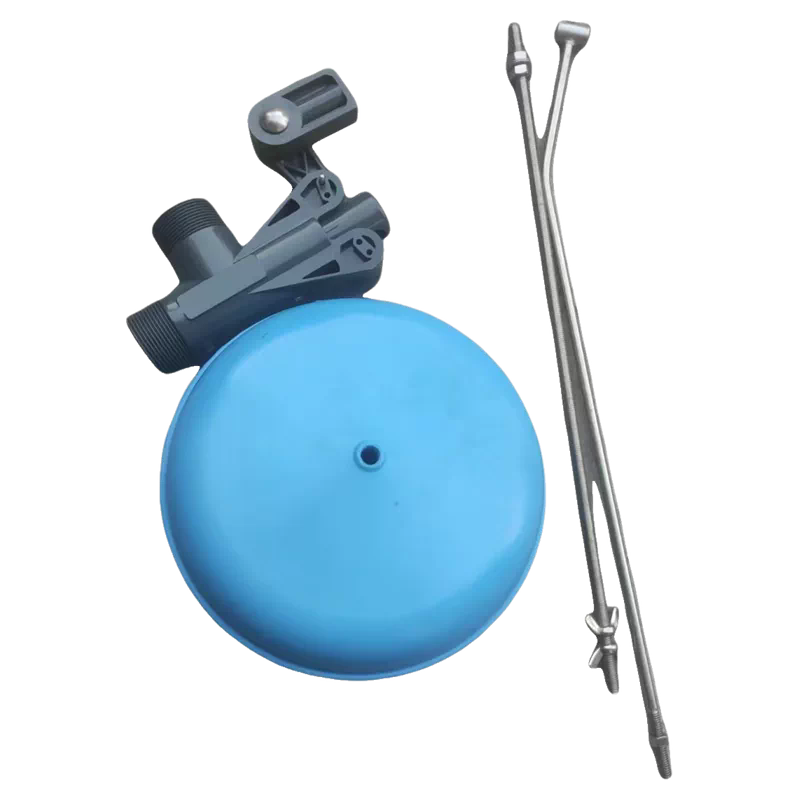

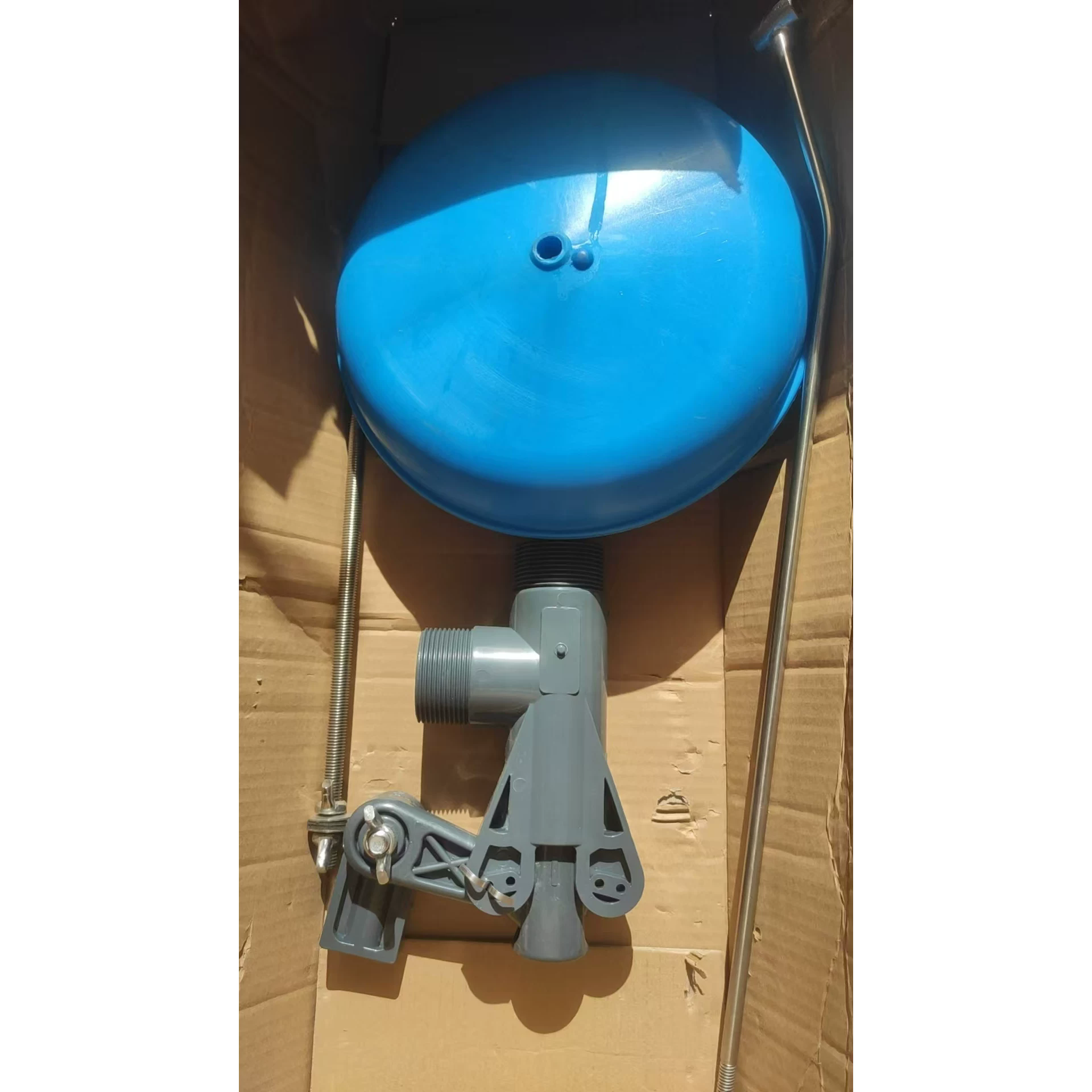

L'assemblage illustré se compose de plusieurs composants fonctionnels.
Le grand flotteur assure la flottabilité. Sa position change en fonction du niveau d'eau du bassin.
Un flotteur de taille suffisante est important car la vanne doit générer suffisamment de force mécanique pour fonctionner contre la pression de l'eau entrante.
Le corps de la vanne contient le mécanisme interne chargé de réguler le débit d'eau d'appoint.
La vanne doit être sélectionnée en fonction de la pression de l'eau, du débit requis, de la taille du raccordement et de l'application.
La tringlerie relie le flotteur au mécanisme de vanne. Lorsque le flotteur bouge, la tringlerie transfère ce mouvement à la vanne.
Un réglage correct de la tringlerie est important pour atteindre le niveau d’eau de fonctionnement souhaité.
Le corps de vanne comprend des raccords filetés ou autres raccords appropriés pour une intégration avec la tuyauterie d'eau d'appoint.
La configuration de la connexion doit être vérifiée avant d'acheter un composant de remplacement.
Contrairement aux systèmes de niveau d'eau à commande électrique, une vanne à flotteur mécanique peut fonctionner en utilisant le mouvement physique du flotteur et la pression de l'eau.
Cela rend le système relativement simple.
Une vanne à flotteur mécanique de base ne nécessite pas d'alimentation électrique séparée ni de capteur de niveau pour remplir sa fonction fondamentale d'ouverture et de fermeture.
La vanne répond automatiquement aux changements de niveau d'eau du bassin, réduisant ainsi la nécessité pour les opérateurs de contrôler manuellement l'alimentation en eau d'appoint.
La conception mécanique rend l’inspection de routine relativement simple. Les opérateurs peuvent inspecter le flotteur, la tringlerie, le corps de vanne, les connexions et les composants d'étanchéité lors de la maintenance de la tour de refroidissement.
Un robinet à flotteur correctement sélectionné et entretenu peut assurer un contrôle fiable de l'eau d'appoint tout au long des cycles de fonctionnement normaux de la tour de refroidissement.
Le robinet à flotteur de tour de refroidissement compatible BAC peut être utilisé dans une variété de systèmes refroidis par eau, en fonction des spécifications spécifiques du robinet.
Les applications typiques incluent :
Utilisé pour maintenir le niveau d'eau dans les bassins des tours de refroidissement desservant les systèmes de climatisation commerciaux.
Les systèmes de refroidissement industriels nécessitent souvent un contrôle continu de l’eau d’appoint en raison des longues heures de fonctionnement et de l’évaporation importante.
Les industries manufacturières et de transformation peuvent utiliser le contrôle automatique du niveau des bassins pour maintenir une disponibilité stable en eau de refroidissement.
Les tours de refroidissement utilisées dans les installations liées à l'énergie peuvent nécessiter une gestion fiable du niveau d'eau dans le cadre de leur système global d'eau de refroidissement.
Les tours de refroidissement exposées à des environnements d’exploitation exigeants bénéficient de composants de contrôle du niveau d’eau durables et faciles à entretenir.
Une installation correcte est importante pour un fonctionnement fiable.
Avant l'installation, vérifiez les points suivants :
Taille du raccord de vanne
Pression d'alimentation en eau
Débit d’eau d’appoint requis
Dimensions du flotteur
Orientation du bras flottant
Lieu d'installation
Niveau de fonctionnement du bassin souhaité
Configuration de la tuyauterie
Le flotteur doit être positionné de manière à pouvoir se déplacer librement sur toute sa plage de fonctionnement.
Il ne doit pas entrer en contact avec la paroi du bassin, la tuyauterie, les éléments structurels ou d'autres composants pendant le fonctionnement normal.
Après l'installation, l'alimentation en eau d'appoint doit être ouverte progressivement et le fonctionnement de la vanne doit être vérifié.
Le réglage du robinet à flotteur doit être effectué avec soin.
Le niveau de fonctionnement est déterminé par la position et le mouvement du flotteur et de la tringlerie. Selon la conception de la vanne, la tringlerie ou la position de montage peut être réglable.
Une procédure de réglage typique est la suivante :
Arrêtez ou isolez l’alimentation en eau concernée si nécessaire.
Inspectez le flotteur et la tringlerie.
Vérifiez que le flotteur bouge librement.
Vérifiez les connexions de la vanne et de la tuyauterie.
Ajustez la position du flotteur en fonction du niveau du bassin requis.
Rétablissez l’approvisionnement en eau d’appoint.
Observez l’action d’ouverture et de fermeture de la vanne.
Confirmez que le bassin atteint le niveau de fonctionnement souhaité sans débordement.
Suivez toujours les instructions d'installation du fabricant de l'équipement et de la vanne applicables.
Bien que les vannes à flotteur soient relativement simples, plusieurs problèmes peuvent affecter leurs performances.
Si la vanne reste ouverte, le bassin peut recevoir un excès d'eau d'appoint.
Les causes possibles incluent :
Mécanisme de valve endommagé
Mauvais réglage
Débris à l’intérieur de la valve
Composants d'étanchéité endommagés
Mouvement du flotteur restreint
Usure excessive
Si la vanne ne s'ouvre pas lorsque le niveau d'eau baisse, le bassin de la tour de refroidissement risque de ne pas recevoir suffisamment d'eau d'appoint.
Les causes possibles incluent :
Obstruction de la tringlerie du flotteur
Blocage de la vanne interne
Mauvais réglage
Composants endommagés
Problèmes d'approvisionnement en eau
Un flotteur doit se déplacer en douceur sur toute sa plage de fonctionnement.
Inspecter :
Accumulation de tartre
Corrosion
Interférence mécanique
Liaison endommagée
Installation incorrecte
Une fuite continue peut indiquer une usure du siège de soupape, des composants d'étanchéité endommagés, des débris ou une pression de fonctionnement excessive.
Une inspection de routine peut aider à prévenir des problèmes inattendus liés à l’eau d’appoint.
Vérifiez s'il y a des fissures, des déformations, des infiltrations d'eau ou d'autres dommages visibles.
Inspectez le bras et les composants de connexion pour déceler toute corrosion, flexion, jeu ou interférence mécanique.
Vérifiez la vanne pour détecter toute fuite, blocage et fonctionnement anormal.
Inspectez les raccords filetés ou de tuyauterie pour déceler des fuites.
Confirmez que le niveau de fonctionnement réel correspond aux conditions de fonctionnement requises de la tour de refroidissement.
Un entretien régulier doit être intégré au programme global de maintenance préventive de la tour de refroidissement.
Les systèmes de contrôle du niveau d'eau mécaniques et électroniques peuvent être utilisés dans les applications de tour de refroidissement.
| Caractéristique | Vanne à flotteur mécanique | Contrôle de niveau électronique |
|---|---|---|
| Principe de fonctionnement | Mécanisme de flotteur et de valve | Système de capteur et de contrôle |
| Énergie électrique | Généralement non requis | Habituellement requis |
| Construction | Conception mécanique simple | Composants électroniques |
| Installation | Relativement simple | Plus complexe |
| Ajustement du niveau | Mécanique | Basé sur un contrôleur/capteur |
| Entretien | Inspection mécanique | Inspection des capteurs et électriques |
| Application | Contrôle standard de l'eau d'appoint | Contrôle automatique avancé |
Une vanne à flotteur mécanique est souvent intéressante lorsque la simplicité, la fiabilité et la simplicité d'entretien sont des priorités.
Toutes les vannes à flotteur ne conviennent pas à toutes les tours de refroidissement.
Avant de commander un remplacement, confirmez :
Le raccordement d'entrée doit correspondre à la tuyauterie d'eau d'appoint ou être compatible avec l'installation prévue.
La vanne doit être adaptée à la pression d'alimentation en eau disponible.
La vanne d'appoint d'eau a besoin d'une capacité suffisante pour compenser les pertes d'eau attendues.
Le flotteur doit fournir une flottabilité et une force mécanique suffisantes pour la vanne et la pression de fonctionnement.
Vérifiez l'orientation de la vanne, la disposition des bras flottants, le sens de connexion et l'espace d'installation disponible.
L'ensemble vanne et flotteur doit être adapté à la chimie de l'eau et aux conditions environnementales de la tour de refroidissement.
CoolingTowerPart.com fournit des pièces et des composants de remplacement pour les tours de refroidissement pour la maintenance des tours de refroidissement industrielles et commerciales.
Notre gamme de produits comprend :
Vannes à flotteur pour tour de refroidissement
Vannes d'eau d'appoint pour tour de refroidissement
Buses de tour de refroidissement
Remplissage de la tour de refroidissement
Éliminateurs de dérives
Pales de ventilateur de tour de refroidissement
Moyeux de ventilateurs
Arbres de ventilateur
Composants du ventilateur en alliage d'aluminium
Moteurs de tour de refroidissement
Courroies trapézoïdales
Composants d'entraînement par courroie
Réducteurs à engrenages
Roulements
Persiennes
Pour un robinet à flotteur de tour de refroidissement BAC de remplacement , les clients peuvent fournir les dimensions de la vanne existante, la taille du raccordement, des photographies, des informations sur le modèle ou un dessin technique. Cela permet de confirmer la compatibilité avant la production ou l'expédition.
Le système d’eau d’appoint affecte directement la disponibilité de l’eau de la tour de refroidissement et sa stabilité de fonctionnement. Une vanne de mauvaise qualité peut présenter des fuites, un grippage, une usure prématurée ou un contrôle du niveau d'eau instable.
Un robinet à flotteur de remplacement correctement sélectionné doit fournir :
Ouverture et fermeture fiables
Contrôle stable du niveau d'eau
Construction durable
Mouvement du flotteur fluide
Capacité de pression appropriée
Dimensions de connexion correctes
Performances de service à long terme
Choisir le bon composant est donc plus important que simplement sélectionner une vanne en fonction de son apparence.
| Produit | Vanne à flotteur pour tour de refroidissement BAC |
|---|---|
| Type de produit | Vanne à flotteur d'eau de maquillage de tour de refroidissement |
| Application | Bassin de la tour de refroidissement |
| Méthode de contrôle | Flotteur mécanique |
| Fonction principale | Contrôle automatique du niveau d'eau |
| Flotter | Grande boule flottante |
| Lien | Bras flottant mécanique |
| Installation | Système d'eau de maquillage |
| Application | CVC, industriel, commercial, refroidissement de processus |
| Remplacement | Composant de remplacement de tour de refroidissement compatible |
| Personnalisation | Les dimensions et les spécifications peuvent être confirmées selon les exigences |
Les dimensions réelles, les matériaux, les pressions nominales, les tailles de raccordement et autres spécifications techniques doivent être confirmés pour le modèle de vanne spécifique.
Un robinet à flotteur de tour de refroidissement BAC est un composant mécanique de contrôle de l'eau d'appoint utilisé pour maintenir le niveau d'eau dans le bassin d'une tour de refroidissement. Il s'ouvre et se ferme automatiquement en fonction du mouvement du flotteur.
Lorsque le niveau d'eau du bassin diminue, le flotteur descend et ouvre la vanne. L'eau d'appoint pénètre dans le bassin. À mesure que le niveau d’eau monte, le flotteur monte et provoque la fermeture de la vanne.
Il est normalement installé dans le cadre du système d'alimentation en eau d'appoint du bassin de la tour de refroidissement, le flotteur étant positionné de manière à pouvoir répondre avec précision au niveau d'eau du bassin.
Une vanne à flotteur mécanique conventionnelle ne nécessite généralement pas d'énergie électrique pour son fonctionnement de base. Il utilise la flottabilité et la liaison mécanique pour faire fonctionner la vanne.
Les causes possibles incluent des débris dans la vanne, des composants d'étanchéité endommagés, l'usure du siège de vanne, une pression d'eau excessive ou un réglage incorrect. La vanne doit être inspectée et entretenue avant son remplacement.
Il n’existe pas d’intervalle de remplacement universel. La durée de vie dépend de la qualité de l'eau, de la pression de fonctionnement, de la corrosion, de l'utilisation et de l'entretien. Une inspection régulière est plus appropriée que le remplacement de la vanne uniquement selon une période de temps fixe.
Un remplacement compatible peut être utilisé lorsque ses dimensions, la taille du raccordement, la pression nominale, la disposition du flotteur, la capacité de débit et d'autres exigences techniques correspondent à l'application. Confirmez ces spécifications avant de commander.
La vanne à flotteur de tour de refroidissement BAC est un composant simple mais important pour maintenir les niveaux d'eau du bassin de la tour de refroidissement. En régulant automatiquement l'eau d'appoint en fonction du mouvement du flotteur, il permet de maintenir la tour de refroidissement alimentée en eau nécessaire à un fonctionnement stable.
Un robinet à flotteur d'eau d'appoint de tour de refroidissement durable peut réduire le réglage manuel du niveau d'eau, prendre en charge un fonctionnement fiable de la tour de refroidissement et simplifier la maintenance. Une sélection appropriée doit tenir compte de la taille de la vanne, du type de raccordement, de la pression de fonctionnement, des exigences de débit, des dimensions du flotteur, de la composition chimique de l'eau et de la configuration de l'installation.
Pour les applications de remplacement, CoolingTowerPart.com peut fournir des vannes à flotteur de tour de refroidissement compatibles et d'autres pièces de rechange pour tour de refroidissement selon les exigences du client, les dessins, les dimensions, les photographies ou les informations sur les composants existants.
