Sistema de distribución de agua de torre de enfriamiento

Un sistema de distribución de agua de una torre de enfriamiento  es la parte de la torre que distribuye uniformemente el agua caliente en circulación sobre el relleno , asegurando el máximo contacto aire-agua y un rechazo eficiente del calor. Mala distribución = puntos secos, escalamiento y capacidad reducida.

A continuación se muestra una explicación clara y práctica  centrada en las torres de refrigeración industriales.

1. Función del sistema de distribución de agua de la torre de enfriamiento

El sistema de distribución de agua de la torre de enfriamiento debe:

* Proporcionar un flujo de agua uniforme  en toda el área de llenado

* Mantener el tamaño de gota correcto  para la evaporación.

* Operar con baja pérdida de presión

* Previene la obstrucción y la incrustación.

2. Principales tipos de sistemas de distribución de agua de torres de enfriamiento

2.1 Distribución por gravedad (cuenca abierta)

Más común en torres de enfriamiento de flujo cruzado

Componentes

*Banco de agua caliente

* Orificios de dosificación

* Presas de control de flujo

Características

✔ No se requiere presión de pulverización

✔ Cabezal de bombeo bajo

✔ Fácil inspección

✘ Sensible al flujo desigual

✘ No apto para cargas de calor muy elevadas

Marcas típicas:  Marley, torres de flujo cruzado EVAPCO

 2.2 Sistema de distribución del cabezal de pulverización

Más común en torres de enfriamiento a contraflujo.

Componentes

* Cabezales de pulverización (PVC/HDG/SS)

* Boquillas de pulverización

* Tubo ascendente

* Bridas y soportes

Características

✔ Distribución uniforme

✔ Diseño compacto

✔ Maneja altas cargas de calor

✘ Requiere presión de pulverización (normalmente entre 0,7 y 1,5 bar)

2.3 Distribución presurizada (tubo cerrado)

Utilizado en torres industriales o de alta capacidad.

Características

✔ Pulverización muy uniforme

✔ Adecuado para grandes caudales

✘ Mayor potencia de bomba

✘ Tuberías más complejas

3. Tipos de boquillas rociadoras para sistemas de distribución de agua de torres de enfriamiento

Tipo de boquilla	Solicitud	Característica
Cono fijo (cono lleno)	Contraflujo	Patrón de pulverización uniforme
Boquilla espiral	Agua con alto contenido de sólidos	Antiobstrucción
Boquilla de flujo variable	Carga variable	Autoajustable
Boquilla ABS/PP	Torres de climatización	Resistente a la corrosión
Boquilla de acero inoxidable	Enfriamiento de procesos	Temperatura alta

➡ Espaciado entre boquillas normalmente entre 300 y 600 mm.

4. Parámetros de diseño del sistema de distribución de agua de la torre de enfriamiento a considerar

4.1 Caudal de agua

* Carga típica: 1,5–3,0 m³/m²·h  sobre el área de relleno

* Debe coincidir con el tipo de relleno y la clasificación de la torre

4.2 Presión de pulverización

* Cuenca de gravedad: ~0 bar

* Boquillas de pulverización: 0,7–1,5 bar

* Exceso de presión → nebulización y deriva

4.3 Uniformidad de distribución

Objetivo:

* ±10% de variación del flujo a lo largo del llenado

5. Materiales utilizados en el sistema de distribución de agua de la torre de enfriamiento

Componente	Material común
Cabezales de pulverización	PVC/FRP/HDG/SS
Boquillas	ABS/PP/PVC/Acero inoxidable
Cuenca	FRP / hormigón / acero galvanizado

➡ Elija materiales según la química del agua  y el riesgo de corrosión..

6. Problemas comunes y soluciones del sistema de distribución de agua de las torres de enfriamiento

Problema	Causa	Solución
Puntos secos en el relleno	Boquillas bloqueadas	Limpiar o reemplazar las boquillas
Enfriamiento desigual	Diseño de encabezado deficiente	Sistema de reequilibrio
Alta pérdida por deriva	Exceso de presión de pulverización	Reducir la cabeza de la bomba
Escalada	agua dura	Tratamiento de agua

7. Mejores prácticas de mantenimiento del sistema de distribución de agua de la torre de enfriamiento

* Inspeccione las boquillas cada 3 a 6 meses.

* Limpiar encabezados durante el apagado

* Verifique visualmente el patrón de rociado

* Reemplace las boquillas agrietadas o desgastadas

* Garantizar la misma elevación del encabezado

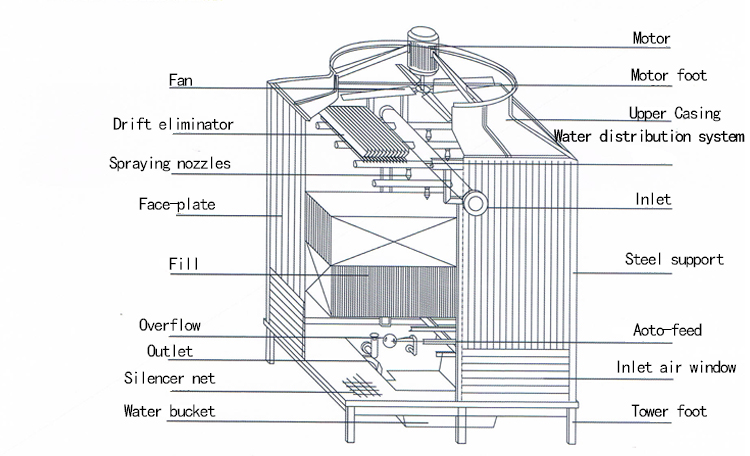

8. Diseño típico (torre de contraflujo)

Elevador de agua caliente

     │

Cabezal de pulverización

 │ │ │

Boquilla Boquilla Boquilla

     ↓

    Llenar

     ↓

Cuenca de agua fría

9. Consejos de selección

✔ Haga coincidir el tipo de distribución con el diseño de la torre

✔ Garantizar la capacidad antiobstrucción de la boquilla

✔ Evite encabezados de tamaño insuficiente

✔ Permitir un fácil acceso para mantenimiento
