Was ist ein Fan-Dive-Motor-Kühlturm?

Hier finden Sie eine klare Erklärung eines Kühlturmventilator-Antriebsmotors – was er ist, was er tut und welche Antriebsarten in Kühltürmen verwendet werden.

⭐ Was ist ein Lüfterantriebsmotor in einem Kühlturm?

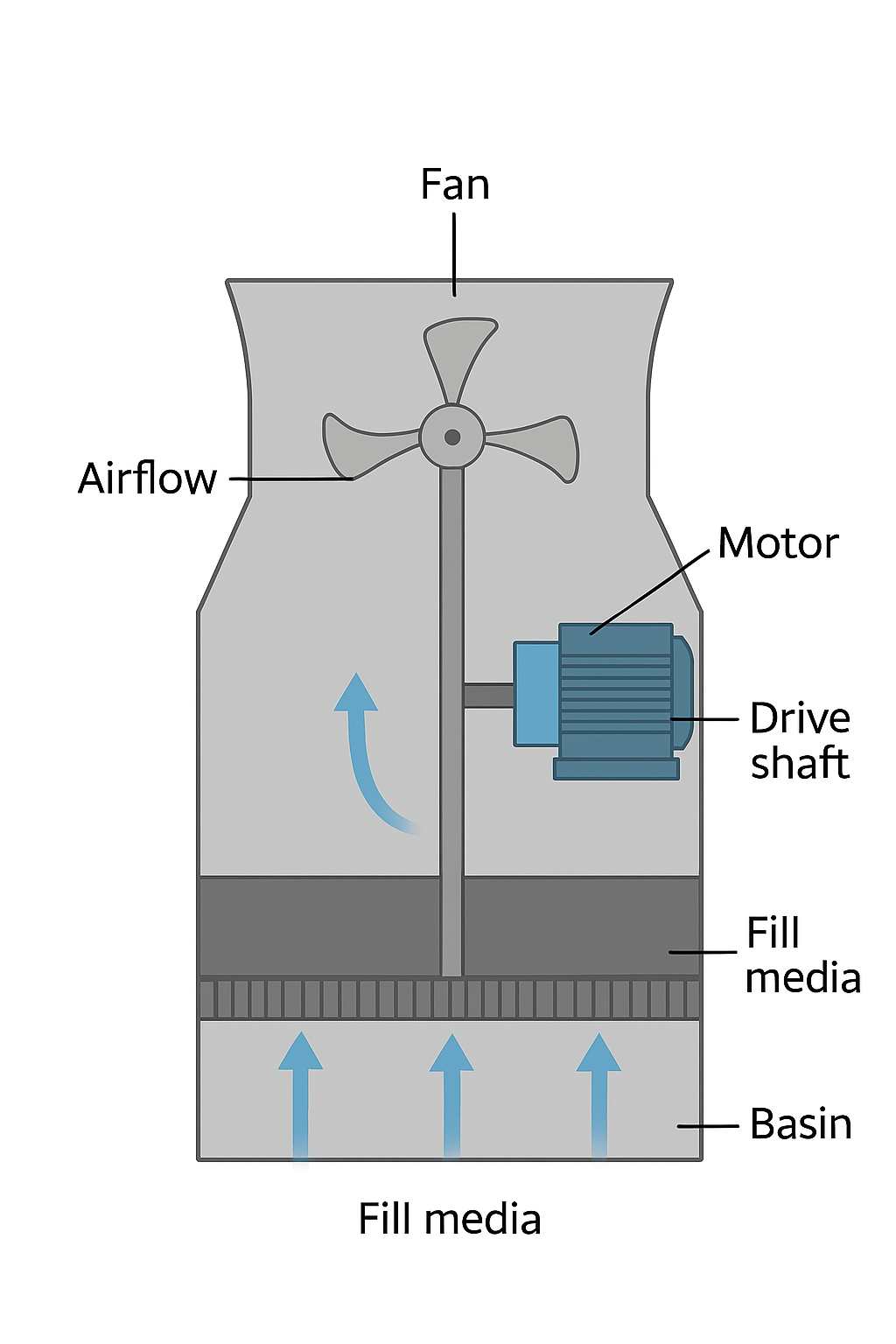

Ein Lüfterantriebsmotor  ist der Elektromotor, der die zum Drehen des Kühlturmlüfters erforderliche Leistung liefert.

Es ist das Herzstück des mechanischen Systems des Kühlturms und für die Erzeugung des für die Verdunstungskühlung erforderlichen Luftstroms verantwortlich.

Funktion des Lüfterantriebsmotors

Der Motor:

* Liefert Rotationsleistung (HP)

* Treibt den Lüfter  über einen Getrieberiemenantrieb , anoder Direktantrieb

* Hält die erforderliche Drehzahl und das Drehmoment aufrecht  , um große Luftmengen (CFM) zu bewegen.

* Hilft bei der Regulierung der Kaltwassertemperatur

Ohne Lüfterantriebsmotor → kein Luftstrom → keine Kühlung.

⚙️ Arten von Lüfterantriebssystemen in Kühltürmen

Es gibt **drei Haupttypen**:

1️⃣ Zahnradantrieb (am häufigsten bei großen Türmen)

Motor → Antriebswelle → Getriebe → Lüfter

Vorteile:

✔ Hohes Drehmoment

✔ Zuverlässig für große Fans

✔ Wird in Industrietürmen von EVAPCO, Marley und BAC verwendet

2️⃣ Riemenantrieb (kleine und mittlere Türme)

Motor → Riemen → Lüfterriemenscheibe

Vorteile:  günstig, einfach

Nachteile:  Riemen rutschen, müssen häufig gespannt werden

Wird in kleinen HVAC-Türmen verwendet.

3️⃣ Direktantrieb (moderne EC- oder PM-Motoren)

Der Motor dreht den Lüfter direkt – kein Getriebe, keine Riemen

Vorteile:

✔ Sehr leise

✔ Hohe Effizienz

✔ Geringer Wartungsaufwand

✔ VFD-fähig

Wird in neueren EVAPCO- und BAC-Modellen verwendet.

 ⚡ Lüfterantriebsmotortypen

* TEAO  (Totally Enclosed Air Over) – üblich für direkte Luftstromkühlung

* TEFC  (Totally Enclosed Fan Cooled) – abgedichteter Motor

* Inverter Duty  – zur Steuerung der VFD-Lüftergeschwindigkeit

* Motoren mit zwei Geschwindigkeiten  – niedrige Geschwindigkeit und hohe Geschwindigkeit

* Permanentmagnet-EC-Motoren  – ultraeffizient

Typische Motorspezifikationen

Abhängig von der Turmgröße:

Kühlturmgröße	Motor-PS-Bereich	Lüfterdrehzahl
Kleine Klimaanlage	3–15 PS	300–900
Mittelindustriell	20–75 PS	100–300
Großes Kraftwerk	100–250+ PS	90–200
