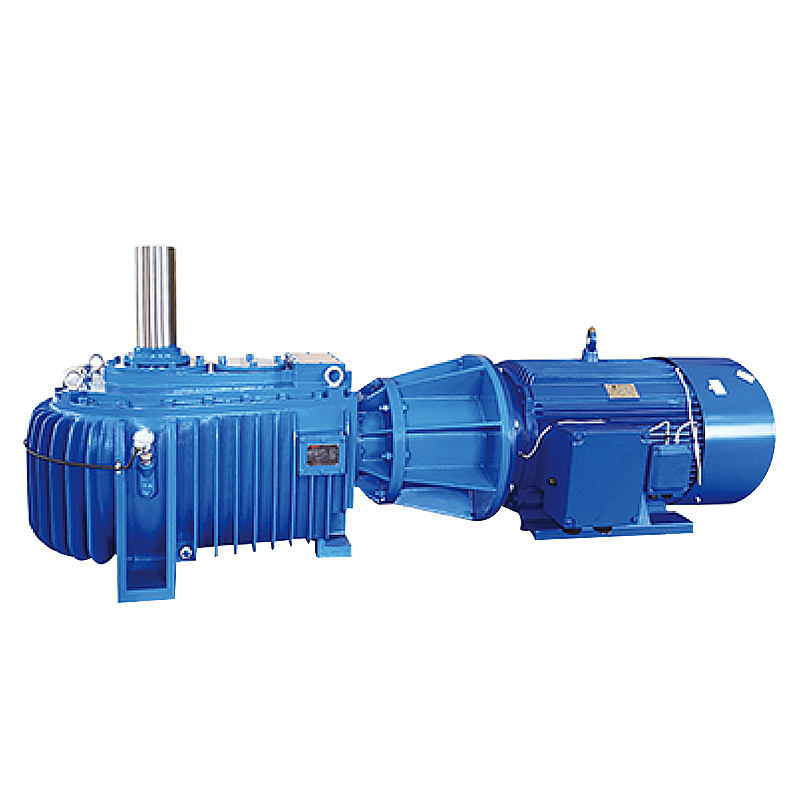

Ein Kühlturmgetriebe ist eine der kritischsten mechanischen Komponenten in jedem industriellen Kühlturmsystem. In einem 500-Tonnen-Kühlturm überträgt das Getriebe die Leistung vom Elektromotor auf den Lüfter und reduziert gleichzeitig die Drehzahl und das Drehmoment. Dieser Prozess ermöglicht es dem Kühlturmventilator, große Luftmengen effizient zu bewegen und sorgt so für eine stabile Wärmeabgabe, einen geringeren Energieverbrauch und einen zuverlässigen Langzeitbetrieb.
Ob in Kraftwerken, HVAC-Systemen, petrochemischen Anlagen, Stahlwerken, Produktionsanlagen oder Gewerbegebäuden – ein hochwertiges Kühlturm-Untersetzungsgetriebe hat direkten Einfluss auf die Kühlleistung, die Lebensdauer der Geräte und die Wartungskosten.
Da industrielle Kühlsysteme immer größer und energieeffizienter werden, ist die Auswahl des richtigen Herstellers von Industriekühlturmgetrieben genauso wichtig wie die Wahl des Kühlturms selbst. Präzisionstechnik, langlebige Materialien und professioneller technischer Support tragen dazu bei, Ausfallzeiten zu reduzieren und die Kapitalrendite zu maximieren.
In diesem umfassenden Leitfaden erfahren Sie alles, was Sie über wissen müssen 500-Tonnen-Kühlturmgetriebe , einschließlich der Funktionsprinzipien, technischen Spezifikationen, Anwendungen, Wartung, Austauschrichtlinien und wie Sie das richtige Getriebe für Ihren Kühlturm auswählen.
Ein Kühlturmgetriebe, auch Kühlturm-Untersetzungsgetriebe oder Lüfterantriebsgetriebe genannt , ist eine mechanische Übertragungsvorrichtung, die zwischen dem Elektromotor und dem Kühlturmventilator installiert ist.
Zu seinen Hauptfunktionen gehören:
Motorgeschwindigkeit reduzieren
Erhöhung des Ausgangsdrehmoments
Energie effizient übertragen
Aufrechterhaltung eines stabilen Lüfterbetriebs
Schutz des Antriebssystems vor übermäßiger Belastung
Industrielle Elektromotoren arbeiten typischerweise mit Drehzahlen von 1.450–1.800 U/min, während große Kühlturmventilatoren zwischen etwa 90 und 250 U/min am effizientesten arbeiten. Das Getriebe überbrückt diesen Geschwindigkeitsunterschied, indem es die Motorleistung mit hoher Drehzahl und niedrigem Drehmoment in eine Drehung mit niedrigerer Drehzahl und höherem Drehmoment umwandelt, die den Lüfter antreibt.
Ohne ein richtig ausgelegtes Getriebe kann der Lüfter nicht effizient arbeiten, was zu schlechter Kühlleistung, erhöhter Vibration, höherem Energieverbrauch und beschleunigtem Verschleiß führt.
Ein 500-Tonnen-Kühlturm entfernt etwa 6.000.000 BTU Wärme pro Stunde und ist somit für anspruchsvolle Industrieprozesse geeignet.
Aufgrund des großen Ventilatordurchmessers und des Dauerbetriebs muss das Getriebe Folgendes aushalten:
Hohes Anlaufdrehmoment
Dauerhafte schwere Belastungen
Variable Umgebungsbedingungen
Feuchtigkeit und Nässe
Erhöhte Betriebstemperaturen
Lange Betriebsstunden
Ein Hochleistungsgetriebe sorgt für eine reibungslose Kraftübertragung und minimiert gleichzeitig Vibrationen und mechanische Verluste.
Der Kraftübertragungsprozess ist unkompliziert, aber hochtechnisch:
Elektromotor → Flexible Kupplung → Getriebe → Antriebswelle → Kühlturmventilator
Im Getriebe:
Die Eingangswelle erhält Strom vom Motor.
Spiralkegelräder oder Schrägverzahnungen reduzieren die Drehzahl.
Das Drehmoment wird proportional erhöht.
Lager tragen rotierende Komponenten.
Ölschmierung minimiert Reibung und Verschleiß.
Die Abtriebswelle treibt den Kühlturmventilator an.
Diese optimierte Übertragung verbessert den Luftstrom und reduziert gleichzeitig den Energieverbrauch.
Die am häufigsten verwendete Getriebekonfiguration in industriellen Kühltürmen.
Zu den Vorteilen gehören:
Kompakte Installation
Hervorragende Drehmomentübertragung
Effiziente 90-Grad-Kraftübertragung
Ideal für vertikale Lüfterwellen
Parallelwellengetriebe eignen sich für spezielle Installationen, bei denen Motor- und Lüfterwellen ausgerichtet sind.
Zu den Vorteilen gehören:
Einfaches Design
Hohe Effizienz
Einfache Wartung
Moderne Industriekühltürme verwenden üblicherweise Spiralkegelräder, weil sie Folgendes bieten:
Reibungslose Verlobung
Geringerer Lärm
Höhere Effizienz
Erhöhte Tragfähigkeit
Längere Lebensdauer
Die genauen Spezifikationen hängen von der Kühlturmkonstruktion, der Motorgröße und den Lüfteranforderungen ab.
| Parameterspezifikation | Typische |
|---|---|
| Produkttyp | Kühlturmgetriebe |
| Kühlturmkapazität | 500 Tonnen |
| Getriebetyp | Spiralschräge |
| Übersetzungsverhältnis | 5:1–20:1 (anpassbar) |
| Ausgabegeschwindigkeit | Ungefähr 90–250 U/min |
| Gehäusematerial | Hochfestes Gusseisen |
| Getriebematerial | Wärmebehandelter legierter Stahl |
| Schaftmaterial | Legierter Stahl |
| Lager | SKF, NSK, FAG oder gleichwertig |
| Schmierung | Ölbad |
| Drehung | Im Uhrzeigersinn oder gegen den Uhrzeigersinn |
| Installation | Horizontal oder vertikal |
| Betriebsumgebung | Industrielle Außenanwendungen |
Kundenspezifische Spezifikationen sind gemäß Kundenzeichnungen oder OEM-Anforderungen verfügbar.
Entwickelt, um ein zuverlässiges Drehmoment für Kühlturmventilatoren mit großem Durchmesser im Dauerbetrieb zu liefern.
CNC-gefräste Spiralkegelräder bieten:
Reibungsloser Betrieb
Geringe Vibration
Reduzierte mechanische Verluste
Verlängerte Lebensdauer
Das robuste Gusseisengehäuse bietet eine hervorragende Steifigkeit und schützt interne Komponenten vor Stößen und Umwelteinflüssen.
Schutzbeschichtungen und langlebige Materialien verbessern die Beständigkeit gegen Feuchtigkeit, Kühlwasser und Außenumgebungen.
Präzise Getriebegeometrie und ausgewogene rotierende Komponenten reduzieren die Betriebsgeräusche erheblich.
Hochwertige Lager, optimierte Schmierung und Präzisionsfertigung tragen zu jahrelanger zuverlässiger Leistung bei.
Zuverlässige Getriebeleistung beginnt mit hochwertigen Materialien.
Hochfestes Gusseisen
Präzise bearbeitete Montageflächen
Hervorragende Schwingungsdämpfung
Legierter Stahl
Wärmebehandelt
Präzisionsgeschliffene Zahnoberflächen
Hochfester legierter Stahl
Dynamisches Auswuchten
Präzisionsbearbeitung
Premium-Lager sorgen für:
Geringe Reibung
Hohe Tragfähigkeit
Lange Lebensdauer
Jedes Getriebe sollte umfassenden Inspektionen unterzogen werden, darunter:
Inspektion des Zahnradprofils
Prüfung der Wellenkonzentrizität
Maßprüfung des Gehäuses
Dynamische Gleichgewichtsprüfung
Geräuschtest
Belastungstest
Inspektion auf Öllecks
Abschließende Leistungsüberprüfung
Unsere industriellen Kühlturmgetriebe werden häufig eingesetzt in:
Kraftwerke zur Stromerzeugung
Petrochemische Anlagen
Stahlherstellung
Zementwerke
Bergbaubetriebe
Pharmazeutische Produktion
Lebensmittelverarbeitung
Rechenzentren
Kommerzielle HVAC-Systeme
Fernkühlsysteme
Der Austausch eines verschlissenen Getriebes vor einem katastrophalen Ausfall minimiert Ausfallzeiten und schützt Motor, Lüfter und Antriebswelle.
Übermäßige Vibration
Ungewöhnliches Getriebegeräusch
Ölleckage
Lagerschaden
Zahnverschleiß
Überhitzung
Reduzierte Lüftergeschwindigkeit
Erhöhter Energieverbrauch
Wenn diese Symptome auftreten, überprüfen Sie das Getriebe umgehend und ersetzen Sie beschädigte Komponenten bei Bedarf.
| Besonderheit | OEM-Getriebe | Hochwertiges Aftermarket-Getriebe |
| Kompatibilität | Exzellent | Ausgezeichnet (bei korrekter Konstruktion) |
| Kosten | Höher | Wettbewerbsfähiger |
| Anpassung | Beschränkt | Umfangreich |
| Vorlaufzeit | Kann variieren | Oftmals schneller |
| Technische Unterstützung | Markenspezifisch | Flexible technische Unterstützung |
| Verfügbarkeit von Ersatzteilen | Beschränkt | Weit verbreitet |
Ein ausgereiftes Aftermarket-Getriebe kann eine mit OEM-Einheiten vergleichbare Leistung erbringen, wenn es entsprechend den Originalspezifikationen konstruiert ist.
Unsere Getriebe können für Ersatzanwendungen entwickelt werden, die mit vielen industriellen Kühlturmsystemen kompatibel sind, darunter:
Marley
SPX-Kühltechnologien
BAC
EVAPCO
HAMON
Liang Chi
Kuken
Shinwa
Andere Marken von Industriekühltürmen
Die Kompatibilität sollte immer anhand von Modellnummern, Wellenabmessungen, Übersetzungsverhältnissen und Installationszeichnungen bestätigt werden.
Der richtige Einbau beeinflusst die Lebensdauer des Getriebes erheblich.
Durch die richtige Ausrichtung werden Vibrationen minimiert und die Lagerbelastung reduziert.
Befestigungsschrauben sollten gemäß den vom Hersteller empfohlenen Drehmomentwerten angezogen werden.
Überprüfen Sie die flexiblen Kupplungen vor dem Einbau auf Verschleiß.
Füllen Sie das Getriebe vor der Inbetriebnahme mit dem empfohlenen Schmiermittel und überprüfen Sie den korrekten Ölstand.
Betreiben Sie das Getriebe zunächst im Leerlauf und führen Sie dann schrittweise die Betriebslast ein, während Sie Vibrationen, Temperatur und Geräusche überwachen.
Regelmäßige Wartung verlängert die Lebensdauer des Getriebes und reduziert unerwartete Ausfälle.
| Wartungsartikel | Frequenz |
| Ölstand prüfen | Monatlich |
| Überprüfen Sie Öllecks | Monatlich |
| Überprüfen Sie die Vibration | Monatlich |
| Überwachen Sie die Temperatur | Monatlich |
| Kupplungen prüfen | Vierteljährlich |
| Überprüfen Sie den Lagerzustand | Alle 6 Monate |
| Schmieröl ersetzen | Alle 6–12 Monate oder wie empfohlen |
| Umfassende Inspektion | Jährlich |
| Problem | Mögliche Ursache | Empfohlene Lösung |
| Übermäßiger Lärm | Getriebeverschleiß | Überprüfen Sie die Zahnräder und ersetzen Sie verschlissene Komponenten |
| Hohe Temperatur | Unzureichende Schmierung | Stellen Sie den korrekten Ölstand wieder her und überprüfen Sie die Kühlbedingungen |
| Ölleck | Beschädigte Dichtungen | Ersetzen Sie die Öldichtungen und prüfen Sie die Wellenoberflächen |
| Übermäßige Vibration | Fehlausrichtung | Motor, Getriebe und Lüfterwelle neu ausrichten |
| Reduzierte Lüftergeschwindigkeit | Innenzahnradschaden | Untersuchen Sie das Innere des Getriebes und ersetzen Sie beschädigte Teile |
| Lagerschaden | Verschmutzung oder Überlastung | Ersetzen Sie die Lager und untersuchen Sie die Ursache |
Die Investition in ein Premium-Getriebe bietet messbare betriebliche Vorteile:
Verbesserte Kühleffizienz
Geringerer Energieverbrauch
Reduzierte Wartungskosten
Längere Lebensdauer der Ausrüstung
Stabiler Lüfterbetrieb
Geringere Vibration
Reduziertes Betriebsgeräusch
Höhere Systemzuverlässigkeit
Erhöhte Produktionsverfügbarkeit
Die Auswahl des richtigen Getriebes erfordert eine sorgfältige Bewertung von:
Kühlturmkapazität
Lüfterdurchmesser
Motorleistung
Erforderliche Ausgangsgeschwindigkeit
Übersetzungsverhältnis
Schaftabmessungen
Montagekonfiguration
Betriebsumgebungsbedingungen
Anforderungen an den Korrosionsschutz
Wartungszugänglichkeit
Die Zusammenarbeit mit einem erfahrenen Hersteller trägt dazu bei, die richtige Größe und Kompatibilität sicherzustellen.
Als professioneller Hersteller von Industriekühlturmgetrieben bieten wir Lösungen für anspruchsvolle Industrieanwendungen.
Zu unseren Vorteilen zählen:
Präzise CNC-Fertigung
Hochleistungs-Spiralkegelraddesign
Komponenten aus hochfestem legiertem Stahl
Strenge Qualitätskontrollverfahren
OEM- und kundenspezifische Fertigung
Wettbewerbsfähige Preise direkt ab Werk
Weltweite Exporterfahrung
Technische technische Unterstützung
Schnelle Produktion und Lieferung
Umfassender After-Sales-Service
Ganz gleich, ob Sie ein einzelnes Ersatzgetriebe oder Großaufträge für große Industrieprojekte benötigen, unser Engineering-Team kann Ihnen die optimale Lösung für Ihr Kühlturmsystem empfehlen.
Bei ordnungsgemäßer Installation, Schmierung und vorbeugender Wartung läuft ein hochwertiges Kühlturmgetriebe 8–15 Jahre oder länger. je nach Betriebsbedingungen in der Regel
Die Ölwechselintervalle hängen von den Betriebsbedingungen und der Art des Schmiermittels ab. Überprüfen Sie bei den meisten Industrieanwendungen das Öl regelmäßig und ersetzen Sie es etwa alle 6–12 Monate oder gemäß den Empfehlungen des Schmierstoffherstellers.
Zu den häufigsten Ursachen gehören unzureichende Schmierung, Wellenfehlausrichtung, überlasteter Betrieb, verunreinigtes Öl, verschlissene Lager, übermäßige Vibrationen und verspätete Wartung.
Getriebe können häufig als Ersatzlösungen für viele große Kühlturmmarken entwickelt werden. Die Kompatibilität sollte anhand des Getriebeübersetzungsverhältnisses, der Wellenabmessungen, der Montagekonfiguration, der Nennleistung und anderer technischer Spezifikationen überprüft werden.
Ja. Wir bieten OEM-Fertigung, kundenspezifische Übersetzungsverhältnisse, Gehäusekonfigurationen, Wellenabmessungen und andere technische Modifikationen basierend auf Kundenzeichnungen oder Projektanforderungen.
Um ein genaues Angebot zu erhalten, geben Sie bitte Folgendes an:
Marke und Modell des Kühlturms
Motorleistung
Lüfterdurchmesser
Erforderliches Übersetzungsverhältnis
Schaftabmessungen
Montagezeichnungen (falls vorhanden)
Benötigte Menge
Lieferziel
Ein 500-Tonnen-Kühlturmgetriebe ist weit mehr als eine einfache mechanische Komponente – es ist das Herzstück des Kühlturmventilator-Antriebssystems. Durch die Reduzierung der Motordrehzahl, die Erhöhung des Drehmoments und die Bereitstellung einer zuverlässigen Kraftübertragung ermöglicht es eine effiziente Wärmeableitung und einen zuverlässigen Langzeitbetrieb in anspruchsvollen Industrieumgebungen.
Die Wahl eines hochwertigen Kühlturm-Untersetzungsgetriebes von einem erfahrenen Hersteller trägt dazu bei, die Wartungskosten zu senken, die Energieeffizienz zu verbessern und die Geräteverfügbarkeit zu maximieren. Unabhängig davon, ob Sie eine Neuinstallation oder den Austausch eines Kühlturmgetriebes benötigen , sorgt die Wahl einer präzisionsgefertigten Lösung mit technischem Fachwissen dafür, dass Ihr Kühlsystem auch in den kommenden Jahren weiterhin sicher und effizient arbeitet.
