Průvodce výběrem média plnění chladicí věže | Film & Splash Fill

Výběr správného plnicího média chladicí věže je zásadní pro udržení chladicí kapacity, distribuce vody, energetické účinnosti a životnosti zařízení. Ať už navrhujete novou chladicí věž nebo vyměňujete starou náplň, nesprávné médium může vést ke špatnému přenosu tepla, nadměrnému zanášení, vysokému poklesu tlaku a zbytečným nákladům na údržbu.

Jak tedy vybrat správnou výplň chladicí věže?

Odpověď závisí na několika faktorech, včetně kvality vody, chladicího výkonu, konstrukce věže, provozní teploty, proudění vzduchu, kompatibility materiálu a požadavků na údržbu..

Tento průvodce výběrem plnicího média chladicí věže vysvětluje hlavní typy plnění a klíčové faktory, které by měli inženýři a kupující B2B před objednávkou vyhodnotit.

Co je náplň chladicí věže?

Plnicí médium chladicí věže je vnitřní součástí, která zvyšuje kontakt mezi horkou cirkulující vodou a chladicím vzduchem.

Voda se při průchodu náplní rozprostírá do tenkého filmu nebo se rozpadá na kapičky. Vzduch odebírá teplo citelným přenosem tepla a odpařováním. Zvětšení efektivní kontaktní plochy voda-vzduch zlepšuje schopnost věže ochlazovat cirkulující vodu.

Dvě hlavní kategorie jsou:

• Filmová výplň

• Stříkající výplň

Oba dokážou zajistit spolehlivé chlazení, ale jsou určeny pro různé provozní podmínky.

Hlavní typy náplní chladicí věže

1. Výplň filmu

Mezi typické aplikace patří:

• HVAC chladicí věže

• Komerční budovy

• datová centra

• Průmyslové chladicí systémy s upravenou vodou

• Aplikace procesního chlazení s relativně čistou vodou

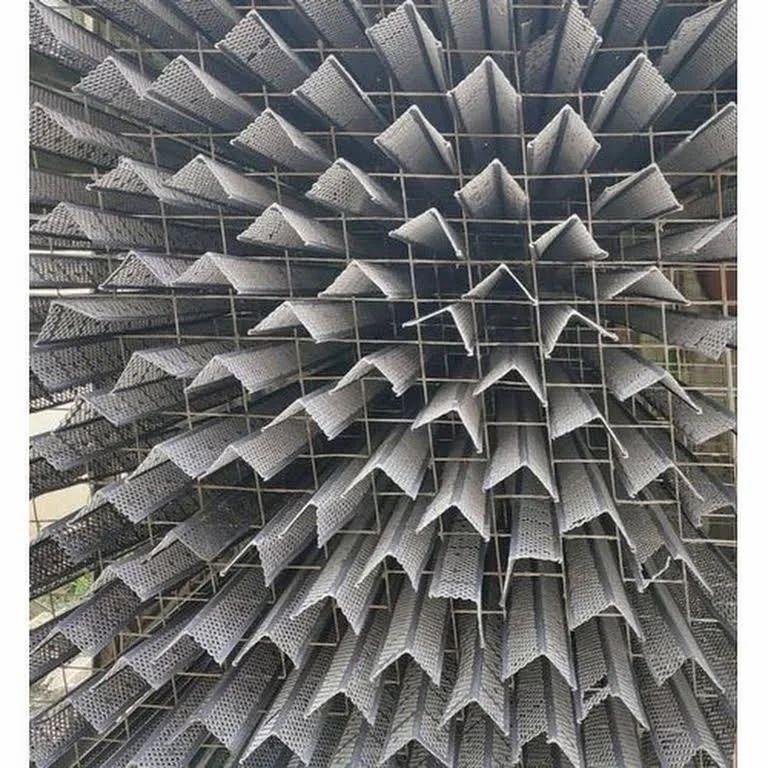

2. Splash Fill

Mezi běžné materiály patří:

• PP

• PVC

• Vysoce odolné plasty

Typické aplikace zahrnují průmyslové procesní chlazení a chladicí věže s náročnou kvalitou vody.

Film Fill vs Splash Fill

Následující srovnání usnadňuje proces výběru:

Faktor	Film Fill	Splash Fill
Účinnost přenosu tepla	Vysoký	Střední až vysoká
Hustota plochy povrchu	Vysoký	Spodní
Tolerance nerozpuštěných látek	Spodní	Vyšší
Odolnost proti znečištění	Mírný	Vysoký
Vodní průchody	Užší	Otevřenější
Čištění	Může být obtížnější	Obecně jednodušší
Objem náplně	Kompaktnější	Obvykle větší
Nejlepší kvalita vody	Čisté/ošetřené	Variabilní/náročné
Běžné materiály	PVC/PP	PP/PVC

Filmová výplň se obecně volí pro maximální tepelnou účinnost, zatímco výplň proti rozstřikování je často preferována, když je důležitější trvanlivost a odolnost proti znečištění.

Klíčové faktory při výběru plnicího média chladicí věže

1. Kvalita vody

Kvalita vody by měla být jedním z prvních hledisek.

Požádat:

• Kolik suspendovaných pevných látek je přítomno?

• Je škálování problém?

• Je biologický růst řízen?

• Je voda filtrovaná?

• Jaké chemikálie se používají k léčbě?

Pro čistou a dobře upravenou vodu může výplň fólie poskytnout vynikající výkon.

Pro vodu s významným podílem pevných látek nebo úlomků médium chladicí věže s rozstřikem , protože má otevřenější konfiguraci. může být bezpečnější volbou

2. Typ chladicí věže

Výběr náplně musí odpovídat konfiguraci chladicí věže.

Mezi běžné konstrukce věží patří:

• Chladicí věže s příčným průtokem

• Protiproudé chladicí věže

• Věže s indukovaným tahem

• Věže s nuceným tahem

• Věže s mechanickým tahem

Výplň navržená pro jednu konfiguraci věže nemusí být vhodná pro jinou.

Před výměnou vždy ověřte rozměry náplně, směr proudění vzduchu, distribuci vody a nosnou konstrukci.

3. Požadovaná chladicí kapacita

Výkon chlazení určuje, kolik účinného objemu náplně a plochy povrchu je zapotřebí.

Mezi důležité konstrukční parametry patří:

• Teplota horké vody

• Teplota studené vody

• Teplota mokrého teploměru

• Rychlost průtoku vody

• Rychlost proudění vzduchu

• Rozsah

• Přístup

Pro aplikace vyžadující vysokou chladicí kapacitu v rámci omezeného půdorysu vysoce účinná fólie . může být výhodná

4. Provozní teplota

Teplota ovlivňuje dlouhodobý výkon výplňového materiálu.

PVC a PP mají různé teplotní charakteristiky. Před nákupem zkontrolujte doporučený rozsah provozních teplot dodavatele.

Pro vysokoteplotní průmyslové aplikace je výběr materiálu obzvláště důležitý.

5. Chemická kompatibilita

Voda z chladicí věže může obsahovat chemikálie, jako jsou biocidy, inhibitory koroze a chemikálie pro kontrolu vodního kamene.

Některé průmyslové procesy mohou také vystavit výplň agresivním chemikáliím nebo kontaminantům.

Ujistěte se, že vybraný výplňový materiál chladicí věže je kompatibilní s provozním prostředím.

6. Znečištění a údržba

Vysoce účinná výplň nemusí být nutně nejlepší volbou, pokud se rychle zablokuje.

Filmová výplň má blízko umístěné kanály, které se mohou hromadit:

• Měřítko

• Špína

• Řasy

• Biologická ložiska

• Suspendované pevné látky

Splash fill obecně poskytuje větší průchody a může se snadněji čistit.

Proto je třeba zvážit podmínky údržby společně s tepelnou účinností.

Výplň chladicí věže z PVC vs PP

Výběr materiálu je další důležitou součástí nákupního procesu.

Výplň chladicí věže z PVC

PVC je široce používáno pro aplikace fólií, protože nabízí:

• Dobrá chemická odolnost

• Efektivita nákladů

• Vhodná mechanická pevnost

• Dobré tvarovací vlastnosti

Výplň z PVC fólie se běžně používá v HVAC a průmyslových chladicích věžích.

PP náplň chladicí věže

Polypropylen poskytuje dobrou odolnost proti nárazu a chemickou odolnost. Je široce používán v aplikacích s rozstřikovací výplní a může být také vyroben do specializovaných návrhů výplně s fólií.

PP může být obzvláště atraktivní, když je důležitá trvanlivost a odolnost vůči určitým provozním podmínkám.

Jak vybrat náhradní náplň chladicí věže

Při výměně stávající výplně neobjednávajte pouze na základě nominální tonáže věže.

Nejprve shromážděte skutečné specifikace.

Krok 1: Identifikujte existující výplň

Zjistěte, zda věž aktuálně používá:

• Výplň z PVC fólie

• Výplň z PP fólie

• Splash bary

• PP výplň

• Výplň mřížky

• Modulární výplň

Krok 2: Změřte náplň

Záznam:

• Délka

• Šířka

• Výška

• Tloušťka plechu

• Geometrie flétny nebo kanálu

• Rozměry rozstřikovací lišty

• Vzdálenost

• Rozměry nosné mřížky

Krok 3: Zaznamenejte provozní podmínky

Poskytněte dodavateli:

• Rychlost průtoku vody

• Vstupní teplota vody

• Teplota výstupní vody

• Návrhová teplota mokrého teploměru

• Informace o kvalitě vody

Krok 4: Zkontrolujte distribuční systém

Plnění nemůže kompenzovat špatnou distribuci vody.

Kontrolovat:

• Rozprašovací trysky

• Rozvodné potrubí

• Záhlaví

• Otvory

• Ucpané nebo poškozené součásti

Nová náplň by měla správně fungovat se stávajícím rozvodem vody.

Krok 5: Potvrďte strukturu podpory

Plnicí-podpěrný systém musí být schopen unést hmotnost plnicí a cirkulující vody.

Před instalací zkontrolujte nosné nosníky, mřížky, spony a upevňovací body.

Můžete změnit z filmové výplně na úvodní výplň?

Ano, ale mělo by to být považováno spíše za technickou úpravu než za jednoduchou náhradu.

Změna typu výplně může ovlivnit:

• Chladicí kapacita

• Pokles tlaku vzduchu

• Rozvody vody

• Výška náplně

• Proudění vzduchu věží

• Provozní podmínky ventilátoru

Přeměna filmové výplně na rozstřikovací výplň by proto měla být vyhodnocena pomocí skutečných provozních podmínek věže.

Totéž platí při převodu z úvodní výplně na filmovou výplň.

Známky, že potřebujete vyměnit náplň chladicí věže

Stará náplň by měla být pravidelně kontrolována. Výměna může být nutná, když zjistíte:

• Prasklé PVC desky

• Křehký nebo deformovaný plast

• Rozbité lišty

• Těžké měřítko

• Trvalé blokování

• Biologické znečištění

• Sbalené výplně

• Snížený chladicí výkon

• Nerovnoměrné rozvody vody

Pokud čištění již neobnovuje výkon, výměna náplně může být ekonomičtější než pokračování intenzivní údržby.

Výběr dodavatele plnění chladicí věže

Výběr správného dodavatele je stejně důležitý jako výběr správné výplně.

Pro nákup B2B porovnejte:

1. Kvalita materiálu

2. Výplň geometrie

3. Teplotní odolnost

4. Chemická kompatibilita

5. Rozměrová přesnost

6. Tepelný výkon

7. Možnost přizpůsobení

8. Balení a expedice

9. Dodací lhůta výroby

10. Kompatibilita výměny

Dodavatel nabízející více komponent chladicích věží může zjednodušit pořizování větších projektů rekonstrukcí.

Například CoolingTowerPart.com dodává výplň chladicí věže, výplň rozstřiku, výplň filmu, trysky, eliminátory úletů, žaluzie, lopatky ventilátorů a další náhradní díly pro průmyslové zákazníky.

Doporučený výběr podle aplikace

Aplikace	Doporučená náplň
Komerční HVAC	Filmová výplň
Chlazení datového centra	Filmová výplň
Čistá průmyslová voda	Filmová výplň
Vysoce suspendované pevné látky	Stříkající výplň
Špatná kvalita vody	Stříkající výplň
Chlazení průmyslových procesů	Film nebo stříkající voda, v závislosti na kvalitě vody
Stávající rozstřikovací věž	Odpovídající úvodní výplň
Prostorově omezená věž	Vysoce účinná filmová výplň

Tato tabulka je výchozím bodem. Skutečný výběr by měl vždy vycházet z konstrukce věže a provozních podmínek.

FAQ

Jaké je nejlepší plnicí médium chladicí věže?

Neexistuje jediná nejlepší možnost. Filmová náplň je obvykle preferována pro vysokou tepelnou účinnost a čistou vodu, zatímco rozstřikující náplň je často lepší pro vodu náchylnou k zanášení nebo s vysokým obsahem pevných látek.

Je PVC dobré pro plnění chladicí věže?

Ano. PVC je široce používán pro výplň fólie chladicí věže kvůli jeho nákladové efektivitě, chemické odolnosti a vhodným mechanickým vlastnostem.

Je PP pro výplň chladicí věže lepší než PVC?

Ne univerzálně. PP nabízí silnou rázovou a chemickou odolnost, zatímco PVC se široce používá pro ekonomické aplikace pro plnění fólií. Správná volba závisí na teplotě a provozních podmínkách.

Jak často by se měla vyměňovat náplň chladicí věže?

Neexistuje žádný pevný interval výměny. Kontrola by měla určit, zda usazování vodního kamene, znečištění, praskání, deformace nebo degradace materiálu snížily výkon.

Mohu jako náhradu použít jakoukoli náplň chladicí věže?

Ne. Geometrie výplně, rozměry, průtok vody, proudění vzduchu, typ věže a nosná konstrukce musí být kompatibilní se stávajícím systémem.

Závěr

Správný výběr plnicího média chladicí věže může zlepšit tepelný výkon, snížit problémy s údržbou a prodloužit životnost chladicí věže.

Pro čistou, dobře upravenou vodu a kompaktní vysoce výkonné systémy plnění filmu . je často preferovaným řešením Pro náročnou průmyslovou vodu s nerozpuštěnými částicemi a vyšším rizikem znečištění může výplň s rozstřikem nabídnout lepší trvanlivost a udržovatelnost.

Před zakoupením náhradní náplně vyhodnoťte konstrukci věže, kvalitu vody, provozní teplotu, chladicí výkon a stávající rozměry náplně.

Pro projekty průmyslových chladicích věží, Power Tower Cooling Technology (Shaoxing) Co., Ltd poskytuje výplň z PVC fólie, výplň z PP a širokou škálu náhradních dílů chladicích věží pro mezinárodní kupující B2B.
