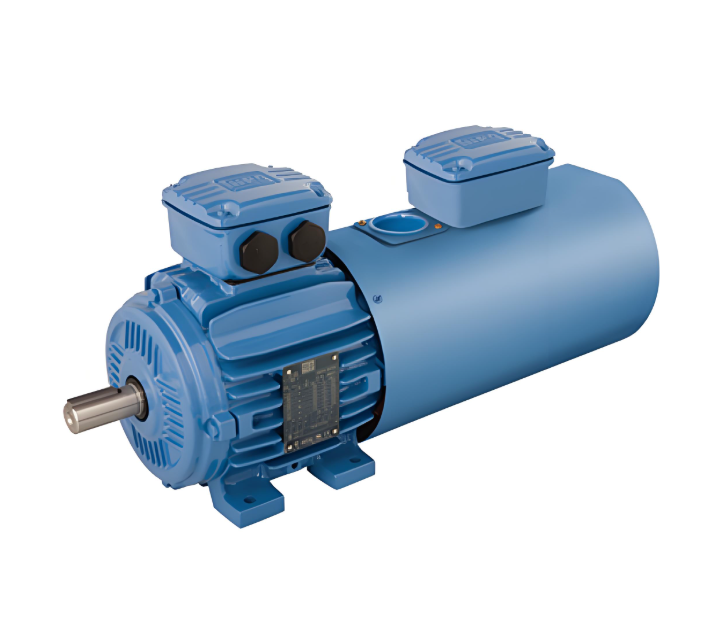

Motor chladicí věže Weg

Zde je podrobný přehled motoru chladicí věže WEG

 Motor chladicí věže Weg je speciálně navržen pro aplikace ventilátorů chladicí věže (jak systémy s indukovaným tahem, tak s nuceným tahem):

Motor chladicí věže WEG – Všeobecné specifikace

Funkce	Specifikace / Popis
Modelová řada	Chladicí věž W22 (CTW), chladicí věž W40
Výkonový rozsah	3 HP – 250 HP (nebo více na vyžádání)
Napětí	230/460 V nebo 380–480 V (3fázové), 50/60 Hz
Možnosti rychlosti	900/1200/1800 ot./min
Montáž	Vertikální, na přírubu (V1) nebo na patku (B3)
Typ krytu	TEAO (Totally Enclosed Air Over) – pro chlazení prouděním vzduchu ventilátorem
Ochrana proti vniknutí	IP55 / IP56 (odolné vůči povětrnostním vlivům pro venkovní použití)
Třída izolace	Třída F (nárůst teploty Třída B)
Servisní faktor	1,15 (standardní)
Povinnost	Kontinuální (S1)
Chlazení	Těžká, domazatelná ložiska
Materiál hřídele	Nerezová ocel nebo uhlíková ocel s povlakem
Ochrana proti korozi	Epoxidový nátěr pro vysokou vlhkost a chemickou odolnost
Okolní teplota	Do 60°C
Montážní poloha	Vertikální (ventilátor nad motorem)
Normy	NEMA MG1, IEC 60034, CSA, UL certifikováno
Kompatibilní s VFD	Ano, invertor je dimenzován pro řízení s proměnnou rychlostí

Speciální konstrukční vlastnosti motoru chladicí věže Weg

Epoxidový nátěrový systém pro vysokou odolnost proti korozi

Odtokové otvory a těsnění odolné proti vlhkosti

Nerezové kování pro dlouhou životnost

Ložiska s extra dlouhou životností určená pro vertikální zatížení hřídele

Možnost uzemnění hřídele pro aplikace VFD

Aplikace motoru chladicí věže Weg

Pohony ventilátorů chladicí věže

Odpařovací kondenzátory

Vzduchem chlazené výměníky tepla

Příklad modelu motoru chladicí věže Weg:

WEG W22 CTW 460V 3PH 50HP 900RPM TEAO V1

  Jmenovitý výkon: 50 HP

  Napětí: 460 V, 3 fáze

  Rychlost: 900 ot./min

  Montáž: Vertikální V1

  Pouzdro: TEAO

  Servisní faktor: 1,15

  Izolace: Třída F

  Nátěr odolný proti korozi
