Výkon chladicí věže do značné míry závisí na kvalitě a designu jejího plnicího média. Mezi nejpoužívanější možnosti patří PVC výplň pro aplikace chladicích věží nabízí efektivní rovnováhu mezi výkonem přenosu tepla, trvanlivostí, chemickou odolností a nákladovou efektivitou. Správně navržená výplň z PVC zvětšuje kontaktní plochu mezi vzduchem a cirkulující vodou a pomáhá chladicím věžím dosahovat lepšího tepelného výkonu, aniž by se zbytečně zvětšovala velikost zařízení nebo provozní náklady.
Moderní průmyslová zařízení stále více hledají výplňová média s vysokým přenosem tepla, která mohou podporovat stabilní provoz v náročných podmínkách. Výplň chladicí věže z PVC je zvláště vhodná pro systémy HVAC, elektrárny, výrobní zařízení, chladicí systémy procesů a mnoho dalších aplikací, kde je zásadní spolehlivý odvod tepla.
Tato příručka vysvětluje, jak PVC výplň funguje, proč poskytuje účinný přenos tepla, jak vybrat správný design a jak může správná údržba prodloužit její životnost.

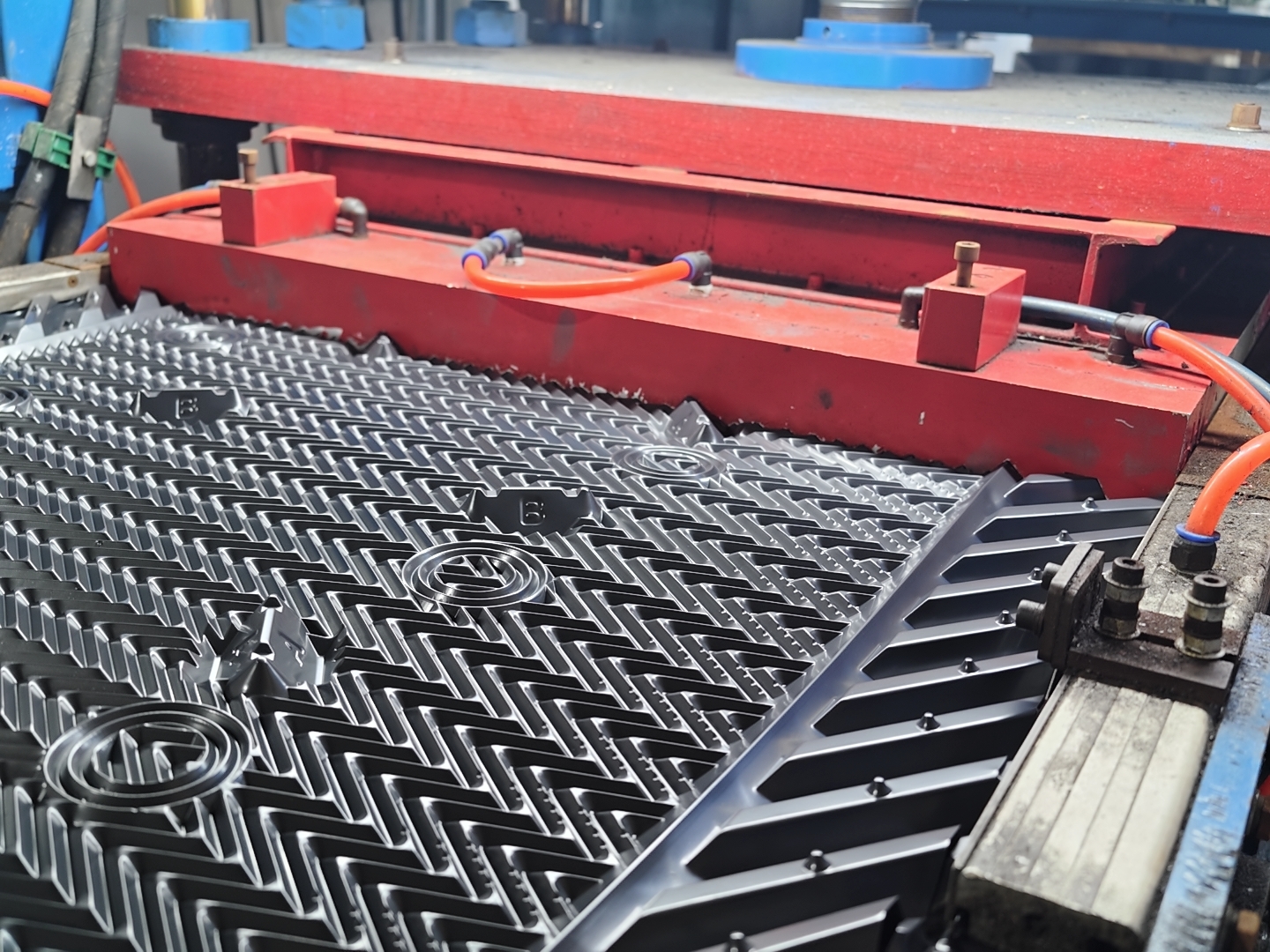

PVC plnivo, také nazývané výplň chladicí věže je vnitřní médium pro přenos tepla instalované uvnitř mokré chladicí věže. Jeho primární funkcí je zvětšit kontaktní plochu mezi horkou cirkulující vodou a pohybujícím se vzduchem.
Namísto toho, aby voda padala přímo skrz věž, výplň z PVC distribuuje vodu po velké ploše. Jak voda proudí přes náplň, vzduch prochází skrz nebo přes ni. Teplo se přenáší z vody do vzduchu, zatímco malá část vody se odpařuje a odebírá další teplo.
Proces přenosu tepla lze zjednodušit do tří fází:
Rozvo ~!phoenix_var94_1!~
Šíření vodou – PVC desky nebo strukturované povrchy rozdělují vodu do tenkých filmů nebo kapiček.
Kontakt vzduch-voda – Vzduch prochází výplní, zvyšuje odpařování a citelný přenos tepla.
Čím větší je efektivní kontaktní plocha mezi vzduchem a vodou, tím větší je potenciál pro přenos tepla.
Dobře navržený PVC výplň pro chladicí věž vytváří velký smáčený povrch při zachování dostatečného proudění vzduchu. To umožňuje chladicí věži přenášet více tepla v relativně kompaktním prostoru.
PVC se stalo oblíbeným materiálem pro výplně chladicích věží, protože kombinuje tepelné vlastnosti s praktickými výrobními a provozními výhodami.
Několik vlastností činí PVC vhodným pro prostředí chladicích věží:
Dobrá chemická odolnost
Lehká konstrukce
Vynikající vlastnosti distribuce vody
Vysoce účinná povrchová plocha
Relativně nízké náklady na materiál
Snadná výroba a výměna
Dobrá rozměrová stabilita za normálních provozních podmínek
Kompatibilita s mnoha průmyslovými systémy úpravy vody
Pro mnoho aplikací poskytuje PVC praktické řešení, když je cílem dosáhnout vysokého výkonu výplňového média pro přenos tepla při současném řízení nákladů na zařízení a údržbu.
Ano. PVC výplň je široce používána v průmyslových a komerčních mokrých chladicích věžích, zejména tam, kde teploty vody a provozní podmínky zůstávají v doporučeném rozsahu zvoleného designu výplně.
Mezi běžné aplikace patří:
HVAC chladicí věže
Chlazení průmyslových procesů
Výrobní závody
Zařízení na výrobu energie
Chemické zpracování
Potravinářské a nápojové závody
Systémy chlazení datových center
Komerční budovy
Klimatizační systémy
Primární výhodou strukturované PVC výplně je její schopnost vytvořit uvnitř chladicí věže velkou efektivní teplosměnnou plochu.
PVC výplň fóliového typu používá těsně umístěné listy se speciálně tvarovanými povrchy. Voda se šíří do tenkého filmu přes tyto povrchy, zatímco vzduch prochází kanály.
Tenký vodní film poskytuje příznivé prostředí pro přenos tepla a hmoty, protože zvyšuje rozhraní mezi vodou a vzduchem.
Proces může zlepšit:
Vypařování
Přenos tepla
Rozvody vody
Kontakt vzduch-voda
Tepelná účinnost chladicí věže
Skutečný výkon závisí na geometrii výplně, průtoku vzduchu, zatížení vodou, teplotě vstupní vody, okolních podmínkách a konstrukci chladicí věže.
Geometrie drážky nebo kanálu řídí, jak se voda šíří a jak se vzduch pohybuje výplní.
Různé vzory flétny mohou ovlivnit:
Plocha povrchu
Tloušťka vodního filmu
Odpor vzduchu
Turbulence
Zadržování vody
Tendence k zanášení
Celkový tepelný výkon
Výběr plnicího média s vysokým přenosem tepla by proto měl zahrnovat více než jen výběr největší plochy povrchu.
PVC výplň chladicí věže je k dispozici v různých provedeních, aby vyhovovala různým požadavkům na chlazení.
Filmová náplň je navržena tak, aby rozprostřela vodu do tenkých filmů po velkém povrchu.
Je zvláště vhodný pro relativně čistou cirkulační vodu a aplikace, kde je prioritou vysoká tepelná účinnost.
Filmová výplň může poskytnout:
Vysoká účinnost přenosu tepla
Kompaktní konstrukce věže
Velká účinná plocha
Efektivní rozvod vody
Snižte požadovaný objem náplně pro určité aplikace
Úzké kanály však mohou být citlivější na suspendované pevné látky a biologický růst.
Splash fill rozbíjí padající vodu na menší kapičky nebo opakovaně přesměrovává vodu přes řadu rozstřikovacích tyčí nebo mřížek.
Často se uvažuje, když cirkulující voda obsahuje vyšší hladiny suspendovaných pevných látek nebo když je odolnost proti znečištění důležitější než maximální kompaktnost.
Splash fill může být vhodná pro:
Nekvalitní voda
Chlazení odpadních vod
Prostředí s vysokým znečištěním
Aplikace s relativně vysokým obsahem nerozpuštěných látek
Systémy, kde je důležité snadnější čištění
Výběr správného PVC plniva pro aplikace chladicích věží vyžaduje vyhodnocení jak tepelných požadavků, tak provozních podmínek.
Kvalita vody je jedním z nejdůležitějších faktorů výběru.
Před výběrem výplně vyhodnoťte:
Suspendované pevné látky
Biologický růst
Tendence ke škálování
Kontaminace olejem
Korozní produkty
Tvrdost vody
Chemické ošetření
Provozní teplota
Pokud se v plnicích kanálech hromadí usazeniny, může dojít k omezení distribuce vody a vzduchu. To snižuje přenos tepla a zvyšuje tlakovou ztrátu.
Náplň, která funguje extrémně dobře s čistou vodou, nemusí být nejlepší volbou pro silně kontaminovaný průmyslový chladicí systém.
Teplotní odolnost by měla být vždy kontrolována podle specifikací výrobce.
Standardní výplň z PVC je vhodná pro mnoho aplikací konvenčních chladicích věží, ale vysokoteplotní procesní chlazení může vyžadovat speciálně vybrané materiály nebo alternativní provedení výplně.
Nadměrná teplota může ovlivnit:
Tuhost plechu
Rozměrová stabilita
Mechanická pevnost
Životnost
Výplň geometrie
Proto je třeba vzít v úvahu jak normální provozní teplotu, tak občasnou špičkovou teplotu.
Instalace vysoce kvalitní náplně je pouze jednou částí dosažení účinného chlazení.
Absolutně. Ani vysoce výkonná výplň chladicí věže nemůže kompenzovat špatnou distribuci vody.
Dobrý distribuční systém by měl zajišťovat relativně rovnoměrné zatížení vodou po celém povrchu náplně.
Nerovnoměrná distribuce vody může mít za následek:
Suché oblasti
Přetížené oblasti
Snížená efektivní plocha
Lokalizované škálování
Nerovnoměrné chlazení
Snížený tepelný výkon
Vodní distribuční trysky, sběrače, trubky a plnění by proto měly být považovány za jeden integrovaný systém.
Ano. Proudění vzduchu přímo ovlivňuje proces kontaktu vzduch-voda.
Nedostatečný průtok vzduchu může snížit chladicí kapacitu, zatímco nadměrné proudění vzduchu může zvýšit spotřebu energie ventilátoru a pokles tlaku.
Cílem je dosáhnout přiměřené rovnováhy mezi:
Tepelný výkon + průtok vzduchu + tlaková ztráta + spotřeba energie ventilátoru
PVC výplň může při správném výběru a údržbě poskytovat dlouhodobou službu, ale několik provozních problémů může snížit její výkon.
Vodní kámen se může hromadit na výplňových plochách z PVC a zmenšovat efektivní plochu dostupnou pro přenos tepla.
Silné usazování vodního kamene může také omezit proudění vzduchu a pohyb vody.
Účinná úprava vody by měla zahrnovat vhodnou kontrolu:
Tvrdost
Cykly koncentrace
pH
Vodivost
Minerály tvořící vodní kámen
Pravidelná kontrola může pomoci identifikovat raná ložiska dříve, než se stanou vážnými.
Ano. Řasy, bakterie a další biologické usazeniny se mohou hromadit na vlhkých površích.
Biologické znečištění může zmenšit otevřenou plochu a narušit distribuci vody.
Vhodný program úpravy vody v kombinaci s rutinním čištěním a kontrolou může pomoci minimalizovat biologickou akumulaci.
Požadavky na čištění závisí na typu náplně a stavu cirkulující vody.
Nečekejte, až dojde k silnému zablokování.
Plán preventivní údržby by měl být založen na:
Kvalita vody
Provozní doba
Sezónní podmínky
Diferenční tlak
Výkon chlazení
Vizuální kontrola
Historie znečištění
Vysokotlaké čištění může poškodit nebo zdeformovat některé návrhy výplní z PVC, pokud je provedeno nesprávně.
Čistící tlak, vzdálenost trysek, teplota vody a chemická kompatibilita by měly být řízeny podle doporučení výrobce náplně.
Univerzální číslo životnosti neexistuje, protože provozní podmínky se výrazně liší.
Životnost výplně z PVC pro aplikace chladicí věže závisí na:
Teplota vody
expozice UV záření
Chemie vody
Biologická kontrola
Frekvence čištění
Mechanické poškození
Nečistoty ve vzduchu
Kvalita výplně
Provozní podmínky
Mezi běžné varovné signály patří:
Popraskané nebo křehké plechy
Deformované výplňové bloky
Nadměrné škálování
Silné biologické znečištění
Sbalené kanály
Snížená kapacita chlazení
Zvýšený pokles tlaku
Nerovnoměrný průtok vody
Pokud je náplň strukturálně neporušená, ale kontaminovaná, čištění může obnovit výkon.
Pokud PVC zkřehne, zdeformuje se, praskne nebo trvale zablokuje, je výměna obvykle praktičtějším řešením.
Dodavatel může mít velký vliv na výkon chladicí věže, protože geometrie výplně a kvalita materiálu přímo ovlivňují tepelný výkon.
Spolehlivý dodavatel by měl být schopen poskytnout informace jako:
Výplňový materiál
Tloušťka plechu
Rozměry výplně
Geometrie flétny
Rozsah provozních teplot
Doporučení k aplikaci
Rozsah zatížení vodou
Informace o poklesu tlaku vzduchu
Návod k instalaci
Doporučení pro čištění
Různé chladicí věže mají různé rozměry a provozní podmínky.
Přizpůsobená PVC výplň může být navržena nebo dodána podle:
Stávající rozměry výplně
Šířka a délka věže
Systém rozvodu vody
Směr proudění vzduchu
Požadovaný tepelný výkon
Omezení instalace
To může být užitečné zejména při výměně zastaralé nebo nestandardní výplně chladicí věže.
PVC není jediným materiálem používaným pro výplň chladicí věže. V závislosti na aplikaci je možné zvážit také PP a další materiály.
PVC je běžně vybíráno pro aplikace konvenčních chladicích věží kvůli jeho kombinaci nákladů, zpracovatelnosti a výkonu.
PP může být atraktivní pro aplikace vyžadující vyšší teplotní odolnost nebo specifickou chemickou odolnost.
Správná volba závisí spíše na skutečném operačním prostředí než na pouhém názvu materiálu.
Zvážit:
Maximální teplota vody
Chemická expozice
Požární požadavky
Kvalita vody
Požadovaná životnost
Rozpočet
Tepelný výkon
Ne všechny výplně z PVC poskytují stejný výkon.
Ano. Tloušťka plechu ovlivňuje mechanickou pevnost, hmotnost, trvanlivost a výrobní vlastnosti.
Tlustší však automaticky neznamená lepší.
Profesionální hodnocení by mělo vzít v úvahu:
Složení materiálu
Kvalita tvarování
Konzistence flétny
Pevnost spoje
Rozměry bloku
Vlastnosti povrchu
Tepelný design
Kvalita instalace
Dobře navržená výplňová média s vysokým přenosem tepla by měla vyvážit tepelný výkon s mechanickou spolehlivostí.
Zlepšení výkonu plnění může přispět k celkové účinnosti chladicího systému.
Potenciálně. Konstrukce výplně, která dosahuje efektivního přenosu tepla při přijatelné tlakové ztrátě, může pomoci optimalizovat vztah mezi tepelným výkonem a výkonem ventilátoru.
Cílem by neměl být pouze co nejvyšší součinitel prostupu tepla.
Skutečným cílem je dosáhnout požadovaného chladicího výkonu účinnou kombinací:
Objem náplně
Proudění vzduchu
Průtok vody
Výkon ventilátoru
Výkon čerpadla
Teplota přiblížení
Požadavky na údržbu
Tento přístup na úrovni systému poskytuje realističtější metodu hodnocení plnění chladicí věže.
Moderní systémy chladicích věží se stále více zaměřují na účinnost, udržovatelnost a delší provozní životnost.
Mnoho moderních návrhů výplní má za cíl poskytovat efektivnější oblast přenosu tepla v omezeném prostoru věže.
To je cenné pro:
Vylepšení věže
Rozšíření kapacity
Retrofit projekty
Prostorově omezené instalace
Ano. Efektivní chladicí věže mohou pomoci snížit spotřebu energie a vody, když je celý systém správně navržen a řízen.
Výplň s delší životností může také snížit frekvenci výměny a spotřebu materiálu po dobu životnosti chladicí věže.
Při výměně stávající výplně nevybírejte produkt pouze na základě rozměrů.
Užitečný kontrolní seznam výměny obsahuje:
Stávající rozměry výplně
Typ výplně
Design flétny
Tloušťka plechu
Teplota vody
Kvalita vody
Směr proudění vzduchu
Zatížení vodou
Stávající nosná konstrukce
Model chladicí věže
Požadovaný chladicí výkon
Podmínky instalace
I malé rozdíly v rozměrech výplně nebo uspořádání bloků mohou ovlivnit instalaci a rozvod vody.
Před zakoupením náhradní náplně změřte stávající instalaci a potvrďte požadovanou konfiguraci u dodavatele.
PVC výplň pro aplikace chladicích věží zůstává praktickým a účinným řešením pro mnoho komerčních a průmyslových chladicích systémů. Díky své schopnosti vytvořit velkou kontaktní plochu vzduch-voda je vhodný pro aplikace, kde je důležitý účinný přenos tepla, kompaktní instalace a kontrola nákladů.
Nejlepší plnicí médium s vysokým přenosem tepla nemusí být nutně produkt s největší plochou. Místo toho by správná náplň měla odpovídat kvalitě vody v chladicí věži, teplotě, proudění vzduchu, zatížení vodou, požadavkům na údržbu a celkovému tepelnému návrhu.
Výběrem vhodného PVC materiálu, optimalizací distribuce vody a vzduchu, udržováním správné úpravy vody a výměnou poškozené náplně v případě potřeby mohou provozovatelé chladicích věží zachovat spolehlivý přenos tepla a rozšířit výkon systému.
Pro výrobce chladicích věží, dodavatele, distributory a náhradní projekty může být výběr správné výplně chladicí věže z PVC od zkušeného dodavatele důležitým krokem ke zlepšení účinnosti chlazení a dlouhodobé provozní spolehlivosti.
