Výběr správného Výplňový materiál chladicí věže zní jednoduše. Koneckonců, není Výplň v podstatě jen plastový materiál instalován uvnitř chladicí věže?
Ne tak docela.
Výplň je jednou z nejdůležitějších komponent pro přenos tepla v mokré chladicí věži. Řídí, jak se voda šíří, jak dlouho zůstává voda v kontaktu se vzduchem, kolik tepla může být odmítnuto a jak snadno může věž udržet svůj designový výkon.
Vyberte si dobře a vaše chladicí věž může efektivně fungovat po mnoho let.
Vyberte si špatně a můžete skončit s ucpáním, nadměrným poklesem tlaku, špatnou distribucí vody, vyšší spotřebou energie ventilátoru a neuspokojivým výkonem chlazení.
Jak si tedy vybrat to správné Výplň chladicí věže ?
Odpověď závisí na několika faktorech, včetně konfigurace věže, kvality vody, provozní teploty, průtoku vody, proudění vzduchu, tepelných požadavků, rizika znečištění, materiálu a Výplň rozměrů.
Tato příručka vás prakticky provede každým z nich. Vysvětluje také, jak může společnost Power Tower Cooling Technology (Shaoxing) Co., Ltd. pomoci zákazníkům vybrat Výplň chladicí věže pro nové instalace a projekty výměny.
Chladicí věž Výplňový materiál je vnitřní materiál pro přenos tepla instalovaný uvnitř mokré chladicí věže.
Jeho hlavním úkolem je zvětšit kontaktní plochu mezi cirkulující vodou a pohybujícím se vzduchem.
Představte si, že na podlahu vylijete vědro vody. Voda se šíří, ale interakce se vzduchem je poměrně omezená.
Nyní si představte, že stejnou vodu rozprostřete na stovky tenkých povrchů, zatímco jimi proudí vzduch.
Najednou se kontaktní plocha mnohem zvětší.
To je v podstatě to, co Výplň chladicí věže dělá.
Horká cirkulující voda je distribuována přes nebo skrz Výplň . Vzduch prochází Výplň , což umožňuje, aby došlo k rozumnému a odpařovacímu přenosu tepla. Ochlazená voda se pak shromažďuje v nádrži a vrací se do procesu.
Společnost SPX Cooling Technologies popisuje PVC Výplň jako jádro systému přenosu tepla chladicí věže, přičemž Fóliová výplň vytváří značné množství vody a vzduchu.
Proč trávit tolik času výběrem kusu plastu?
Protože Výplň může ovlivnit téměř každý důležitý aspekt výkonu chladicí věže.
Správně vybrané Výplň může pomoci poskytnout:
Lepší přenos tepla
Efektivnější kontakt voda-vzduch
Stabilní chladicí výkon
Přiměřený odpor proudění vzduchu
Lepší využití objemu věže
Nižší riziko znečištění
Delší životnost
Předvídatelnější údržba
Na druhou stranu nevhodné Výplň může překvapivě rychle způsobit problémy.
Například Výplň s kanálky, které jsou příliš malé pro aplikaci špinavé vody, se může ucpat. Jakmile se tyto průchody omezí, může utrpět distribuce vody a proudění vzduchu.
Podobně Výplň s vynikajícími tepelnými charakteristikami nemusí být vhodné, pokud provozní teplota překračuje jeho materiálová omezení.
Lekce je jednoduchá:
Papírově nejvýkonnější Výplň nemusí být nutně nejlepší Výplň pro vaši chladicí věž.
Chladicí věž Výplň funguje tak, že vytváří kontrolované prostředí, kde voda a vzduch mohou účinně interagovat.
V typické mokré chladicí věži horká voda vstupuje do věže a je distribuována přes Výplň . Vzduch se pohybuje skrz Výplň buď nahoru, dolů nebo vodorovně v závislosti na konstrukci věže.
Jak voda prochází Výplň , teplo se přenáší z vody do vzduchu.
Zároveň se odpaří část vody. Toto odpařování odebírá značné množství tepla z cirkulující vody.
Výplň proto působí jako trojrozměrný stupeň přenosu tepla.
Čím lépe jsou vyváženy distribuce vody, povrchová plocha, proudění vzduchu a doba kontaktu, tím efektivněji může věž odvádět teplo.
Jedním z prvních rozhodnutí, kterému budete čelit, je výběr mezi Fóliová výplň a Rozstřiková výplň.
Film Výplň rozprostře vodu do tenkých filmů po povrchu strukturovaných listů.
Protože voda tvoří relativně velký smáčený povrch, Fóliová výplň může poskytovat vysoký výkon přenosu tepla v kompaktním objemu.
Díky tomu je obzvláště atraktivní, když:
Kvalita vody je dobře kontrolována
Důležitý je vysoký tepelný výkon
Prostor je omezený
Věž je navržena speciálně pro Fóliová výplň
Průvodce výběrem SPX společnosti Výplň poznamenává, že Fóliová výplň poskytuje výrazně více expozice voda-vzduch na kubickou stopu než typ rozstřikování Výplň .
Splash Výplň funguje jinak.
Místo toho, aby vodu povzbuzovala k vytvoření tenkého filmu na plátech, Rozstřiková výplň opakovaně láme padající vodu na kapičky.
Výsledkem je jiný typ interakce vzduch-voda.
Splash Výplň může být atraktivní, když voda obsahuje více nerozpuštěných látek nebo když je odolnost proti ucpání důležitější než dosažení nejvyšší možné hustoty přenosu tepla.
Která je tedy lepší?
Ani jedno nevyhrává univerzálně.
Správná odpověď závisí na vaší vodě a vaší věži.
Pojďme k části, na které opravdu záleží.
Pokud žádáte o cenovou nabídku na Výplňový materiál chladicí věže , toto je osm faktorů, které byste měli probrat se svým dodavatelem.
Nejprve identifikujte konfiguraci věže.
je to:
Protiproud?
Crossflow?
Mechanický tah?
Přirozený průvan?
Továrně smontované?
Postaveno v poli?
Na odpovědi záleží, protože různé návrhy věží používají různá uspořádání Výplň .
V protiproudé věži se voda obecně pohybuje dolů, zatímco vzduch se pohybuje nahoru.
Strukturovaný Fóliová výplň se běžně používá, protože může vytvořit silnou interakci vzduch-voda v relativně kompaktním prostoru.
Ve věži s příčným prouděním se vzduch pohybuje horizontálně přes vodu proudící dolů skrz Výplň .
Uspořádání Výplň musí fungovat se systémem rozvodu vody a cesty proudění vzduchu ve věži.
To znamená, že byste nikdy neměli objednávat Výplň pouze na základě jeho délky a šířky.
Konfigurace věže je na prvním místě.
Pokud si z tohoto článku pamatujete pouze jednu věc, pamatujte si toto:
Kvalita vody může ovlivnit nebo narušit váš výběr Výplň .
Proč?
Protože voda chladicí věže může obsahovat:
Suspendované pevné látky
Minerály tvořící vodní kámen
Řasy
Biologický růst
Olej
Špína
Usazenina
Ošetřující chemikálie
Čistá, dobře upravená voda vám dává větší flexibilitu.
Špinavá nebo silně kontaminovaná voda vyžaduje větší pozornost na odolnost proti znečištění.
SPX konkrétně uvádí, že při výběru protiproudu Výplň je třeba vzít v úvahu tepelný výkon a kvalitu vody/odolnost proti ucpání.
Pro relativně čistou vodu může být vynikající volbou vysoce účinný Fóliová výplň .
Pro vodu s významným podílem nerozpuštěných látek nebo historií zanášení může dávat větší smysl otevřenější návrh Výplň .
To je jeden z důvodů, proč neexistuje univerzální 'nejlepší Výplň chladicí věže .'
Nejlepší Výplň je specifické pro aplikaci.
Dalším kritickým faktorem je teplota.
Různé plastové materiály mají různé teplotní schopnosti.
Standardní PVC je široce používán pro Výplň chladicí věže , protože poskytuje užitečnou kombinaci tepelného výkonu, ceny, trvanlivosti a chemické odolnosti.
Aplikace pro vyšší teploty však mohou vyžadovat speciální PVC , C PVC , PP nebo jiný materiál.
Například EVAPCO EVAPAK Výplň je vyroben z PVC a je navržen pro teploty vody až do specifikovaného rozsahu, přičemž pro specifické aplikace je k dispozici vyšší teplota Výplň .
Takže neříkejte jednoduše svému dodavateli:
'Potřebuji PVC Výplň .'
Řekni jim:
'Moje normální teplota vody je X°C a maximální teplota je Y°C.''
Tyto informace mohou zcela změnit doporučení.
Výplň musí také zvládnout požadované zatížení vodou.
Průtok vody se obvykle vyjadřuje v jednotkách, jako jsou:
m³/h
m³/s
GPM
L/min
Příliš málo Výplň pro aplikaci může způsobit špatnou distribuci a nedostatečnou kapacitu přenosu tepla.
Příliš mnoho Výplň může zvýšit náklady, aniž by přineslo úměrné výhody.
Cílem je přizpůsobit uspořádání Výplň skutečnému zatížení vodou a návrhu věže.
To je zvláště důležité při výměně Výplň ve starší věži.
Věž mohla být v průběhu let upravována a její současné provozní podmínky již nemusí odpovídat původnímu návrhu.
Zde je častá chyba: kupující se plně soustředí na přenos tepla a zapomínají na odpor proudění vzduchu.
Nedělej to.
Výplň vytváří odpor proudění vzduchu.
Pokud geometrie Výplň vytváří nadměrný pokles tlaku, ventilátor chladicí věže možná bude muset pracovat více, aby přesunul požadované množství vzduchu.
To může zvýšit spotřebu energie.
Takže při vyhodnocování Výplňový materiál chladicí věže zvažte obojí:
Tepelný výkon + tlaková ztráta
Výplň , který vypadá skvěle v tabulce tepelného výkonu, nemusí být tou správnou volbou, pokud vytváří nadměrný odpor pro váš stávající ventilátorový systém.
Jinými slovy, nenuťte svého fanouška bojovat do zbytečných těžkých bitev.
Tepelný výkon je samozřejmě důležitý.
Ale 'vysoká účinnost' by měla být vždy interpretována v kontextu aplikace.
Dodavatel může nabídnout Výplň s velmi vysokou povrchovou plochou, ale to automaticky neznamená, že ve vaší věži vytvoří nejlepší celkový výsledek.
Musíte zvážit:
Zatížení vodou
Proudění vzduchu
Výplň hloubka
Teplota vody
Teplota mokrého teploměru
Teplota přiblížení
Konfigurace věže
Rozvody vody
Tyto proměnné spolupracují.
Výplň je jedna část chladicího systému – nikoli celý systém.
Znečištění je jedním z největších nepřátel Výplň chladicí věže .
V průběhu času se mohou kontaminanty hromadit uvnitř průchodů Výplň .
Měřítko může zmenšit dostupný otvor.
Řasy mohou vytvářet biologické usazeniny.
Sediment může fyzicky blokovat kanály.
Jakmile se nahromadí dostatek materiálu, může být ovlivněno proudění vzduchu i pohyb vody.
To je důvod, proč některé aplikace těží z otevřenějšího nebo proti znečištění Výplň designu.
Například konstruované svislé drážky Výplně jsou speciálně nabízeny pro aplikace, kde špatná kvalita vody vytváří vysoké riziko ucpání.
Důležitým bodem je, že odolnost proti znečištění by měla být zvážena před instalací, nikoli poté, co se věž začne ucpávat.
V neposlední řadě nezapomeňte na fyzickou kondici.
Váš dodavatel potřebuje přesné informace o:
Výplň délka
Výplň šířka
Výplň výška
Tloušťka plechu
Rozměry bloku
Konfigurace flétny
Rozteč podpory
Orientace instalace
To je zvláště důležité u náhradních projektů.
Nemůžete předpokládat, že dva Výplně s podobnými rozměry budou fungovat stejně.
Na geometrii záleží.
A důležitá je i instalace.
Nesprávná orientace Výplň může ovlivnit proudění vody, proudění vzduchu a přenos tepla.
PVC a PP jsou dva materiály často zvažované pro Výplň chladicí věže .
PVC je populární, protože nabízí praktickou rovnováhu:
Náklady
Tepelný výkon
Chemická odolnost
Dostupnost
Flexibilita výroby
Běžně se používá v komerčních a průmyslových chladicích věžích.
PP může být atraktivní, když aplikace vyžaduje větší teplotní schopnost nebo specifické vlastnosti chemické odolnosti.
PP však není automaticky lepší než PVC .
Správná otázka je:
Jaký materiál odpovídá mým provozním podmínkám?
Před rozhodnutím zvažte teplotu, chemickou expozici, kvalitu vody a mechanické požadavky.
Pro specializované aplikace nabízí technologie chlazení Power Tower různé možnosti materiálu Výplň a vyhodnocuje provozní podmínky spíše než výběr materiálu pouze na základě ceny.
Fólie Výplň je obvykle silným kandidátem, pokud chcete vysoký tepelný výkon a kvalita vaší vody je vhodná pro design Výplň .
To může být zvláště užitečné, když je prostor věže omezený, protože může zajistit podstatný kontakt vzduch-voda v relativně kompaktním objemu.
Film Výplň může být vhodný pro:
HVAC chladicí věže
Procesní chlazení
Průmyslové chlazení
Komerční budovy
Výrobní zařízení
Aplikace s řádně upravenou cirkulující vodou
Ale opět záleží na kvalitě vody.
Pokud má vaše věž v minulosti vážné zanášení, měli byste se svým dodavatelem projednat provedení Výplň odolná vůči znečištění.
Splash Výplň si zaslouží seriózní zvážení, když je kvalita vody náročná.
Jeho větší a otevřenější geometrie může být užitečná tam, kde nerozpuštěné pevné látky nebo nečistoty vytvářejí vyšší riziko ucpání.
Splash Výplň lze považovat za:
Průmyslové chladicí systémy
Nekvalitní voda
Vysoce suspendované pevné látky
Některé procesní aplikace
Věže, kde je prioritou odolnost proti znečištění
To neznamená, že Rozstřiková výplň je pouze pro špinavou vodu.
Jednoduše to znamená, že jeho vlastnosti z něj mohou udělat praktickou volbu v aplikacích, kde si odolnost proti zanášení zaslouží zvláštní pozornost.
Předpokládejme, že voda ve vaší chladicí věži obsahuje mnoho nerozpuštěných látek.
Stále byste vybrali nejmenší a nejhustší film- Výplň dostupné pasáže?
Pravděpodobně ne.
V aplikaci se špinavou vodou musíte vzít v úvahu celé provozní prostředí.
Podívat se na:
Suspendované pevné látky
Biologická aktivita
Tendence ke škálování
Kontaminace olejem
Kvalita úpravy vody
Frekvence čištění
Stávající historie zanášení
Poté odpovídajícím způsobem vyberte geometrii Výplň .
Pro některé průmyslové aplikace může otevřený design s rozstřikem poskytnout lepší rovnováhu mezi chlazením a údržbou.
Pro ostatní může stále fungovat specializovaný nízko znečištěný Fóliová výplň .
Zde není žádná zkratka.
Rozbor vody je často cennější než hádání.

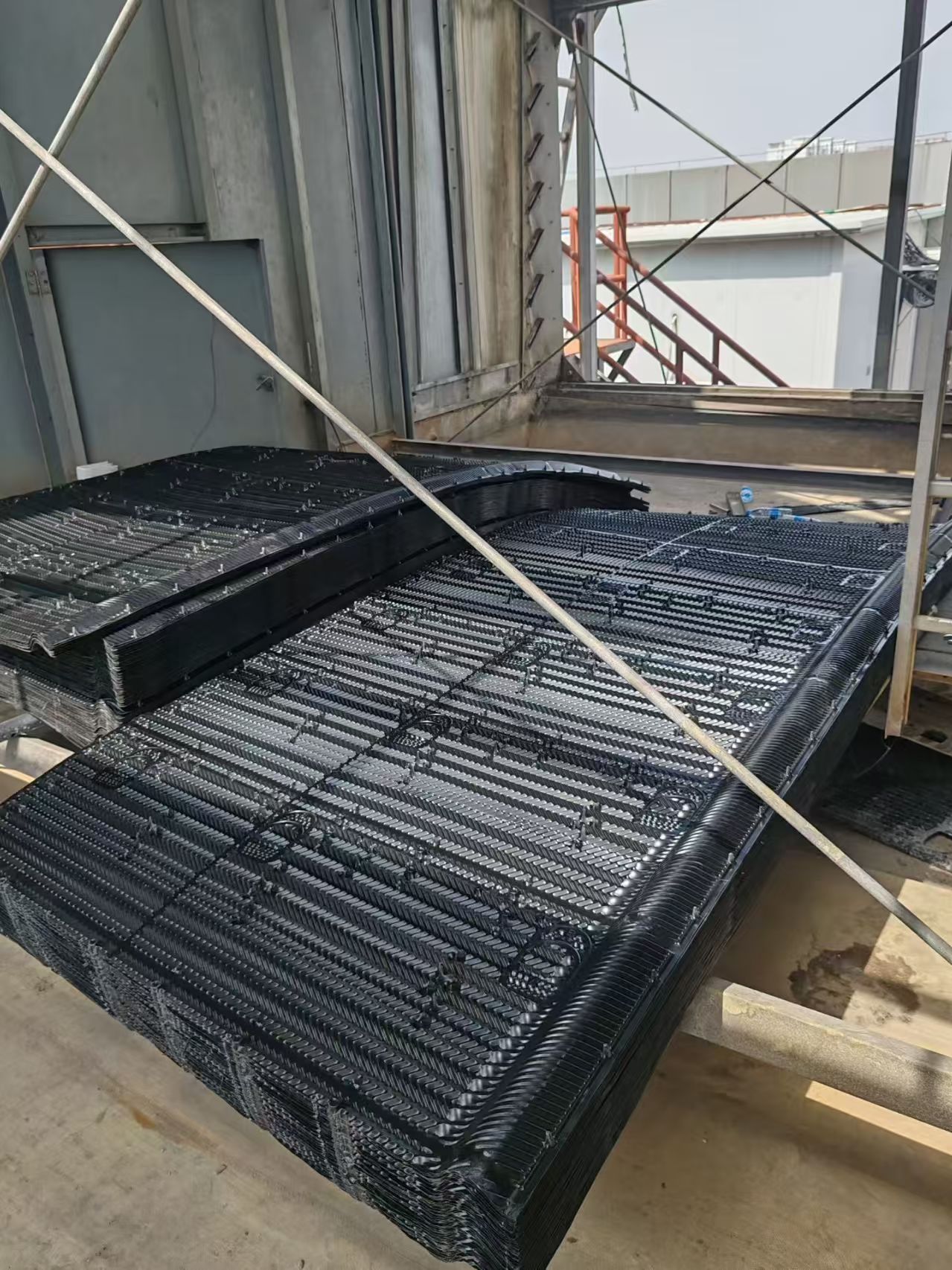

Náhradní projekty vyžadují trochu jiné myšlení.
Nenavrhujete věž od nuly.
Pracujete s existující strukturou.
Před objednáním náhradního Výplň zkontrolujte aktuální systém.
Kontrola:
Stávající Výplň dimenze
Nosná konstrukce
Rozprašovací trysky
Rozvodné potrubí
Eliminátory úletu
Přívody vzduchu
Opláštění věže
Vodní nádrž
Zaznamenávejte také provozní údaje.
Pokud je to možné, zdokumentujte:
Teplota horké vody
Teplota studené vody
Průtok vody
Teplota mokrého teploměru
Provoz ventilátoru
Pokles tlaku
Předchozí chladicí výkon
Nedávná příručka Power Tower podobně doporučuje při výběru náhrady vzít v úvahu rozměry věže, tepelné zatížení, kvalitu vody, provozní teplotu, riziko znečištění, proudění vzduchu, konfiguraci Výplň a kompatibilitu materiálu Výplň .
Představte si, že byste si koupili náhradní dlaždice bez měření místnosti.
Mohou být vysoce kvalitní.
Mohou dokonce vypadat skvěle.
Ale když se nehodí, k čemu jsou dobré?
Chladicí věž Výplň funguje stejným způsobem.
Správné usazení je součástí výkonu.
Podívejme se na některé chyby, které mohou z jednoduché výměny udělat drahý problém.
Nejlevnější Výplň nemusí mít tepelný výkon, trvanlivost nebo odolnost proti znečištění, jaké vaše věž potřebuje.
Vždy porovnejte celkové náklady životního cyklu.
To je jedna z největších chyb.
Pokud je voda špinavá, musí to odrážet výběr Výplň .
PVC a PP mají různé charakteristiky.
Vždy zajistěte normální i maximální provozní teplotu.
Vysoký tepelný výkon znamená malý, pokud je odpor proudění vzduchu nadměrný.
Nový Výplň nemůže kompenzovat špatně zablokovaný nebo poškozený distribuční systém.
není.
Různé vzory drážek, tloušťky plechu, hloubky a konfigurace mohou produkovat velmi odlišné výkonnostní charakteristiky.
Kdykoli je to možné, změřte samotný existující Výplň .
Power Tower Cooling Technology (Shaoxing) Co., Ltd. se specializuje na komponenty chladicích věží a náhradní řešení, včetně Výplňový materiál chladicí věže .
Power Tower Technologie chlazení (Shaoxing) Co., Ltd.
Přístup společnosti je zvláště užitečný pro náhradní projekty, protože cílem není pouze prodat generický blok Výplň .
Skutečným cílem je najít řešení Výplň , které odpovídá aplikaci.
Publikované pokyny Power Tower doporučují při výběru náhrady vzít v úvahu faktory, jako jsou rozměry věže, průtok vody, provozní teplota, kvalita vody, konfigurace Výplň a materiál Výplň .
Pro kupující to znamená, že si můžete připravit informace o svém projektu předtím, než požádáte o cenovou nabídku.
Užitečný dotaz by měl obsahovat:
Výrobce chladicí věže
Model věže
Křížový nebo protiproud
Stávající Výplň dimenze
Výplň výška
Průtok vody
Teplota horké vody
Teplota studené vody
Kvalita vody
Fotky stávajících Výplň
Požadované množství
Čím více informací poskytnete, tím snazší bude doporučit správné řešení.
Před zadáním objednávky si projděte tento kontrolní seznam.
| Parametr | Co zkontrolovat |
|---|---|
| Typ věže | Křížový nebo protiproud |
| typu Výplň | Film nebo šplouchnutí |
| Materiál | PVC , PP nebo jiné |
| Teplota vody | Normální a maximální |
| Kvalita vody | TSS, tvrdost, měřítko, biologický růst |
| Průtok vody | m³/h, GPM atd. |
| Proudění vzduchu | Kapacita ventilátoru a rychlost vzduchu |
| Pokles tlaku | Přijatelný odpor věže |
| rozměry Výplň | Délka, šířka, výška |
| Design flétny | Stávající nebo navrhovaná geometrie |
| Riziko znečištění | Nízká, střední nebo vysoká |
| Instalace | Podpora a orientace |
| Množství | Celkový počet bloků nebo objem |
| Aplikace | HVAC , průmyslový, procesní, energetický atd. |
Pokud tyto informace můžete poskytnout svému dodavateli Výplň chladicí věže , jste již před mnoha kupujícími.
Neexistuje jediný nejlepší Výplňový materiál chladicí věže pro každou aplikaci.
Fólie Výplň je často vybírána pro vysoký tepelný výkon se správně upravenou vodou, zatímco Rozstřiková výplň může být atraktivní pro aplikace s vyšším rizikem znečištění nebo suspendovaných pevných látek.
Nejlepší volba závisí na konstrukci věže, kvalitě vody, teplotě, průtoku vzduchu a požadovaném chladicím výkonu.
Ani jeden materiál není univerzálně lepší.
PVC je široce používán kvůli vyváženosti ceny, tepelného výkonu a chemické odolnosti.
PP může být preferován pro aplikace zahrnující vyšší teploty nebo specifické chemické podmínky.
O volbě by mělo rozhodovat operační prostředí.
Univerzální životnost neexistuje.
Životnost Výplň závisí na kvalitě vody, teplotě, chemické expozici, biologickém růstu, usazování vodního kamene, čištění, proudění vzduchu a mechanickém stavu.
Dobře udržovaná chladicí věž si může udržet svůj Výplň účinný po mnoho let, zatímco silné znečištění nebo provoz při vysokých teplotách může značně zkrátit jeho životnost.
Nejlepším přístupem je zkontrolovat skutečný stav a výkon namísto výměny Výplň jednoduše proto, že dosáhl určitého věku.
Ano.
Náhradu Výplň chladicí věže lze specifikovat podle rozměrů, materiálu, geometrie Výplň , provozní teploty, konfigurace věže a podmínek kvality vody.
Přizpůsobení je užitečné zejména pro starší věže, kde se původní Výplň přestalo vyrábět nebo kde standardní náhradní produkty neodpovídají stávající instalaci.
Výběr Výplňový materiál chladicí věže není jen otázkou výběru PVC nebo PP , filmu nebo spreje nebo produktu s nejnižší cenou.
Je to technické rozhodnutí.
Musíte se podívat na celý obrázek:
Věž + voda + vzduch + teplota + průtok + Výplň geometrie + údržba.
Nechte tyto části spolupracovat a vaše chladicí věž bude mít mnohem větší šanci poskytovat stabilní a efektivní výkon.
Pokud vybíráte náhradní Výplň , začněte tím, že si shromáždíte model věže, rozměry Výplň , průtok vody, teploty, kvalitu vody a fotografie.
Pak si promluvte s výrobcem, který aplikaci rozumí.
Pokud jde o přizpůsobená Výplňový materiál chladicí věže a náhradní řešení, Power Tower Cooling Technology (Shaoxing) Co., Ltd. je jedním z dodavatelů, který stojí za zařazení do vašeho užšího výběru. Jeho publikované technické pokyny kladou důraz na faktory specifické pro aplikaci spíše než na Výplň chladicí věže jako na univerzální produkt.
Pravý Výplň chladicí věže nakonec nemusí být nutně ten s nejpůsobivějším listem specifikací.
Je to ten, který spolehlivě funguje ve vaší věži, s vaší vodou, za vašich provozních podmínek.
