Výplň chladicí věže je jednou z nejdůležitějších součástí uvnitř průmyslové nebo komerční chladicí věže. Poskytuje povrchovou plochu potřebnou pro efektivní přenos tepla a hmoty mezi vodou a vzduchem. V průběhu času se však výplň chladicí věže může ucpat, poškodit, zkřehnout nebo zdeformovat. Když k tomu dojde, výměna náplně může obnovit chladicí výkon a zlepšit účinnost věže.
Výběr náplně pro výměnu chladicí věže však není jen otázkou objednávky stejného množství plastových fólií nebo výplňových bloků. Kupující musí zvážit typ výplně, materiál, rozměry, kvalitu vody, provozní teplotu, průtok vzduchu a kompatibilitu se stávající věží.
Tato příručka vysvětluje, co by kupující měli vědět před nákupem náhradní náplně chladicí věže.
Výplň chladicí věže, nazývaná též ucpávka chladicí věže nebo náplň média , zvětšuje kontaktní plochu mezi cirkulující vodou a vzduchem.
Jak horká voda protéká výplní, šíří se po povrchu výplně. Vzduch pohybující se věží odebírá teplo odpařováním a citelným přenosem tepla. Čím větší je účinná kontaktní plocha, tím větší příležitost má voda uvolňovat teplo.
Mezi běžné typy výplní chladicích věží patří:
Filmová výplň
Stříkající výplň
Výplň mřížky
PVC výplň
PP výplň
Naplňte balíčky
Závěsná nebo zavěšená výplň
Správná volba závisí na konstrukci chladicí věže a provozních podmínkách.
Výplň chladicí věže nemusí nutně vyžadovat výměnu jednoduše proto, že je v provozu určitý počet let. Důležitější je jeho skutečný stav a provozní prostředí.
Mezi běžné příznaky, že vyměnit náplň chladicí věže, patří: může být nutné
Minerální usazeniny se mohou hromadit na výplňových plochách a snižovat efektivní kontaktní plochu mezi vodou a vzduchem.
Řasy, bakterie, kal a další usazeniny mohou blokovat plnicí průchody a omezovat proudění vzduchu nebo distribuci vody.
Výplňové desky mohou prasknout, zbortit se, deformovat nebo zlomit v důsledku mechanického nárazu, vysokých teplot, vystavení chemikáliím nebo stárnutí.
Zablokovaná nebo poškozená výplň může zvýšit odpor proudění vzduchu a potenciálně ovlivnit výkon ventilátoru a kapacitu věže.
Pokud věž již nemůže dosáhnout požadované teploty studené vody nebo se přiblížit, náplň by měla být zkontrolována.
Dlouhodobé vystavení UV záření, chemikáliím, teplotě a stárnutí může snížit mechanickou pevnost plastové výplně.
Jedním z prvních rozhodnutí, které musí kupující učinit, je, zda použít filmovou výplň nebo výplň s rozstřikem.
| funkci | Výplň filmu | rozstřikovací výplň |
|---|---|---|
| Způsob přenosu tepla | Tenký vodní film | Opakovaný rozpad vody |
| Plocha povrchu | Vysoký | Střední až vysoká |
| Typický materiál | PVC, PP | PP, PVC a další plasty |
| Tolerance kvality vody | Obvykle nižší | Obvykle vyšší |
| Odolnost proti znečištění | Záleží na designu | Často lepší pro špinavou vodu |
| Typická aplikace | Čistší cirkulující voda | Průmyslové systémy nebo systémy náchylné k znečištění |
Filmová výplň vytváří tenkou vrstvu vody na těsně rozmístěných plochách. Poskytuje vysoce efektivní povrch a je široce používán v protiproudých a příčných chladicích věžích.
Výplň z PVC fólie je běžná v mnoha aplikacích kvůli vyváženosti nákladů, výkonu a chemické odolnosti.

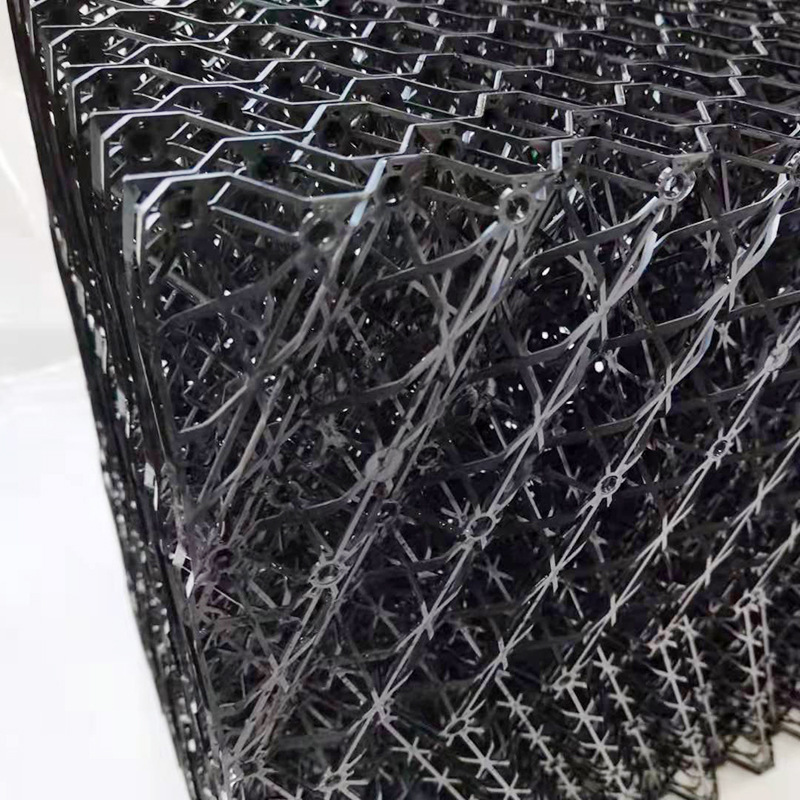

Splash fill rozbíjí padající vodu na kapičky, když prochází přes náplň nebo skrz náplň. Často se volí pro aplikace, kde by suspendované pevné látky, biologický růst nebo znečištění mohly ztěžovat údržbu úzkých průchodů pro plnění filmu.
Náhradní výplň by měla odpovídat designu věže spíše než být vybírána pouze podle ceny.
 |
 |
PVC výplň chladicí věže je široce používána ve standardních aplikacích vodního chlazení. Nabízí dobrou tvarovatelnost, vlastnosti přenosu tepla a odolnost proti korozi.
PP výplň chladicí věže je často zvažována, když je požadována vyšší teplotní odolnost nebo specifická chemická odolnost.
Skutečný výběr materiálu by měl být založen na:
Provozní teplota vody
Maximální teplotní výkyvy
Chemie vody
Program chemického ošetření
expozice UV záření
Mechanické zatížení
Očekávané servisní prostředí
Před objednáním náhradní náplně vždy zkontrolujte specifikace teploty a chemické odolnosti dodavatele.
Správné rozměry jsou rozhodující pro úspěšnou výměnu výplně chladicí věže.
Kupující by měli zaznamenat:
Délka výplňového bloku
Vyplňte šířku bloku
Výška náplně
Tloušťka plechu
Rozteč listů
Vzor zvlnění nebo flétny
Počet vrstev výplně
Celkový objem náplně
Rozměry nosné mřížky
Směr proudění vody
Směr proudění vzduchu
U náhradních projektů mohou fotografie a měření stávající instalace pomoci dodavateli určit vhodnou konfiguraci.
Malý rozměrový rozdíl může ovlivnit instalaci, distribuci vody, proudění vzduchu a výkon věže.
Náhradní náplň by měla být kompatibilní se stávající konstrukcí chladicí věže a distribučním systémem.
Před nákupem zkontrolujte:
Určete, zda je věž:
Crossflow
Protiproud
Vyvolaný průvan
Nucený průvan
Mechanický tah
Přirozený průvan
Zkontrolujte stávající rozprašovací trysky, distribuční nádrž, sběrače a plnění vodou.
Ujistěte se, že je nová výplň kompatibilní se stávajícími podpěrnými nosníky, mřížkami a záchytnými konstrukcemi.
Konfigurace plnění musí fungovat se stávající dráhou proudění vzduchu věže. Změna geometrie plnění může ovlivnit pokles tlaku a požadavky na ventilátor.
Kvalita vody je jedním z nejdůležitějších faktorů při výběru náplně.
Pro relativně čistou a dobře upravenou vodu může vysoce účinná fóliová výplň zajistit silný přenos tepla.
Pro vodu obsahující významné suspendované pevné látky nebo biologickou kontaminaci může být vhodnější otevřenější návrh náplně.
Průmysloví nákupčí by měli vyhodnotit:
Celkové nerozpuštěné látky
Tvrdost
Silica
Biologická aktivita
Kontaminace olejem
Chemická koncentrace
Teplota vody
Frekvence čištění
Volba vysoce výkonné náplně bez ohledu na kvalitu vody může vést k častému zablokování a problémům s údržbou.
Náhradní množství je normálně určeno požadovaným objemem náplně spíše než jednoduše nominální tonáží věže.
Základní výpočet je:
Objem výplně = délka × šířka × výška
U nepravidelných instalací by měla být změřena skutečná geometrie plnicí plochy.
Kupující by také měli zvážit, zda projekt zahrnuje:
Kompletní výměna náplně
Částečná výměna náplně
Dodatečný objem náplně
Dodatečná výplň
Jiná geometrie výplně
Dodavatel náplně chladicí věže může použít rozměry věže a provozní údaje, aby pomohl určit požadované množství.
Při žádosti o cenovou nabídku na výměnu chladicí věže uveďte co nejvíce technických informací.
Užitečný RFQ by měl obsahovat:
Výrobce chladicí věže
Model věže
Typ věže
Stávající rozměry výplně
Výplňový materiál
Typ výplně
Požadované množství
Teplota horké vody
Teplota studené vody
Rychlost průtoku vody
Informace o proudění vzduchu, jsou-li k dispozici
Kvalita vody
Provozní prostředí
Fotografie stávající výplně
Pokud původní náplň není k dispozici, poskytnou tyto údaje dodavateli lepší základ pro výběr náhrady.
Majitelé chladicích věží mají často dvě možnosti: nákup originální náplně od výrobce nebo získání kompatibilní náhradní náplně.
Kompatibilní náhradní náplň může být atraktivní, když kupující chtějí:
Konkurenční ceny
Kratší zdrojové kanály
Vlastní rozměry
Náhrada za ukončené konfigurace
Hromadná množství
Mezinárodní přeprava
Kompatibilitu je však třeba ověřit pomocí technických specifikací, nikoli spoléhat se pouze na značku nebo název modelu.
U projektu modernizace porovnejte rozměry náhradní výplně, materiál, geometrii, tlakovou ztrátu, zatížení vodou a tepelný výkon se stávající instalací.
Cena výplně chladicí věže závisí na několika faktorech.
PVC a PP mají různé materiálové náklady a provozní vlastnosti.
Filmová výplň, rozstřikovací výplň a specializovaná vysokoteplotní výplň mají různé výrobní požadavky.
Velké výplňové bloky vyžadují více materiálu a mohou mít vyšší náklady na dopravu.
Složité vzory drážek a specializované návrhy mohou ovlivnit výrobní náklady.
Hromadné objednávky mohou snížit jednotkovou cenu.
Protože náplň chladicí věže je objemná, může přeprava představovat významnou část celkových nákladů projektu.
U mezinárodních projektů by kupující měli porovnávat celkové dodané náklady , nejen tovární cenu.
Před instalací odstraňte poškozenou nebo silně znečištěnou výplň a zkontrolujte nosnou konstrukci.
Typický proces výměny zahrnuje:
Vypněte a izolujte chladicí věž.
Podle potřeby vypusťte nebo zajistěte vodní systém.
Odstraňte poškozenou náplň.
Vyčistěte nosnou konstrukci výplně.
Zkontrolujte nosníky, mřížky a upevňovací součásti.
Zkontrolujte systém rozvodu vody.
Nainstalujte nové výplňové bloky nebo listy.
Ověřte zarovnání a rozestup.
Zkontrolujte rozvod vody.
Restartujte věž a sledujte provozní výkon.
Instalace by se měla řídit doporučeními výrobce výplně a technickými požadavky věže.
Dobrá náhradní náplň by měla být podpořena vhodným programem údržby.
Mezi důležité postupy patří:
Udržujte správnou úpravu vody.
Kontrolní tvorba šupin.
Sledujte biologický růst.
Odstraňte trosky z věže.
Pravidelně kontrolujte náplň.
Znečištěná místa očistěte vhodnými metodami.
Sledujte teplotu vody.
Zkontrolujte rozprašovací trysky, zda nejsou ucpané.
Zkontrolujte podpěry výplně.
Při údržbě se vyvarujte mechanickému poškození.
Dobrá úprava vody a pravidelná kontrola mohou výrazně snížit problémy spojené se zanášením a ucpáváním.
Před zadáním objednávky potvrďte následující:
✓ Vybrána fólie nebo stříkaná výplň
✓ PVC nebo PP materiál potvrzen
✓ Rozměry výplně ověřeny
✓ Geometrie drážky nebo rozstřiku potvrzena
✓ Identifikován typ věže
✓ Zkontrolována kvalita vody
✓ Zkontrolována provozní teplota
✓ Změřeny rozměry podpěry náplně
✓ Vypočteno požadované množství
✓ Zkontrolována kompatibilita dodavatele ✓ Přezkoumána kompatibilita dodavatele
✓ Přepravní rozměry a náklady
na dopravu
Tento kontrolní seznam může pomoci snížit počet chyb při objednávání a neočekávaných úprav.
Zkušený dodavatel výplně chladicí věže může poskytnout více než jen plastová výplňová média. U náhradních projektů může technická podpora zahrnovat potvrzení rozměrů, výběr materiálu, konfiguraci výplně, výpočet množství a doporučení výměny.
CoolingTowerPart.com dodává součásti chladicích věží a náhradní díly pro průmyslové a komerční aplikace, včetně výplně chladicí věže z PVC, výplně PP, výplně fólie, výplně a dalšího příslušenství chladicích věží.
Pro kupující nahrazující stárnoucí nebo poškozenou výplň může poskytnutí modelu věže, rozměrů výplně, provozních podmínek a fotografií zrychlit a zpřesnit proces nabídky.
Neexistuje jediná výplň, která by vyhovovala každé věži. Filmová výplň se běžně používá tam, kde je k dispozici velká plocha povrchu a relativně čistá voda, zatímco rozstřikovací výplň může být vhodná pro aplikace s větším znečištěním.
Intervaly výměny se liší podle kvality vody, provozní teploty, chemické expozice, údržby a fyzického stavu. Výsledky kontrol jsou užitečnější než pevný plán výměny.
Potenciálně, ale aplikace musí být nejprve zkontrolována. Měly by být přezkoumány limity teploty materiálu, chemická kompatibilita, geometrie výplně a požadavky na výkonnost věže.
Ano, částečná výměna může být možná, když je poškození lokalizováno. Stávající a nová výplň by však měla být kompatibilní a celková instalace by měla zachovat správnou distribuci vody a proudění vzduchu.
Pošlete výrobce a model věže, stávající rozměry výplně, materiál a typ, pokud je znám, množství, provozní teploty, informace o průtoku vody, kvalitě vody a jasné fotografie stávající výplně.
Výběr náplně pro výměnu chladicí věže vyžaduje více než shodu názvu produktu. Kupující by měli před nákupem posoudit typ náplně, materiál, rozměry, kvalitu vody, provozní teplotu, průtok vzduchu a kompatibilitu věže.
Pro aplikace s čistší vodou může výplň fólie poskytnout povrch s vysokým přenosem tepla. Pro aplikace, kde jsou znečištění a suspendované částice významnými obavami, rozstřikovaná náplň . může nabídnout vhodnější konfiguraci
Správná náhradní náplň může pomoci obnovit chladicí výkon, udržet správné proudění vzduchu a distribuci vody a snížit dlouhodobé problémy s údržbou. Před objednáním pečlivě změřte stávající náplň a poskytněte kompletní provozní informace svému dodavateli.
