Power Tower
10-15 dní

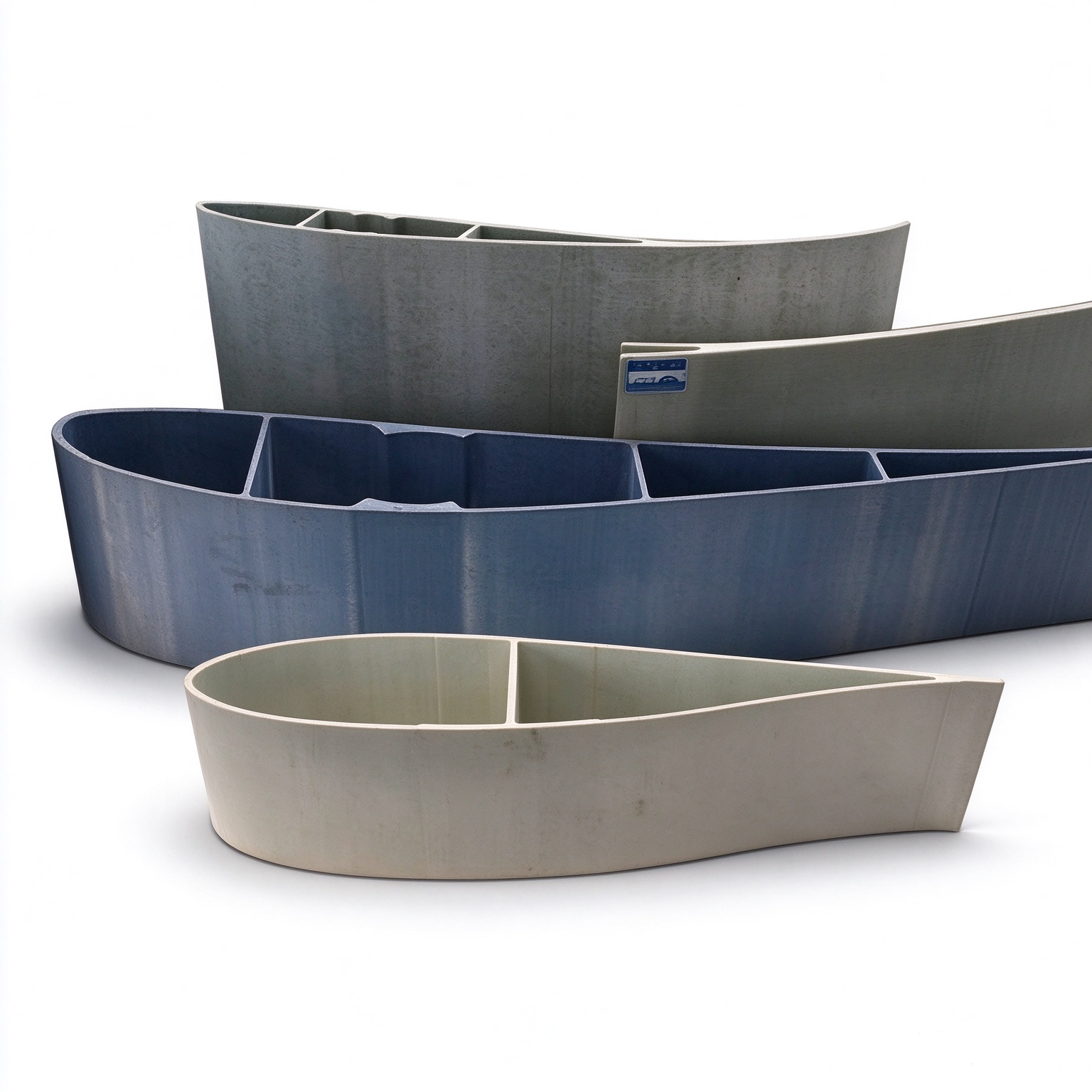

{ FRP Lopatka ventilátoru Industrial Cooling Extrusion Profile je vysoce pevný plastový profil vyztužený skelnými vlákny vyvinutý pro aplikace lopatek ventilátorů průmyslových chladicích věží. Profil, navržený jako konstrukční a aerodynamická část lopatky ventilátoru chladicí věže, poskytuje požadovanou pevnost, tuhost, rozměrovou stabilitu a lehkou konstrukci pro nepřetržitý rotační provoz. Je vhodný pro výrobu nových lopatek ventilátorů chladicí věže, projekty výměny, retrofitové aplikace a přizpůsobená průmyslová ventilační zařízení.
Tento vytlačovaný profil, vyrobený z FRP ( Plast vyztužený skelnými vlákny ) , kombinuje silnou výztužnou strukturu ze skelných vláken s pryskyřicí odolnou proti korozi. Ve srovnání s konvenčními ocelovými nebo hliníkovými součástmi lopatek může FRP poskytnout příznivý poměr pevnosti k hmotnosti a zároveň nabízí vynikající odolnost proti vlhkosti, korozi a mnoha chemikáliím, které se běžně vyskytují v průmyslových chladicích věžích.
Pro provozovatele chladicích věží, dodavatele údržby, strojírenské společnosti a výrobce průmyslových zařízení poskytuje profil praktické řešení pro výrobu nebo výměnu konstrukčních částí lopatek ventilátoru. Vlastní rozměry lze vyrobit podle požadované geometrie čepele, montážního uspořádání, délky, tloušťky a podmínek použití.

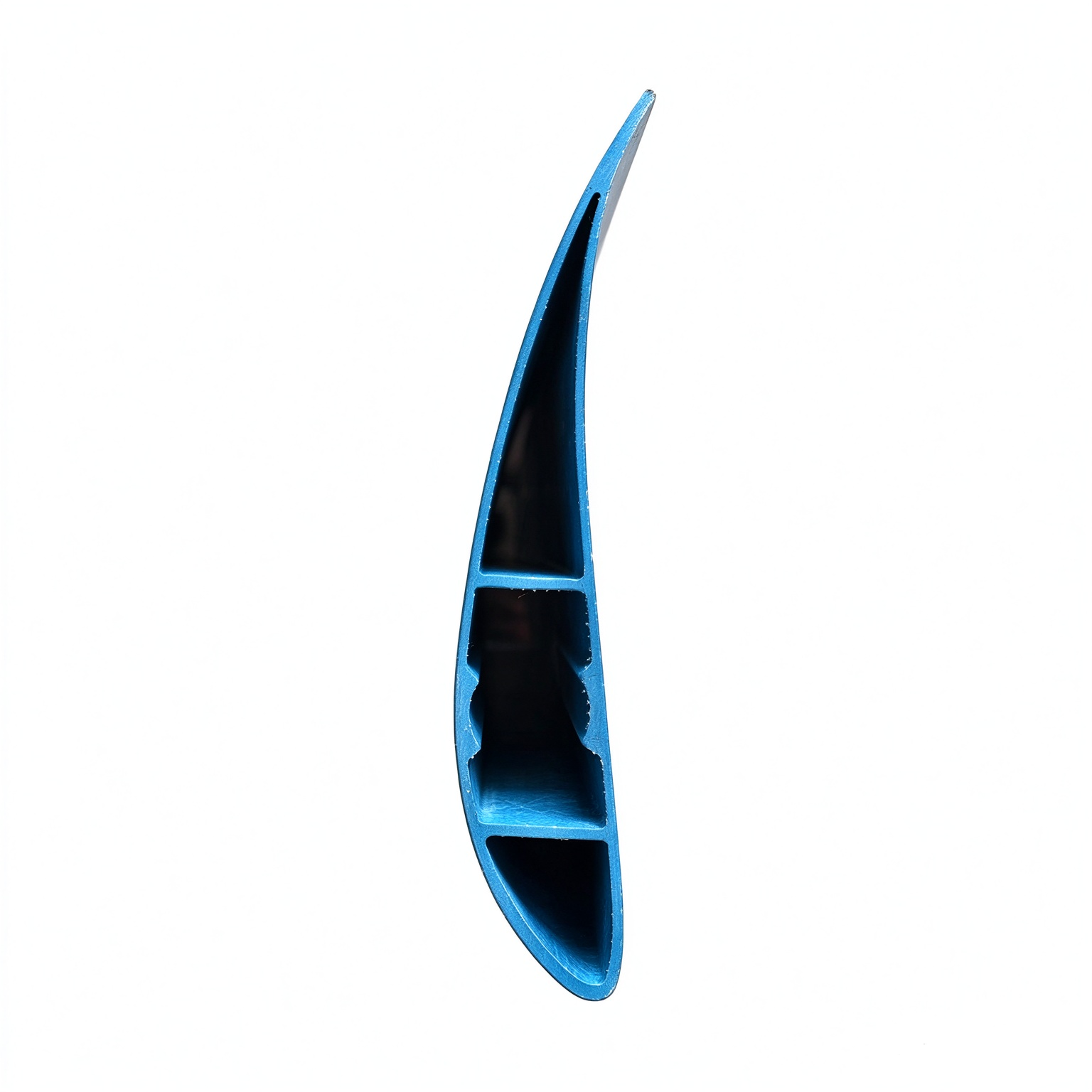

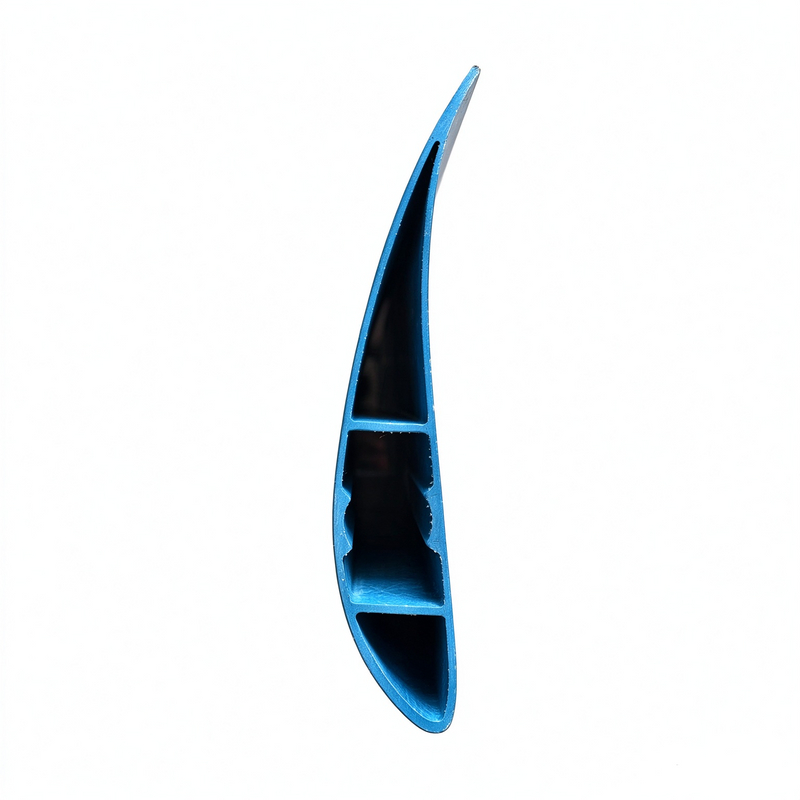

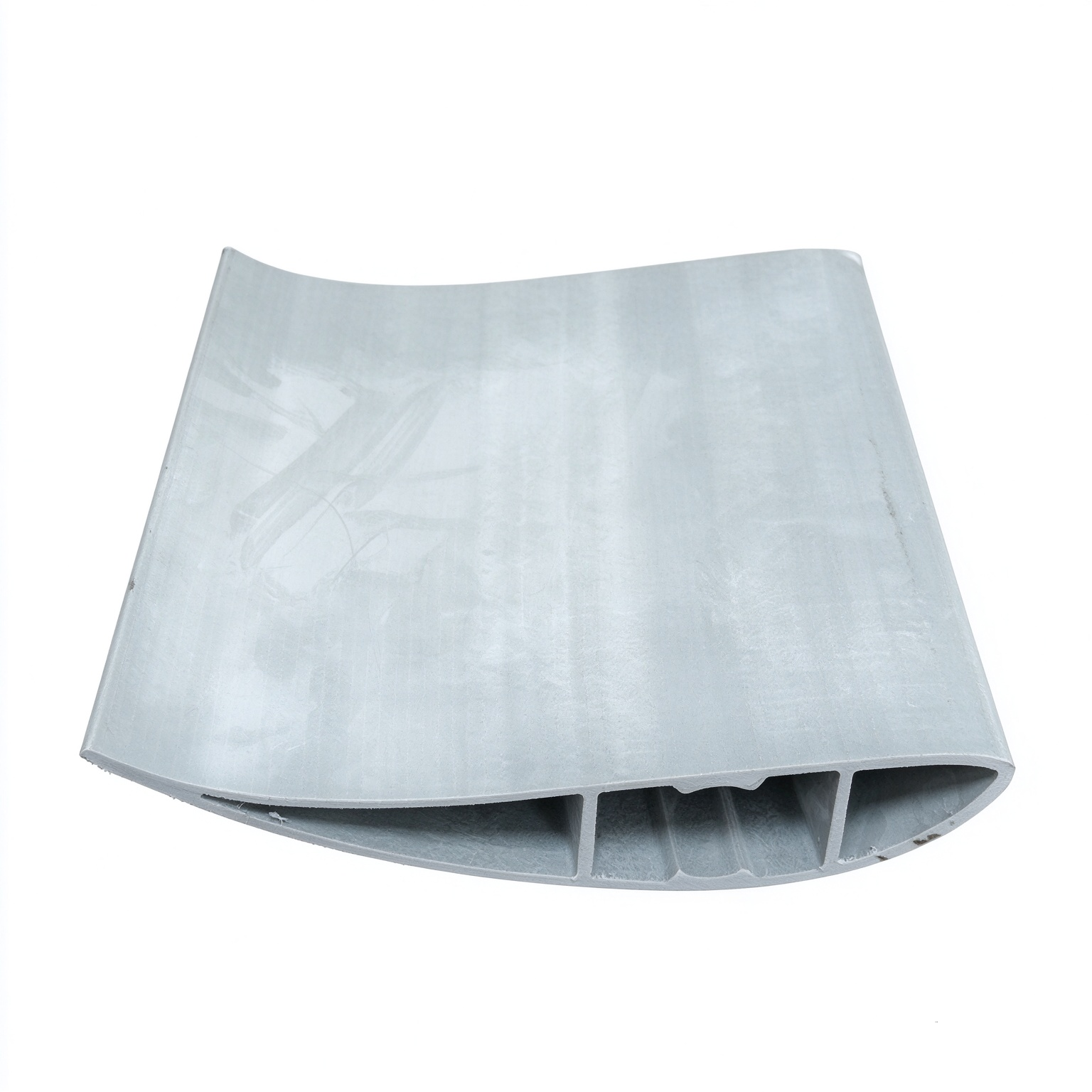

Vytlačovaný profil lopatky ventilátoru { FRP je souvislý kompozitní profil vyrobený do specifikovaného tvaru průřezu. Při použití v průmyslovém chladicím ventilátoru tvoří profil důležitou konstrukční část hotové lopatky ventilátoru.
Jeho funkce je specifičtější než funkce obecného FRP strukturálního vytlačování. Profil je navržen tak, aby pomáhal udržovat požadovanou geometrii lopatky a zároveň podporoval mechanické zatížení generované během provozu ventilátoru. V závislosti na konstrukci ventilátoru může sloužit jako primární sekce lopatek nebo jako konstrukční prvek integrovaný s jinými materiály lopatek a montážními součástmi.
Během provozu se lopatky ventilátoru chladicí věže otáčejí relativně vysokou rychlostí. Lopatky jsou vystaveny odstředivým silám, aerodynamickému zatížení, vibracím, vlhkosti a měnícím se provozním podmínkám. Proto si profil lopatky musí po celou dobu životnosti zachovat přiměřenou tuhost a rozměrovou stabilitu.
|
|
Primární funkcí profilu lopatek ventilátoru FRP je poskytnout konstrukční a aerodynamickou část potřebnou pro efektivní provoz ventilátoru.
Dokončená lopatka ventilátoru chladicí věže si musí při otáčení udržovat kontrolovaný tvar. Geometrie lopatek určuje, jak efektivně ventilátor pohybuje vzduchem přes věž. Profil vytlačování FRP pomáhá vytvořit a udržovat tuto geometrii při přenášení zatížení generovaných během provozu.
Profil může plnit několik důležitých funkcí:
Strukturální podpora: Poskytuje tuhost a mechanickou pevnost čepeli.
Aerodynamické tvarování: Formuje nebo podporuje průřez lopatky potřebný k vytvoření proudění vzduchu.
Přenos zatížení: Pomáhá přenášet aerodynamické a odstředivé zatížení směrem k upevnění listu nebo ke spojení náboje.
Rozměrová stabilita: Pomáhá čepeli udržet si svůj navržený tvar během nepřetržitého provozu.
Snížení hmotnosti: Poskytuje lehkou alternativu k mnoha tradičním kovovým konstrukčním dílům.
Odolnost proti korozi: Pomáhá sestavě ventilátoru odolávat vlhkému a chemicky aktivnímu prostředí chladicí věže.
Přesná konfigurace závisí na konstrukci ventilátoru a měla by být navržena podle požadované provozní rychlosti, průměru, délky lopatek, stoupání, zatížení a montážního systému.

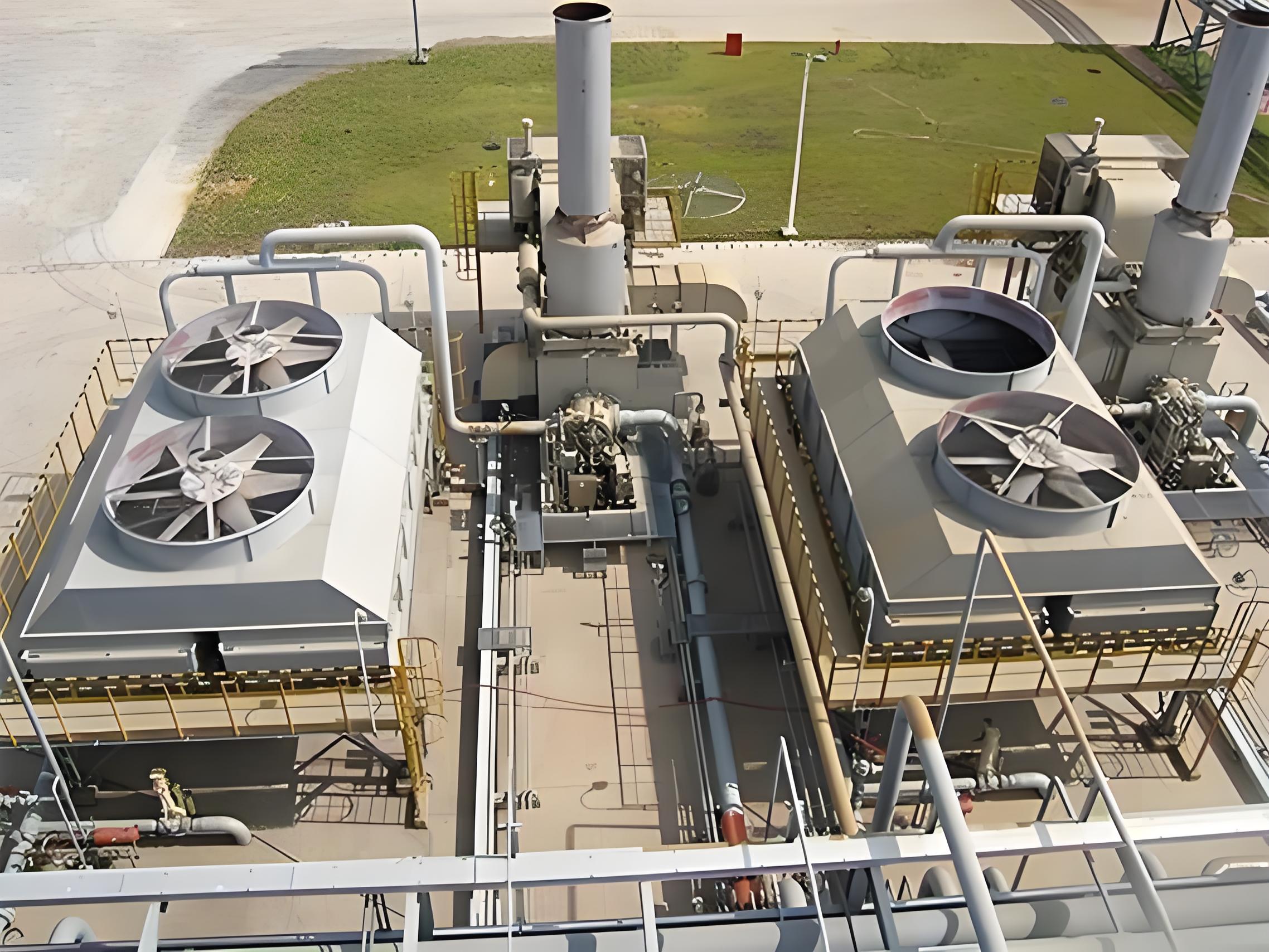

Chladicí věže pracují v prostředích, kde jsou součásti nepřetržitě vystaveny vodě, vlhkému vzduchu, chemikáliím a venkovním podmínkám. Kovové součásti mohou vyžadovat ochranné nátěry nebo pravidelnou údržbu pro kontrolu koroze.
FRP je pro tyto podmínky velmi vhodný, protože kompozitní materiály vyztužené skelnými vlákny nabízejí silnou odolnost proti vlhkosti a korozi. Díky tomu je profil lopatek ventilátoru chladicí věže FRP zvláště užitečný v prostředích, kde se očekává dlouhodobé vystavení vodě a chemikáliím.
Kompozitní konstrukce také poskytuje užitečnou rovnováhu mezi pevností a hmotností. Lehčí komponenta lopatek může snížit rotující hmotnost sestavy ventilátoru a může zjednodušit manipulaci během instalace a údržby.
Výběr materiálu by měl stále vycházet ze skutečného prostředí chladicí věže. Při specifikaci profilu FRP je třeba vzít v úvahu typ pryskyřice, obsah skelných vláken, provozní teplotu, chemickou expozici, expozici UV záření a mechanické požadavky.
Jednou z hlavních výhod profilu lopatek ventilátoru FRP je jeho relativně nízká hmotnost ve srovnání s mnoha konvenčními kovovými alternativami. Nižší hmotnost součástí může usnadnit přepravu, instalaci a údržbu.
U rotačních zařízení je rozložení hmotnosti obzvláště důležité. Správně navržená lehká lopatka může pomoci zajistit stabilní provoz ventilátoru a snížit zbytečné mechanické zatížení.
Vyztužení skelnými vlákny poskytuje kompozitnímu profilu dobrou mechanickou pevnost a tuhost. To umožňuje profilu zachovat si navrženou geometrii při provozu při aerodynamickém a odstředivém zatížení.
Požadovaná pevnost závisí na průměru ventilátoru, rychlosti otáčení, konstrukci lopatek a konfiguraci instalace. Profily lze proto přizpůsobit specifickým technickým požadavkům.
Prostředí chladicí věže může být vysoce korozivní. Chemikálie pro úpravu vody, vlhkost a trvalé smáčení mohou urychlit korozi nechráněných kovových součástí.
FRP je přirozeně odolný vůči mnoha běžným korozním podmínkám, což z něj činí vhodný materiál pro aplikace ventilátorů chladicí věže, kde je odolnost proti korozi důležitým nákupním hlediskem.
Geometrie lopatek ventilátoru přímo ovlivňuje proudění vzduchu a chladicí výkon. Nadměrná deformace může změnit aerodynamické vlastnosti listu.
Správně navržený profil vytlačování FRP poskytuje tuhost a rozměrovou stabilitu potřebnou k udržení zamýšleného tvaru čepele během provozu.
Protože FRP nerezaví jako běžná ocel, může snížit údržbu spojenou s ochranou proti korozi. To může být cenné pro chladicí věže pracující nepřetržitě v průmyslových závodech, elektrárnách, výrobních zařízeních, systémech HVAC a aplikacích procesního chlazení.
Ventilátory chladicí věže jsou k dispozici v mnoha různých průměrech, konfiguracích a provozních podmínkách. Z tohoto důvodu nemusí standardní profil vždy splňovat požadavky projektu.
{ FRP Lopatka ventilátoru profil průmyslového vytlačování chlazení lze upravit podle technických specifikací zákazníka. Důležité parametry mohou zahrnovat:
| Specifikace | Přizpůsobení |
|---|---|
| Materiál | Plast vyztužený skelnými vlákny |
| Tvar profilu | Přizpůsobeno podle designu čepele |
| Délka profilu | Zvyk |
| Tloušťka stěny | Zvyk |
| Průřez | Zvyk |
| Povrchová úprava | Přizpůsobené |
| Montážní rozměry | Podle sestavy ventilátoru |
| Pryskyřičný systém | Vybírá se podle aplikace |
| Barva | V případě potřeby na zakázku |
| Aplikace | Lopatky ventilátoru průmyslové chladicí věže |
Před objednáním by kupující měli poskytnout podrobné výkresy, vzorky, stávající rozměry čepele nebo jiné technické informace, kdykoli je to možné. To umožňuje výrobu profilu podle skutečných požadavků na lopatky ventilátoru.
Profil vytlačování FRP je navržen především pro aplikace s lopatkami průmyslového chlazení , včetně:
Průmyslové chladicí věže
HVAC chladicí věže
Systémy chlazení elektráren
Systémy procesního chlazení
Tovární chladicí zařízení
Chladicí systémy chemických provozů
Výrobní zařízení chladicích věží
Průmyslová ventilační zařízení
Projekty výměny lopatek ventilátoru chladicí věže
Projekty modernizace a renovace chladicí věže
Lze jej použít jak pro výrobu nových zařízení, tak pro aplikace výměny, kde je třeba reprodukovat nebo upgradovat stávající profil lopatek ventilátoru.
 |
 |

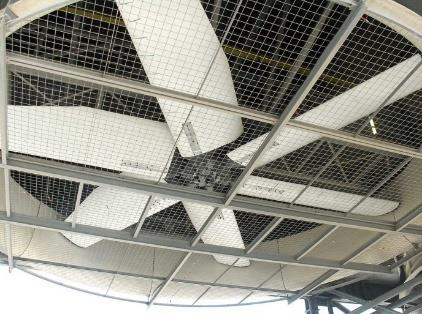

Lopatky ventilátoru jsou kritickými rotačními součástmi chladicí věže s indukovaným tahem nebo jiným mechanickým tahem. Poškození, deformace, koroze nebo únava mohou snížit výkon ventilátoru a vytvořit provozní rizika.
Při výměně lopatek ventilátoru chladicí věže pouhé sladění vnějšího vzhledu nestačí. Náhradní profil by měl být kompatibilní se stávající geometrií ventilátoru a provozními podmínkami.
Mezi důležité faktory patří:
Průměr ventilátoru a délka lopatky
Provozní rychlost otáčení
Rozteč lopatek a aerodynamický profil
Hub a montážní konfigurace
Odstředivé zatížení
Hmotnost čepele
Provozní teplota
Environmentální a chemická expozice
Požadovaná tuhost
Stávající rozměry čepele
Správně specifikovaný profil lopatek ventilátoru chladicí věže FRP může pomoci výrobcům a údržbářským společnostem reprodukovat požadovanou geometrii lopatek při současném využití výhod odolnosti proti korozi a nízké hmotnosti FRP .
Kov zůstává široce používán v komponentách průmyslových ventilátorů, ale FRP nabízí několik výhod pro mokré a korozivní prostředí. Ocel může vyžadovat nátěry a pravidelné kontroly, aby se zabránilo korozi, zatímco hliník nemusí poskytovat požadovanou kombinaci pevnosti, tuhosti a chemické odolnosti pro každou aplikaci.
FRP nabízí užitečnou alternativu, protože kombinuje výztuž ze skelných vláken se systémem polymerní pryskyřice. Výsledkem je materiál, který je lehký, pevný, odolný proti korozi a přizpůsobitelný přizpůsobeným profilům.
FRP by však nemělo být vybráno pouze na základě preference materiálu. Hotová lopatka musí být navržena pro provozní podmínky ventilátoru. Profil, montážní systém, geometrie čepele a kompozitní struktura by měly spolupracovat jako kompletní rotační sestava.

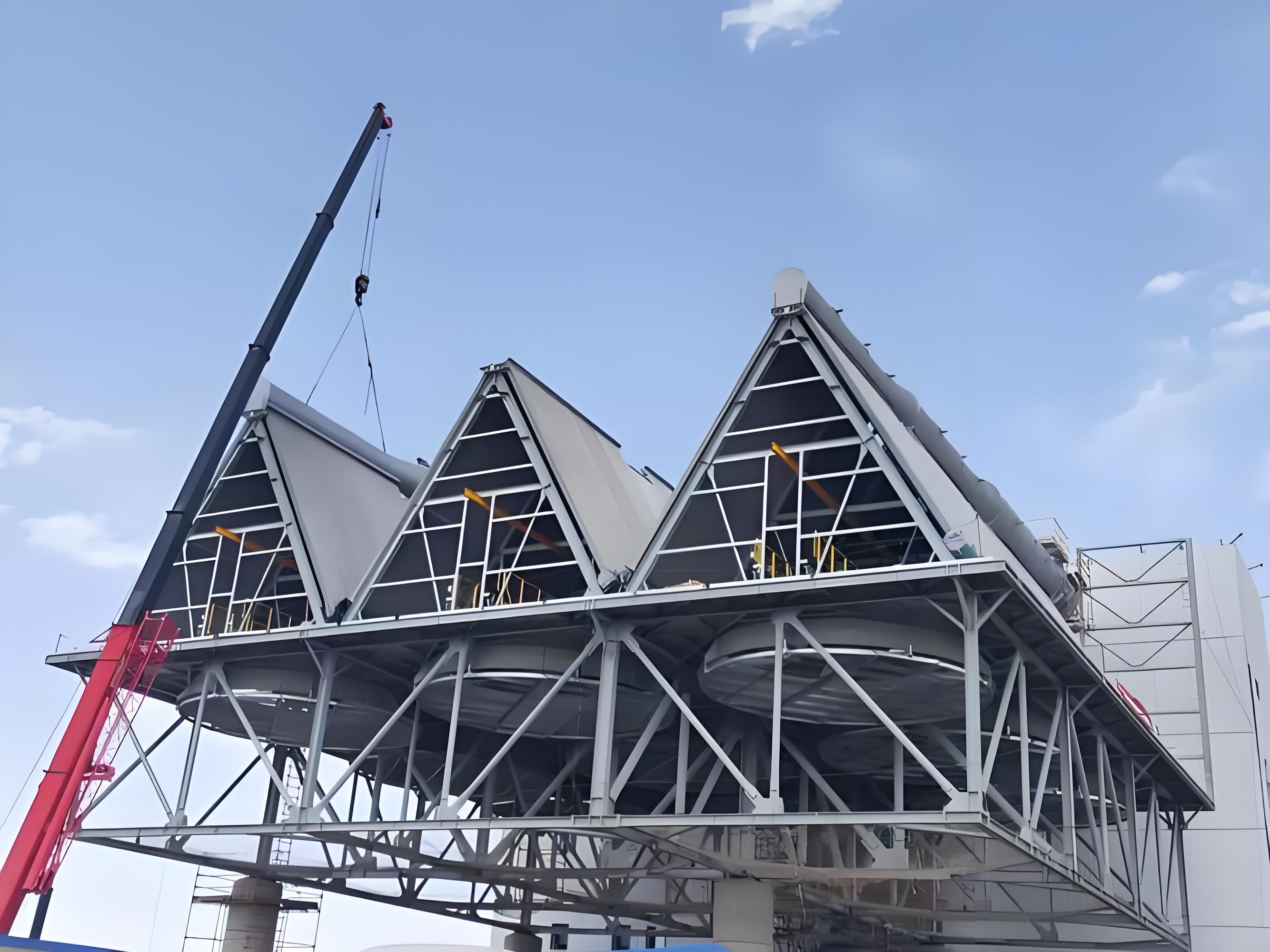

Profil lze dodat pro výrobu nových lopatek ventilátoru, výrobu náhradních lopatek a projekty modernizace chladicí věže . Zákazníci mohou poskytnout výkresy, rozměry, vzorky nebo požadavky na aplikaci k vyhodnocení.
U projektů výměny je zvláště důležité zachování kritických rozměrů původní čepele. Nesprávně dimenzovaný profil může ovlivnit vyvážení lopatek, proudění vzduchu, spotřebu energie, vibrace a celkový výkon ventilátoru.
Přizpůsobený výlisek FRP proto může poskytnout praktickou možnost pro společnosti, které potřebují náhradní součásti lopatek ventilátoru chladicí věže, aniž by museli předělávat celou sestavu ventilátoru.
Při získávání profilu vytlačování lopatek ventilátoru FRP by se kupující měli podívat za cenu a ověřit, zda profil splňuje mechanické a ekologické požadavky aplikace.
Zeptejte se dodavatele na:
FRP materiálové složení
Výztuha ze skelných vláken
Typ pryskyřice
Rozměry a tolerance profilu
Mechanická pevnost
Rozsah provozních teplot
Chemická odolnost
UV a venkovní odolnost
Povrchová úprava
Dostupné přizpůsobení
Výrobní tolerance
Dostupnost vzorku
Kompatibilita se stávající sestavou ventilátoru
U kritických průmyslových chladicích zařízení by měly být před výrobou zkontrolovány technické výkresy a provozní parametry.
{ FRP Lopatka ventilátoru Industrial Cooling Extrusion Profile je specializovaný kompozitní profil navržený tak, aby poskytoval konstrukční a aerodynamický základ lopatky ventilátoru průmyslové chladicí věže. Díky kombinaci lehké konstrukce, vyztužení skelnými vlákny, odolnosti proti korozi, mechanické pevnosti a přizpůsobitelné geometrie je vhodný pro náročné chladicí aplikace.
Profil lze vyrobit podle konkrétních rozměrů lopatek a požadavků na montáž, ať už je použit pro výrobu nových lopatek ventilátoru, náhradní součásti nebo projekty modernizace chladicí věže. Pro průmyslové uživatele, kteří hledají odolnou alternativu ke konvenčním kovovým čepelím, poskytuje FRP praktické řešení pro mokré, korozivní a nepřetržitě pracující prostředí.
Díky přizpůsobeným průřezům, délkám, tloušťkám a rozměrům připojení lze profil lopatek ventilátoru chladicí věže FRP přizpůsobit různým konstrukcím průmyslových ventilátorů a technickým požadavkům. Výběr správného profilu však vyžaduje zvážení celé sestavy ventilátoru, včetně geometrie lopatek, rychlosti otáčení, zatížení, způsobu montáže a provozního prostředí.
