Vysvětlení, jak funguje ventilátor chladicí věže

Ventilátor chladicí věže  funguje tak, že přes chladicí věž pohybuje velké objemy vzduchu, takže teplá voda může účinněji uvolňovat teplo.

Zde je jasné, krok za krokem, jak to funguje:

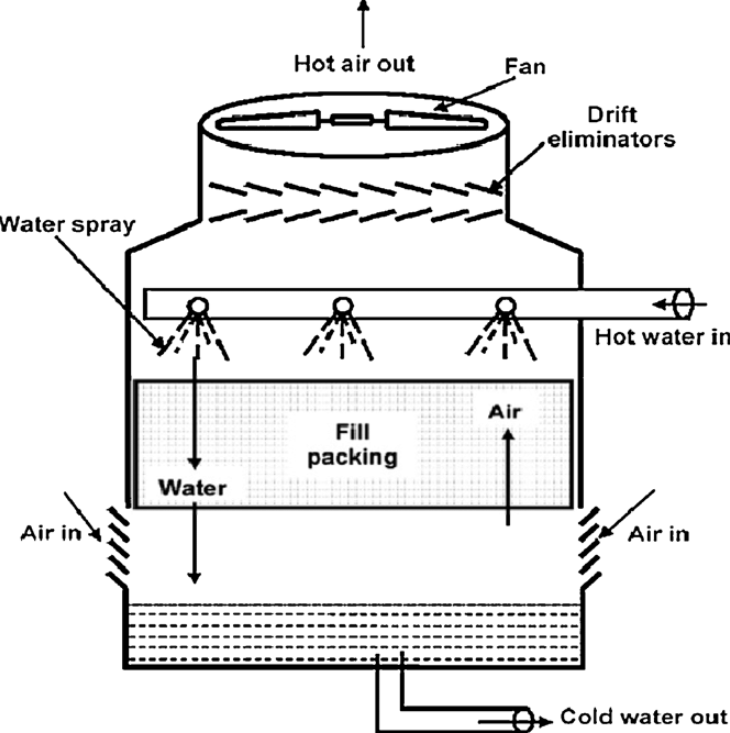

Jak funguje ventilátor chladicí věže (jednoduché vysvětlení)

1. Teplá voda vstupuje do chladicí věže

Horká voda z chladiče, kondenzátoru nebo průmyslového procesu je rozstřikována přes plnicí médium.

2. Ventilátor táhne nebo tlačí vzduch přes věž

Úkolem ventilátoru je vytvořit silný proud vzduchu.

Existují dva hlavní typy:

Ventilátor s indukovaným tahem (nejběžnější)

* Nachází se na vrcholu  věže

* Tahá vzduch vzhůru  výplní a ven z věže

* Vytváří stabilní, rovnoměrné proudění vzduchu

* Energeticky účinnější

Ventilátor nuceného tahu

* Nachází se na spodní  nebo boční straně

* Vhání vzduch do  věže

* Používá se v menších věžích nebo potrubních systémech

3. Vzduch se mísí s teplou vodou

Jak se vzduch pohybuje padající vodou:

* Část vody se odpaří

* Odpařování odebírá velké množství tepla

* Zbývající voda se při pádu ochladí

Ventilátor zajišťuje konstantní, silný proud vzduchu  , aby byl tento proces efektivní.

4. Rychlost ventilátoru řídí chlazení

Mnoho moderních věží používá VFD (Variable Frequency Drive) . k řízení rychlosti ventilátoru

* Nízká rychlost  v chladných dnech

* Vysoká rychlost  v horkých dnech

* Výrazná úspora energie

5. Klíčové součásti ventilátoru

* FRP nebo hliníkové čepele

* Náboj ventilátoru

* Elektromotor

* Převodovka (pomalý tah indukovaný)

* Hnací hřídel

* Ovladač VFD (volitelný)

Každá část zajišťuje:

* Hladký a stabilní proud vzduchu

* Nízké vibrace

* Vysoká účinnost

Proč je ventilátor tak důležitý

Ventilátor může ovlivnit až 70 % výkonu odvodu tepla chladicí věže.

Silnější nebo účinnější ventilátor znamená:

* Chladnější kondenzátorová voda

* Lepší výkon chladiče

* Nižší náklady na energii

* Delší životnost zařízení
