Atölyeler ve Lojistik Depolar için Endüstriyel Tavan Vantilatörleri

İçi boş tekerlek göbeği tipi ısı dağılımı yapısı

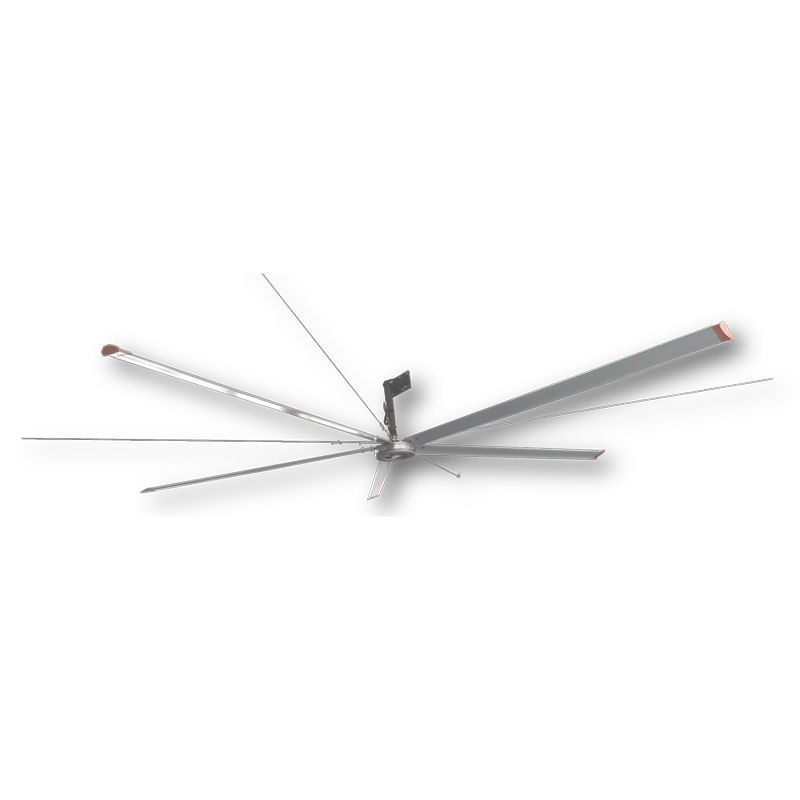

GF Serisi PMSM Endüstriyel Tavan Vantilatörleri

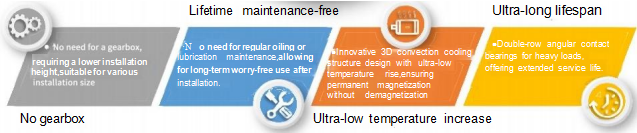

Uzun Ömür Düşük Gürültü Enerji Tasarrufu Bakım Gerektirmez

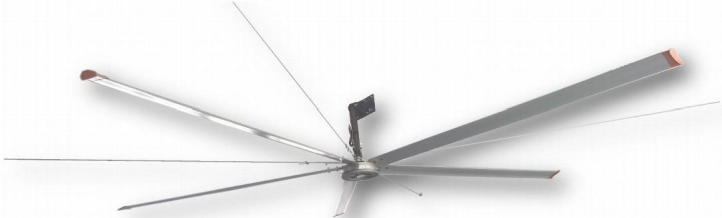

GF Serisi PM Direct Drive Endüstriyel Tavan Vantilatörleri

GF serisi sabit mıknatıslı doğrudan tahrikli HVLS enerji tasarruflu tavan fanı, modern havacılık kanadı teknolojisiyle birlikte uluslararası lider kalıcı mıknatıslı senkron doğrudan tahrikli motor teknolojisini benimser. Büyük çaplı kanatların yavaş dönüşü sayesinde, tüm hava akışındaki hava akışını yönlendirir.

yönler, geniş bir doğal üç boyutlu sirkülasyon rüzgarı alanı oluşturur. Büyük ölçekli hava akışı, insan vücudunun yüzeyindeki terin buharlaşma oranını hızlandırır, kurutur ve nemini alır, soğuk ve sıcak tabakalaşmayı ortadan kaldırır ve doğal havalandırma ve soğutmanın ikili etkisini üretir.

Geleneksel HVAC sistemleri ve küçük yüksek hızlı fanlara veya asenkron motor dişli kutularına sahip birinci nesil endüstriyel fanlarla karşılaştırıldığında, yüksek verimlilik, enerji tasarrufu, sessizlik, güzellik, geniş kapsama alanı, basit yapı, bakım gerektirmemesi ve uzun servis ömrü gibi benzersiz avantajlara sahiptir.

şu anda yüksek katlı alanlar için en uygun maliyetli havalandırma ve soğutma çözümü.

Çözüm Düzenlemesi İçin En İyi Sıcaklık Geniş Alan Ortamlarında

Hava nemini düzenleyin kuruluğu korumak	Geniş bir havaya sahip hacimli ve geniş kapsama alanı, hava akışı olabilir serbestçe ayarlanabilir	Olağanüstü maliyet performans Asgari	Yüksek verimlilik ve enerji tasarrufu	Soğutma havasını değiştirin klimalar
İç mekan nemini azaltın, koruyun iç ortamın kuru olması, ve malların engellenmesi nemli ve küflü hale gelmek veya ekipmanın paslanması	Maksimum kapsama alanı 1.500'e kadar ulaşabilir metrekare.Tek bir GF73fan neredeyse yerini alabilir 48 endüstriyel boynuz şeklinde çaplı fanlar 750 mm.	yatırım,mükemmel sonuçlar.Geniş alanlarda, klima kurulum maliyeti çok yüksek ve tipik havalandırma sistemler çoğunlukla etkisizdir. GF fanları ile kurulum maliyet geri alınabilir ilk yıl içinde elektrik tasarrufu sayesinde.	Son derece düşük güç tüketimi, hatta en büyük model olan GF73, daha az tüketir saatte 1 kWh açık ortalama.Süper enerji verimli, düşük karbonlu ve çevre dostu.	Algılanan bir sıcaklık yaratabilir  yaklaşık fark İnsan vücudu için 5 ila 10°C ve belirli durumlarda, dönüşümlü olarak kullanılabilir geleneksel klima ile sistemler, dolayısıyla bazılarına etkinin ne ölçüde elde edildiği Merkezi klimanın değiştirilmesi.

Çözüm Düzenlemesi İçin En İyi Sıcaklık Geniş Alan Ortamlarında

Çok yönlü, çok açılı perdesiz hava sirkülasyonu havalandırmadaki noktalar	değişim , ile Dış mekan temiz hava dışarı atarak Dumanı ve tozu sağlar ortamı bir iyi hava daha	Kurulumu kolay , güvenli ve estetik açıdan hoş
Hava akışı aşağıya doğru yönlendirilir yere doğru koni şekli alır, sonra akar zemin boyunca yatay olarak. Yan engellerle karşılaştığında veya yakındaki fanlardan gelen yatay hava akışı, çatıya doğru yukarıya doğru itilir, böylece hava sirkülasyonunu iyileştirir . kapsamlı ve çeşitli açılardan	Akan hava, temiz havayı hızlı bir şekilde değiştirebilir açık havada kapılardan, pencerelerden, veya çatı fanları, iç mekandaki bayat ve havasız havanın tutulmasını azaltarak çevreyi arındırır.	Fan, yerden 4,5 metreden daha yüksek üst alana monte edilir ve çatı yapısal kirişlerine sabitlenir bir kelepçe mekanizması kullanarak. Hiçbir şeye müdahale etmiyor zemin seviyesindeki çalışma faaliyetleri ve estetik açıdan hoş, basit, zarif ve güvenli.

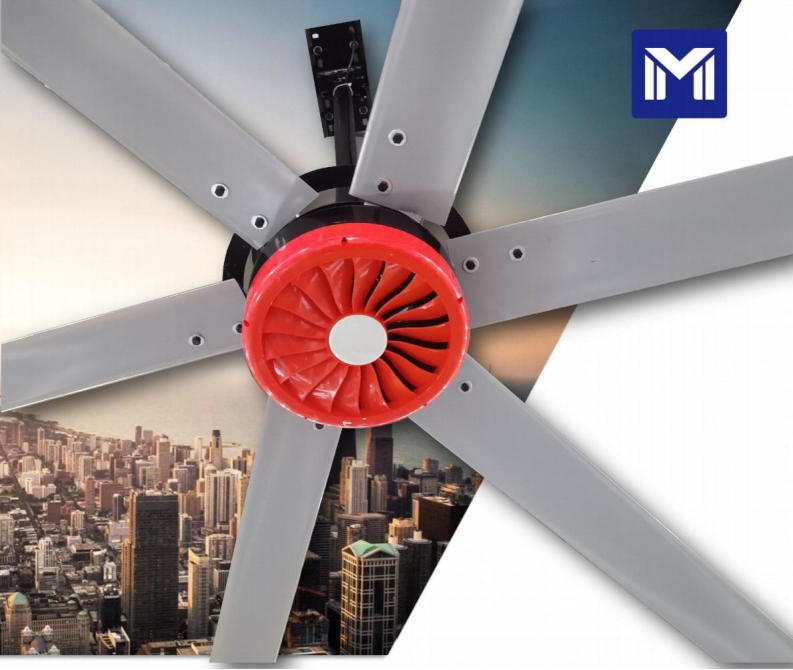

Isı dağıtma yapısı

Kalıcı Mıknatıslı Senkron Doğrudan Tahrikli Motor

Son derece yüksek getirisi yatırım

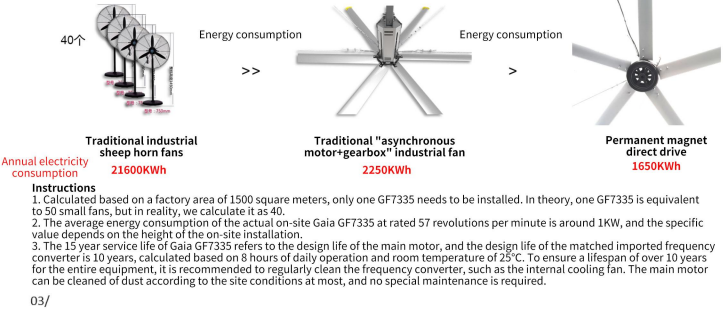

Ekipman yatırım maliyetinin ve ilk yıl getirilerinin karşılaştırılması.

Özellikler Ürün	Güç birim başına K	Birim m³/dak başına hava akışı	Miktar	Çalışma süresi/saat(5 ay) ×30 gün× Günde 10 saat)	Elektrik tüketim KWh	Elektrik maliyeti (CNY) dayalı endüstriyel elektrik oranı 1yuan/KWh	Daha Gelenekselden daha enerji verimli endüstriyel koç boynuzu fanları	GF73 kaydeder daha fazla enerji nazaran asenkron motorlu fanlar bir şanzıman
Geleneksel endüstriyel koyun boynuzu fanları	360	290	40	1500	21600	21600
Asenkron Motor + Şanzıman	1500	14500	1	1500	2250	2250	%89,58	%26,7
GF73	1100	14500	1	1500	1650	1650	%92,36

Not: Tüm veriler tipik değerlerdir ve belirli kurulum ortamına bağlı olarak değişiklik gösterebilir.

İşletme Maliyeti Karşılaştırması İtibaren Yıldan İkinci ​ ​

Şartname ​s Ürün​	Güç K	Hava akışı m³/dak	Miktar​​​	10 saat günde , 5 yılda ay	Güç Tüketim (KWh)	Ortalama Ömür	Endüstriyel Elektrik Maliyeti (1 CNY/ KWh)	Daha enerji tasarruflu sayesinde bir Küçük fan s	Yıllık Tasarruf Nazaran ​ Kurulum Küçük Hayranlar (CNY)
Endüstriyel Koyun Korna Fanı	360	290	40	1500	21600	2 yıl	21600	%92,36	19950
GF7335	1100	14500	1	1650	1650	> 1 0 yıl	1650

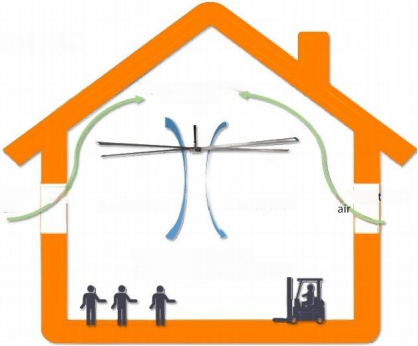

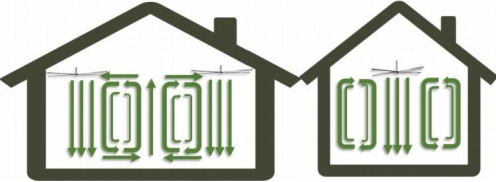

Hava akışı diyagramı

Yarı açık alan Yarı açık bir fabrika binasında, bu ürün çatıdaki havayı aşağı doğru hareket ettirerek taze dış havanın otomatik olarak dolmasını sağlar. Çatının negatif basınç alanı, miktarda soğuk taze hava verin Çalışma alanına mümkün olan büyük maksimum ölçüde .

Çoklu makine paralel Uzay alanı çok büyük olduğunda, soğutmak ve dağıtmak için tek fan ısıyı etkili bir şekilde boşluklar. Makul düzeni ve çalışması ile birden fazla fan, hava sirkülasyonu oluşturulabilir aralarında fanlar tüm alanları etkili bir şekilde soğutur ve günceller . iç mekan havasını

Kapalı alan Kapalı bir atölyede hava akışı yavaş olduğundan insanların kolayca havasız ve sıcak hissetmesine neden olabilir. Ölü köşeler olmadan geniş bir alana hava sağlamak, yaratmaya yardımcı olabilir. hava sirkülasyonu sağlanarak Kapalı mekanda sağlanır. hafifletilmesi hissinin ve sıcaklık ortamdaki dayanılmaz havasızlık işçiler.

Model özellikleri GF Serisi

Kalıcı mıknatıslı doğrudan tahrikli endüstriyel fan

Modeli	GF4935	GF5535	GF6135	GF7335	GF7336
Maksimum çap m	4.9	5.5	6.1	7.3(5 Bıçak)	7.3(6 Bıçak)
Maksimum Hava Akışı m³/dak	8000	9800	12000	14500	16800
Maksimum hız rpm	0~75	0~66	0~60	0~57	0~55
Ana makine KG'si (gerçek biraz değişebilir)	75	80	90	95	100
Motor gücü KW	0.55	0.75	1.2	1.5	1.8
Kaplama alanı m²	350~790	500~900	650~1250	800~1200	1000~1500

Not: Gerçek veriler nihai ürüne tabidir

Destekleyici kontrol kabini (frekans dönüştürücü Delta veya GAIA özelleştirilmiş hepsi bir arada makineyi benimser) Giriş voltajı: üç fazlı 380V veya tek fazlı 220V Giriş frekansı: 50/60Hz Güç: 2,2KW/1,5KW/750W

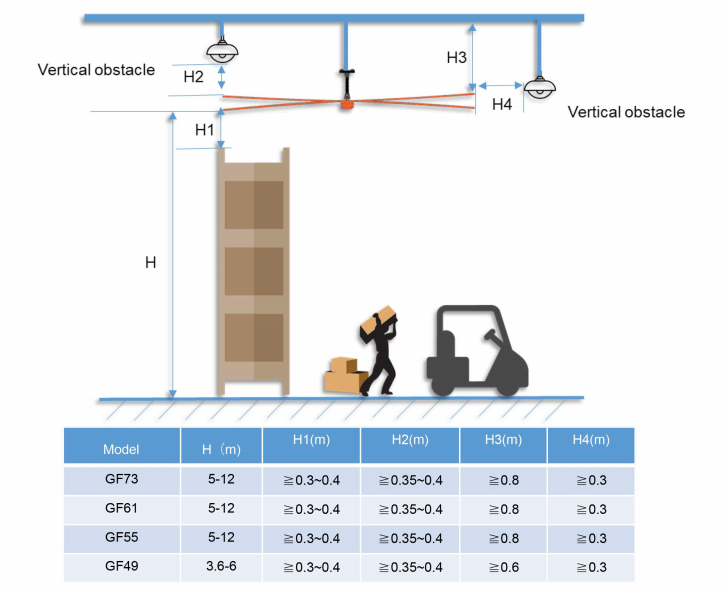

Kurulum durumu diyagramı

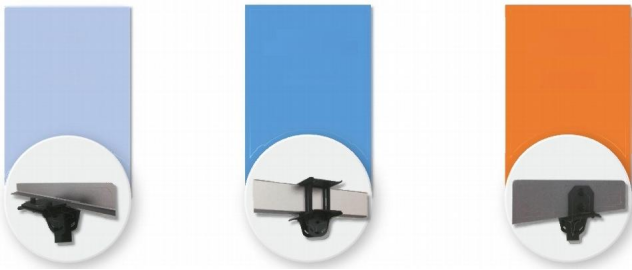

GF Endüstriyel Fan Kaldırma Yöntemi

alanının bina yapısına bağlı olarak çeşitli kurulum yöntemleri sağlayabiliriz, özel kaldırma çözümlerimiz İster kurulum ister çelik yapı , beton yapı veya kafes yapı olsun, mevcuttur   .

Uygulanabilir durumlar (örneğin)

Ürün ve Hizmet Garantisi

GF serisi sabit mıknatıslı doğrudan tahrikli HVLS endüstriyel fan, uluslararası emsallerine öncülük eden, çağlar arası bir üründür. Temel teknolojisi, patentli içi boş tekerlek göbeğinde yatmaktadır.

Sabit mıknatıslı motor. Son derece düşük sıcaklık artışını korurken güçlü tork çıkışı sağlayarak, dış rotorlu sabit mıknatıslı doğrudan tahrikli motorların sektörü rahatsız eden küresel aşırı ısınma sorunu çözüldü. Teorik olarak, GF serisi endüstriyel fanlarımızın ana motoru, bakım gerektirmeden 15 yılı aşkın bir hizmet ömrüne sahip olabilir.
