Kyltornsfyllningar är en av de viktigaste interna komponenterna i ett vått kyltorn. Även om kyltornsfyllning kan se ut som ett enkelt arrangemang av plastskivor eller stänkstänger, påverkar dess geometri, material, yta och installation direkt värmeöverföring, vattenfördelning, luftflöde, tryckfall och total kylprestanda.
Det primära syftet med kyltornsfyllning är att öka kontaktytan och kontakttiden mellan varmt cirkulerande vatten och rörlig luft. Genom att sprida vatten i tunna filmer eller bryta det i droppar skapar fyllningen förhållanden som tillåter värme och en liten mängd vatten att överföras till luften mer effektivt.
För kyltornsoperatörer, ingenjörer, entreprenörer och reservdelsköpare är det viktigt att förstå hur kyltornsfyllmedel fungerar när man väljer, underhåller eller uppgraderar ett kyltorn.
Den här guiden förklarar vad kyltornsfyllningar är, hur de fungerar, vilka huvudtyper som finns tillgängliga, hur material påverkar prestanda och hur man väljer rätt fyllningsmedia för olika applikationer.

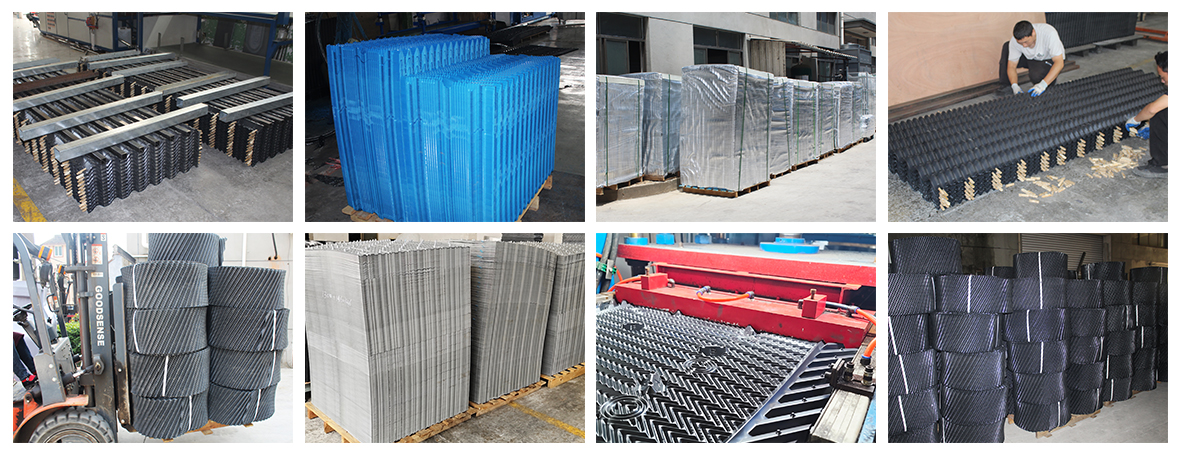

Kyltornsfyllningar är värmeöverföringsmedia installerade inuti våta kyltorn. De kallas ibland kyltornsfyllmedel , fyllmedel eller värmeöverföringsmedia.
Fyllningen skapar en stor yta över vilken cirkulerande vatten kan strömma medan luft rör sig genom tornet.
Utan fyllning skulle vatten helt enkelt falla från distributionssystemet mot bassängen. Mängden luft-vattenkontakt skulle vara relativt begränsad.
Fyllning av kyltorn ändrar denna process genom att:
Ökar vatten-till-luft kontaktyta
Förlängning av vattenkontakttiden
Spridning av vatten över en större yta
Förbättrar avdunstning
Främjar värme- och massöverföring
Hjälper till att minska den erforderliga tornstorleken för en given kyldrift
Ett enkelt sätt att förstå processen är:
Varmvatten + stor kontaktyta + rörlig luft = effektivare värmeavvisning
Fyllningen i sig genererar ingen kylning. Istället skapar den den fysiska miljö som behövs för effektiv värmeöverföring och avdunstning.
Funktionsprincipen för kyltornsfyllmedel bygger på ökad interaktion mellan vatten och luft.
Varmvatten kommer in i kyltornets övre del och fördelas över fyllningen. Samtidigt rör sig luft genom fyllningen på grund av antingen en fläkt eller naturligt drag.
Vattnet sprider sig över fyllningsytan och bildar antingen en tunn film eller en serie droppar, beroende på fyllningsdesignen.
När luft kommer i kontakt med vattnet:
Känslig värme rör sig från varmare vatten till svalare luft.
En del av vattnet avdunstar.
Avdunstning tar bort en betydande mängd värme.
Det återstående cirkulerande vattnet lämnar fyllningen vid en lägre temperatur.
Avdunstning är den viktigaste kylmekanismen i de flesta våta kyltorn.
När en liten del av det cirkulerande vattnet övergår från vätska till ånga förbrukar det latent värme. Den värmen överförs till luften och förs ut ur tornet.
Detta är anledningen till att effektiva kyltornsfyllningsmedier bör främja stark luft-vattenkontakt samtidigt som ett acceptabelt luftflödesmotstånd bibehålls.
De två huvudkategorierna av kyltornsfyllningar är filmfyllning och stänkfyllning.
Även om båda designerna förbättrar värmeöverföringen använder de olika metoder för att öka luft-vatteninteraktionen.
Filmfyllning består av formade ark med specifika ytmönster och kanaler.
Vatten sprids över arken och bildar en relativt tunn film.
Filmfyllning skapar en stor fuktad yta inom en kompakt volym.
Dess fördelar kan inkludera:
Hög värmeöverföringseffektivitet
Stor effektiv yta
Kompakt fyllningsarrangemang
Bra vattenfördelning
Effektiv användning av tornvolymen
Filmfyllning används ofta där cirkulerande vatten är relativt rent och där hög termisk prestanda krävs.
Stänkfyllning använder stänger, galler eller andra strukturer för att upprepade gånger bryta ned fallande vatten i droppar och omdirigera dess flöde.
Stänkfyllning kan vara fördelaktigt i applikationer där vatten innehåller högre halter av suspenderade ämnen eller där beständighet mot nedsmutsning är särskilt viktig.
Typiska tillämpningar kan inkludera:
Industriell processkylning
Avloppsvattenkylning
Cirkulerande vatten av dålig kvalitet
System med högre nedsmutsningspotential
Valet bör baseras på verksamhetsmiljön snarare än att anta att en design är universellt bättre.
| Spelfilmsfyllning | Stänkfyllning | |
|---|---|---|
| Värmeöverföringsområde | Hög | Måttlig till hög |
| Kompakthet | Hög | Generellt lägre |
| Renvattenapplikationer | Excellent | Bra |
| Nedsmutsningstolerans | Mer känslig | Generellt mer tolerant |
| Suspenderade fasta ämnen | Kräver kontroll | Ofta mer passande |
| Städningskrav | Kan vara mer krävande | Ofta lättare |
Det lämpliga valet beror på vattenkvalitet, kyldrift, tornkonfiguration, luftflöde och underhållsrutiner.
Materialet som används för fyllning av kyltorn påverkar temperaturbeständighet, kemisk kompatibilitet, mekanisk styrka och livslängd.
PVC kyltornsfyllning är ett av de mest använda alternativen för konventionella våta kyltornstillämpningar.
PVC erbjuder en användbar kombination av:
God kemikaliebeständighet
Lättviktskonstruktion
Kostnadseffektivitet
God formbarhet
Lämplig termisk prestanda
Enkel tillverkning
Finns i olika fyllningsgeometrier
PVC-fyllning finns vanligtvis i:
VVS-kyltorn
Kommersiella kylsystem
Industriell processkylning
Tillverkningsanläggningar
Kraftrelaterade kylsystem
Datacenterkylningsapplikationer
Polypropen, eller PP, kan övervägas när applikationen kräver olika temperatur- eller kemikaliebeständighetsegenskaper.
Lämpligt material bör väljas enligt faktiska driftsförhållanden snarare än materialpreferens enbart.
Innan du väljer PVC eller PP, utvärdera:
Normal drifttemperatur
Maximal vattentemperatur
Kemisk exponering
Vattenkvalitet
Brandkrav
Förväntad livslängd
Rengöringsmetoder
geometri Kyltornsfyllningarnas är lika viktig som materialet.
En fills ytmönster styr hur vatten sprids och hur luft passerar genom mediet.
Filmfyllningsark innehåller formade kanaler, ofta kallade räfflor.
Dessa kanaler påverkar:
Vattendistribution
Luftflöde
Turbulens
Effektiv yta
Tryckfall
Nedsmutsande beteende
Mer yta betyder inte automatiskt bättre totala prestanda.
En mycket tät fyllning kan ge en stor teoretisk yta men kan också öka luftmotståndet eller bli mer känsligt för blockering.
En praktisk design måste balansera:
Värmeöverföring + luftflöde + tryckfall + nedsmutsningsmotstånd
Denna balans är särskilt viktig vid val av ersättningsfyllmedel för kyltorn.
Även högpresterande fyllning kan inte fungera effektivt om vattnet är ojämnt fördelat.
Fyllningen är beroende av att vatten sprids över så mycket av dess effektiva yta som möjligt.
Dålig distribution kan skapa:
Torra områden
Alltför våta områden
Lokaliserad skalning
Minskad värmeöverföring
Ojämn kylning
Ökad nedsmutsning
Beroende på kyltornets design kan systemet innehålla:
Spraymunstycken
Fördelningsrör
Distributionsbassänger
Rubriker
Öppningar
Tyngdkraftsfördelningssystem
Påfyllnings- och distributionssystemet bör därför beaktas tillsammans vid design eller byte av kyltorn.
Luftflödet är en annan kritisk faktor.
Beroende på tornets design kan luft röra sig vertikalt uppåt eller horisontellt över fyllningen.
Otillräckligt luftflöde kan minska mängden luft tillgänglig för värme- och massöverföring.
Potentiella resultat inkluderar:
Högre utloppsvattentemperatur
Minskad kylkapacitet
Dålig närmande temperatur
Lägre termisk verkningsgrad
Ja.
Överdrivet luftflöde kan öka fläktens energiförbrukning och tryckfall utan att producera proportionella förbättringar av kylprestanda.
Det finns inget universellt luftflödesvärde.
Rätt luftflöde beror på:
Storlek på tornet
Vattenflödeshastighet
Fyllningsgeometri
Omgivningsförhållanden
Erforderlig utloppsvattentemperatur
Fläktegenskaper
Systemets termiska belastning
Den primära rollen för kyltornsfyllningsmedia är att skapa gynnsamma förhållanden för värme- och massöverföring.
Kyltorn förlitar sig i allmänhet på en kombination av:
Förnuftig värmeöverföring:
Värme går från varmare vatten till svalare luft.
Latent värmeöverföring:
Vatten avdunstar och för bort värme från det cirkulerande vattnet.
Förångningsprocessen är ett massöverföringsfenomen.
Tornets effektivitet beror delvis på hur väl fyllningen tillåter luft att komma i kontakt med vatten och absorbera vattenånga.
Det är därför fyllningsgeometri, luftflöde, vattenfördelning och omgivande luftfuktighet alla påverkar tornets prestanda.
Även korrekt utformade kyltornsfyllningar kan gradvis förlora prestanda om driftsförhållandena inte kontrolleras.
Ja.
Mineralavlagringar kan ansamlas på fyllnadsytor och minska de effektiva flödeskanalerna.
Tung skalning kan:
Minska värmeöverföringsområdet
Begränsa luftflödet
Störa vattendistributionen
Öka tryckfallet
Öka kraven på städning
Ja.
Varma, våta ytor kan ge goda förutsättningar för biologisk tillväxt.
Biofouling kan täcka påfyllningsytan och begränsa vatten- och luftrörelser.
Ett lämpligt vattenbehandlingsprogram bör behandla:
Skalkontroll
Korrosionskontroll
Biologisk kontroll
Suspenderade fasta ämnen
Ledningsförmåga
Utblåsningskrav
Regelbunden inspektion är också viktig.
Rengöringsprocedurerna bör matcha fyllningstypen och föroreningsnivån.
Inspektera:
Fyllningsskick
Blockering
Skala
Biologiska fyndigheter
Sprickor
Deformation
Stödstruktur
Vattendistribution
Om fyllningen bara är smutsig och strukturellt sund, kan rengöring återställa prestanda.
Men allvarligt sprucken, spröd, deformerad eller kollapsad fyllning kan behöva bytas ut.
Aggressiv rengöring kan också skada vissa fyllningsdesigner, så rengöringstryck och kemisk kompatibilitet bör kontrolleras.
Det finns ingen enskild livslängdssiffra för varje kyltorn.
Livslängden för kyltornsfyllmedel beror på driftsförhållanden och underhåll.
Viktiga faktorer inkluderar:
Vattentemperatur
Vattenkemi
UV-exponering
Mekanisk stress
Biologisk tillväxt
Fjällbildning
Suspenderade fasta ämnen
Rengöringsfrekvens
Materialkvalitet
Söka efter:
Sköra lakan
Sprickor
Deformation
Komprimerade kanaler
Allvarlig nedsmutsning
Strukturella skador
Minskad kylprestanda
När dessa förhållanden blir betydande kan utbyte vara mer ekonomiskt än fortsatt underhåll.
Val av kyltornsfyllningar bör börja med de faktiska driftsförhållandena.
Innan du beställer ny fyllning, bestäm:
Typ av kyltorn
Befintlig fyllningstyp
Fyllningsmått
Vattenflödeshastighet
Luftflödeshastighet
Inloppsvattentemperatur
Utloppsvattentemperatur
Omgivande våt-bulb-temperatur
Vattenkvalitet
Erforderlig kylkapacitet
Ja.
Ersättningsfyllningen bör vara kompatibel med tornets befintliga stödkonstruktion och invändiga mått.
Felaktiga fyllningsmått kan skapa installationsproblem och störa vatten- och luftflödesfördelningen.
För ersättningsprojekt, mät:
Längd
Bredd
Höjd
Plåttjocklek
Blockarrangemang
Stödavstånd
Det är också användbart att tillhandahålla fotografier eller ritningar till leverantören.
Att byta ut gammal fyllning kan vara en del av ett bredare optimeringsprojekt för kyltorn.
Potentiellt.
Om den befintliga fyllningen har blivit allvarligt nedsmutsad, skadad eller strukturellt försämrad, kan ny fyllning återställa den designade luft-vattenkontaktytan.
Den faktiska prestandaförbättringen beror dock på tillståndet hos andra tornkomponenter.
Överväg att inspektera:
Kyltornsfläkt
Fläktblad
Fläktstapel
Motor
Vattendistributionssystem
Munstycken
Drifteliminatorer
Fjädrar
Handfat
Pumps
Växelreducerare
Kyltornets prestanda beror på att flera komponenter arbetar tillsammans.
Installation av ny fyllning kommer till exempel inte att helt lösa ett kylningsproblem om den faktiska orsaken är dålig vattenfördelning, otillräckligt luftflöde, smutsiga avdriftsavskiljare eller en underdimensionerad fläkt.
Moderna kyltornsprojekt fokuserar alltmer på att uppnå termisk prestanda utan att skapa onödiga driftskostnader.
Ja.
En bra fyllningsdesign bör ge effektiv värmeöverföring samtidigt som ett rimligt luftflödesmotstånd bibehålls.
Detta hjälper ingenjörer att överväga både termisk prestanda och fläktenergiförbrukning.
Ja.
Många befintliga kyltorn förblir strukturellt användbara även när deras inre fyllning har nått slutet av sin livslängd.
Ersättande kyltornsfyllningsmedia kan därför ge en möjlighet att uppgradera termisk prestanda utan att ersätta hela tornet.
En eftermonteringslösning bör överväga:
Befintliga tornmått
Befintliga stöd
Vattendistribution
Luftflödesmönster
Erforderlig kyldrift
Installationsåtkomst
Underhållskrav
Kyltornsfyllningar är mer än plastskivor eller stänkstänger. De är noggrant designade värmeöverföringsmedia som avgör hur effektivt vatten och luft samverkar inuti ett vått kyltorn.
Rätt kyltornsfyllning kan ge:
Större luft-vattenkontakt
Effektiv avdunstning
Förbättrad värmeöverföring
Bättre användning av tornvolymen
Pålitlig kylprestanda
Praktiska underhållskrav
Den bästa fyllningen beror dock på applikationen. PVC-kyltornsfyllning kan vara lämplig för många konventionella system, medan stänkfyllning eller alternativa material kan vara mer lämpliga för specifika vattenkvalitets- eller temperaturförhållanden.
I slutändan kräver ett lyckat fyllningsval att man tittar bortom själva fyllningen. Vattendistribution, luftflöde, vattenbehandling, tornets geometri, driftstemperatur och underhållsmetoder bidrar alla till kyltornets prestanda.
