작업장 및 물류 창고용 산업용 천장 선풍기

중공 휠 허브형 방열 구조

GF 시리즈 PMSM 산업용 천장 팬

긴 수명 저소음 에너지 절약 유지보수 불필요

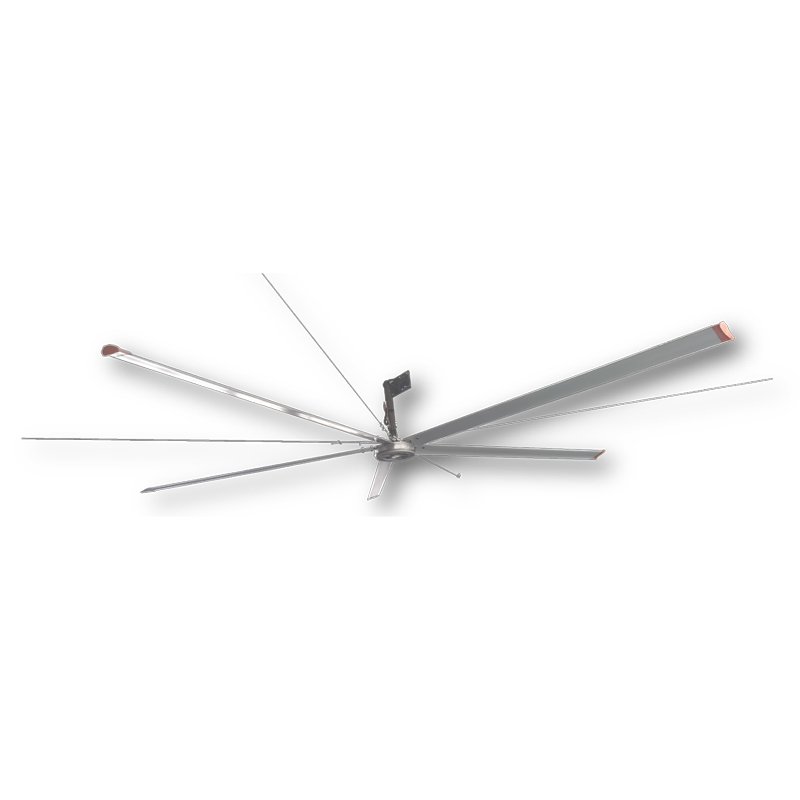

GF 시리즈 PM 직접 구동 산업용 천장 팬

GF 시리즈 영구 자석 직접 구동 HVLS 에너지 절약 천장 팬은 현대 항공 날개 기술과 결합된 국제적으로 선도적인 영구 자석 동기식 직접 구동 모터 기술을 채택합니다. 대구경 블레이드의 느린 회전을 통해 모든 공기의 흐름을 구동합니다.

방향, 넓은 면적의 자연적인 3차원 순환 바람을 생성합니다. 대규모 기류는 인체 표면의 땀 증발 속도를 가속화하고, 건조 및 제습, 추위와 뜨거운 성층화를 제거하고, 자연 환기 및 냉각의 이중 효과를 생성합니다.

전통적인 HVAC 시스템 및 소형 고속 팬 또는 비동기식 모터 기어박스를 갖춘 1세대 산업용 팬과 비교할 때 고효율, 에너지 절약, 정숙성, 아름다움, 넓은 적용 범위, 간단한 구조, 유지 보수가 필요 없으며 긴 서비스 수명과 같은 비교할 수 없는 이점이 있습니다.

현재 고층 공간을 위한 가장 비용 효율적인 환기 및 냉각 솔루션입니다.

솔루션 위한 최고의 조절을 의 온도 대규모 공간 환경

공기 습도 조절 건조함을 유지하다	넓은 공기를 자랑하는 볼륨과 넓음 적용 범위, 공기 흐름이 가능하다 자유롭게 조정 가능	탁월한 비용 성능 최소	고효율 그리고 에너지 절약	냉각 공기 교체 컨디셔너
실내 습도를 낮추고 유지하세요. 실내환경이 건조하고, 그리고 상품이 축축해지고 곰팡이가 핀다 또는 장비가 녹슬지 않도록	최대 적용 범위 최대 1,500까지 도달할 수 있습니다. 평방 미터. 단일 GF73fan은 거의 교체할 수 있습니다. 48 산업용 뿔 모양 직경이 있는 팬 750mm.	투자, 우수한 결과. 넓은 공간에서, 에어컨 설치 비용 너무 높고 일반적인 환기 시스템은 종종 비효율적입니다. GF 팬을 사용하면 설치 비용은 회수 가능 첫 해 안에 전기 절약을 통해.	매우 낮은 전력 소비, 심지어 가장 큰 모델인 GF73, 이하를 소모한다 시간당 1kWh 평균.슈퍼 에너지 효율적, 저탄소, 그리고 환경 친화적.	인지된 온도를 생성할 수 있습니다.  대략의 차이 인체의 경우 5~10℃ 그리고 특정 상황에서는 교대로 사용할 수 있습니다 기존 에어컨과 함께 시스템으로 인해 일부에게는 효과를 얻는 정도 중앙 에어컨 교체.

솔루션 위한 최고의 조절을 의 온도 대규모 공간 환경

만능, 다중 각도 블라인드 없이 공기 순환 환기에 얼룩	교류하며 , 와 실외의 신선한 공기 배출하여 연기 와 먼지를 만듭니다 . 더 나은 공기 환경을	쉽고 설치가 안전하며 심미적으로 만족스럽습니다.
공기 흐름은 아래쪽으로 향합니다. 바닥을 향해 원뿔 모양이 된 다음 흐릅니다. 땅을 따라 수평으로. 측면 장애물을 만났을 때 또는 근처 팬의 수평 공기 흐름, 지붕 위로 밀어 올려져요. 이를 통해 공기 순환을 종합적이고 다양한 각도에서 향상시킵니다.	흐르는 공기는 신속하게 신선한 공기를 문, 창문을 통한 야외 활동, 또는 지붕 선풍기를 사용하면 탁하고 답답한 실내 공기의 정체를 줄여 환경을 정화할 수 있습니다.	팬은 지상 4.5미터 이상의 상부 공간에 설치되며, 지붕 구조 빔에 고정되어 있습니다. 클램프 메커니즘을 사용합니다. 그 어떤 것도 방해하지 않습니다. 지상 작업 활동 심미적으로도 만족스럽고 단순하며 우아하고 안전합니다.

방열 구조

영구 자석 동기 직접 구동 모터

매우 높은 수익률 투자

첫해 장비투자비용과 수익률 비교.

명세서 제품	힘 단위당 여	단위 m³/min당 공기 흐름	수량	운영시간/시간(5개월) ×30일× 하루 10시간)	전기 소비 KWh	전기요금 (CNY)기준 산업의 전기 요금 1위안/KWh	더 기존보다 에너지 효율적 산업용 램 경적 팬	GF73은 저장합니다 더 많은 에너지 비교하다 비동기식 모터 팬 기어박스
전통적인 산업 양뿔 팬	360	290	40	1500	21600	21600
비동기 모터 + 기어박스	1500	14500	1	1500	2250	2250	89.58%	26.7%
GF73	1100	14500	1	1500	1650	1650	92.36%

참고: 모든 데이터는 일반적인 값이며 특정 설치 환경에 따라 다를 수 있습니다.

운영 비용 비교 부터 ​ 2 ​ 년차

사양 ​s 제품​	힘 여	공기 흐름 m³/min	수량​​​	10 근무 시간 하루 , 5 연간 개월	힘 소비 (kWh)	평균 수명	산업용 전기 요금 (1 위안/ KWh)	더 효율적 보다 작은 팬 에너지 s	연간 절감액 비해 에 설치 소형 팬(CNY)
산업용 양 혼 팬	360	290	40	1500	21600	2년	21600	92.36%	19950
GF7335	1100	14500	1	1650	1650	> 10년	1650

기류 다이어그램

반개방형 공간 반 개방형 공장 건물에서 이 제품은 지붕의 공기를 아래쪽으로 이동시켜 신선한 실외 공기가 자동으로 채워지도록 할 수 있습니다. 지붕의 음압 영역을 제공하여 양의 시원하고 신선한 공기를 작업장에 공급합니다 최대한 많은 .

다중 기계 병렬 공간 면적이 너무 크면 작업이 어렵습니다. 단일 팬으로 효과적으로 냉각하고 발산합니다. 열을 모든 장치의 공간. 합리적인 레이아웃과 운영으로 다수의 팬, 공기 순환이 생성될 수 있습니다. 사이에서 팬, 효과적으로 모든 공간을 냉각 하고 업데이트합니다 실내 공기를 .

밀폐된 공간 닫힌 작업장의 공기 흐름은 느립니다. 사람들이 쉽게 답답하고 뜨겁게 느낄 수 있습니다. 사각지대 없이 넓은 지역에 공기를 공급하면 공기 순환 으로 인해 밀폐된 공간의 시켜 줍니다. 완화 답답함 과 더위를 노동자.

모델 사양 GF 시리즈

영구자석 직접구동 산업용 팬

모델	GF4935	GF5535	GF6135	GF7335	GF7336
최대 직경 m	4.9	5.5	6.1	7.3(5블레이드)	7.3(6블레이드)
최대 공기 흐름 m³/min	8000	9800	12000	14500	16800
최대 속도 rpm	0~75	0~66	0~60	0~57	0~55
주요 기계 KG (실제와 약간 다를 수 있음)	75	80	90	95	100
모터 출력 KW	0.55	0.75	1.2	1.5	1.8
커버 면적 m²	350~790	500~900	650~1250	800~1200	1000~1500

참고: 실제 데이터는 최종 제품에 적용됩니다.

제어 캐비닛 지원 (주파수 변환기는 Delta 또는 GAIA 맞춤형 올인원 기계를 채택합니다) 입력 전압: 삼상 380V 또는 단상 220V 입력 주파수: 50/60Hz 전력: 2.2KW/1.5KW/750W

설치상태도

GF 산업용 팬 리프팅 방식

설치현장의 건축구조에 따라 다양한 설치방법을 제공할 수 있으며 적인 리프팅 솔루션을 전문 구조 철골 , , 콘크리트구조 트러스구조 등 보유   하고 있습니다.

적용 가능한 경우(예를 들어)

제품 및 서비스 보증

GF 시리즈 영구자석 직접구동 HVLS 산업용 팬은 국제 동종 업계를 선도하는 시대를 초월한 제품입니다. 핵심 기술은 특허받은 중공 휠 허브에 있습니다.

영구 자석 모터. 극히 낮은 온도 상승을 유지하면서 강력한 토크 출력을 보장함으로써 업계를 괴롭혔던 외부 회전자 영구 자석 직접 구동 모터의 과열 문제가 해결되었습니다. 이론적으로 GF 시리즈 산업용 팬의 메인 모터는 유지 보수 없이 15년 이상의 서비스 수명을 가질 수 있습니다.
