औद्योगिक उपकरणों के लिए कस्टम एचवीएसी स्प्रिंग वाइब्रेशन आइसोलेटर

उद्योग के लिए कस्टम एचवीएसी स्प्रिंग एंटी-वाइब्रेशन जेनरेटर का समग्र आयाम

नमूना	एल (मिमी)	एल1 (मिमी)	एल2 (मिमी)	एल3 (मिमी)	हम्म)	डी (मिमी)	एम (मिमी)
पीटी-एस	149	128	101	66	110	15*22	10
पीटी-एम	180	152	116	76	135	12*27	12
पीटी-एल	210	186	152	88	164	15*25	14

पीटी स्प्रिंग वाइब्रेशन आइसोलेटर्स की तकनीकी विशिष्टताएँ

नमूना	लोड-बेयरिंग रेंज (KG)	लंबवत कठोरता (केजी/मिमी)	लागू लचीलापन (मिमी)
पीटी-एस-20	15~30	0.8	25
पीटी-एस-40	30~50	1.6	25
पीटी-एस-60	50~70	2.4	25
पीटी-एस-80	70~90	3.2	25
पीटी-एस-100	90~120	4.0	25
पीटी-एस-150	120~180	6.0	25
पीटी-एम-200	180~230	8.0	25
पीटी-एम-250	230~280	8.7	25
पीटी-एम-300	280~320	10.8	25
पीटी-एम-350	320~380	12.1	25
पीटी-एम-400	380~450	14.2	25
पीटी-एम-500	450~550	18.1	25
पीटी-एल-600	550~650	22.6	25
पीटी-एल-700	650~750	26.0	25
पीटी-एल-800	750~850	32.5	25
पीटी-एल-900	850~950	39.4	25
पीटी-एल-1000	950~1110	46.0	25

औद्योगिक उपकरणों के लिए कस्टम एचवीएसी स्प्रिंग वाइब्रेशन आइसोलेटर

परिचय

आधुनिक औद्योगिक सुविधाओं में, उपकरण की विश्वसनीयता बनाए रखने, परिचालन शोर को कम करने और भवन संरचनाओं की सुरक्षा के लिए कंपन नियंत्रण आवश्यक है। जनरेटर, एचवीएसी सिस्टम, कूलिंग टावर, पंप, पंखे और कंप्रेसर जैसे यांत्रिक उपकरण अक्सर ऑपरेशन के दौरान निरंतर कंपन पैदा करते हैं। प्रभावी कंपन अलगाव के बिना, ये कंपन नींव, फर्श और आसपास के उपकरणों में स्थानांतरित हो सकते हैं, जिसके परिणामस्वरूप शोर, यांत्रिक घिसाव और सेवा जीवन कम हो जाता है।

एचवीएसी स्प्रिंग वाइब्रेशन आइसोलेटर एक प्रभावी समाधान है जिसे ऑपरेटिंग उपकरणों से कंपन संचरण को अवशोषित करने और कम करने के लिए डिज़ाइन किया गया है। पीटी-प्रकार स्प्रिंग वाइब्रेशन आइसोलेटर औद्योगिक और वाणिज्यिक अनुप्रयोगों के लिए उत्कृष्ट कंपन कटौती प्रदर्शन प्रदान करने के लिए उच्च शक्ति वाले मिश्र धातु स्प्रिंग्स, रबर डंपिंग घटकों और समायोज्य माउंटिंग संरचनाओं को जोड़ता है।

एक पेशेवर कस्टम वाइब्रेशन आइसोलेटर निर्माता के रूप में , हम विभिन्न उपकरण भार, इंस्टॉलेशन आवश्यकताओं और ऑपरेटिंग वातावरण के अनुसार डिज़ाइन किए गए टिकाऊ स्प्रिंग एंटी वाइब्रेशन माउंट प्रदान करते हैं।

एचवीएसी स्प्रिंग वाइब्रेशन आइसोलेटर क्या है?

एचवीएसी स्प्रिंग वाइब्रेशन आइसोलेटर एक यांत्रिक कंपन नियंत्रण उपकरण है जो घूमने वाले या घूमने वाले उपकरणों द्वारा उत्पन्न कंपन को कम करने के लिए स्टील स्प्रिंग्स और डंपिंग सामग्री का उपयोग करता है।

आइसोलेटर उपकरण और नींव के बीच स्थापित किया गया है। ऑपरेशन के दौरान, स्प्रिंग यांत्रिक कंपन ऊर्जा को अवशोषित करता है, जबकि रबर डंपिंग घटक गति को नियंत्रित करते हैं और स्थिरता में सुधार करते हैं।

विशिष्ट अनुप्रयोगों में शामिल हैं:

• एचवीएसी उपकरण

• डीजल जनरेटर

• कूलिंग टावर्स

• पानी पंप

• प्रशंसक

• कंप्रेसर

• औद्योगिक मशीनरी

पारंपरिक रबर माउंट की तुलना में, स्प्रिंग वाइब्रेशन आइसोलेटर बेहतर कम-आवृत्ति कंपन नियंत्रण प्रदान करते हैं और भारी उपकरणों के लिए उपयुक्त होते हैं।

स्प्रिंग वाइब्रेशन आइसोलेटर्स का कार्य सिद्धांत

स्प्रिंग वाइब्रेशन आइसोलेटर का संचालन सिद्धांत लोचदार विरूपण और कंपन अवशोषण पर आधारित है।

जब उपकरण कंपन उत्पन्न करता है:

1. स्प्रिंग ऊर्ध्वाधर कंपन बलों को अवशोषित करता है।

2. स्प्रिंग विरूपण कंपन संचरण को कम करता है।

3. रबर डंपिंग तत्व क्षैतिज गति को नियंत्रित करते हैं।

4. नींव संरचना को काफी कम कंपन ऊर्जा प्राप्त होती है।

यह संयोजन प्रदान करता है:

• कम कंपन संचरण

• यांत्रिक शोर में कमी

• बेहतर उपकरण स्थिरता

• विस्तारित उपकरण जीवन काल




कस्टम एचवीएसी स्प्रिंग वाइब्रेशन आइसोलेटर्स की विशेषताएं

उच्च शक्ति एल्यूमीनियम मिश्र धातु संरचना

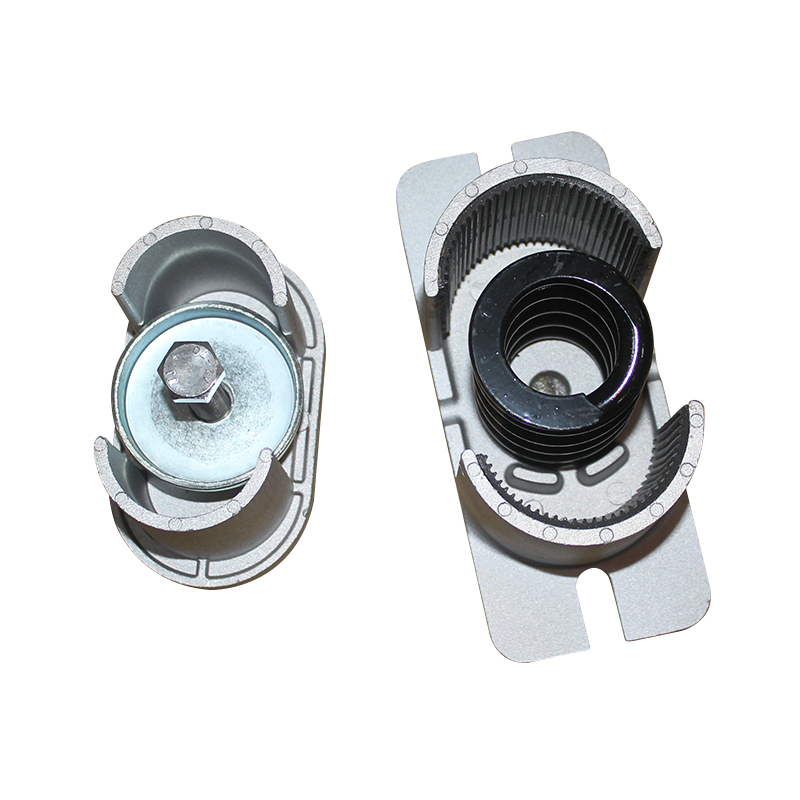

पीटी-प्रकार स्प्रिंग वाइब्रेशन आइसोलेटर एक उच्च तापमान वाले डाई-कास्ट एल्यूमीनियम मिश्र धातु आवास को अपनाता है।

फायदे में शामिल हैं:

• उच्च यांत्रिक शक्ति

• उत्कृष्ट संक्षारण प्रतिरोध

• स्थिर विरूपण प्रदर्शन

• दीर्घकालिक स्थायित्व

हल्की लेकिन मजबूत संरचना विश्वसनीय भार वहन क्षमता बनाए रखते हुए स्थापना को आसान बनाती है।

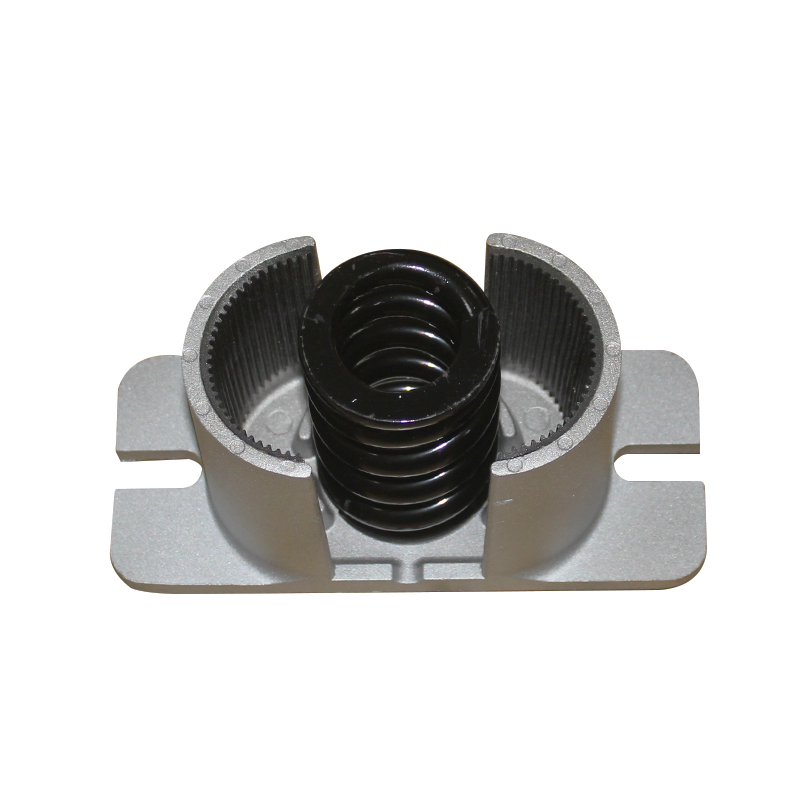

उच्च प्रदर्शन मिश्र धातु इस्पात स्प्रिंग

कंपन स्प्रिंग 60Si2Mn मिश्र धातु इस्पात से निर्मित होता है , जो उत्कृष्ट लोच और थकान प्रतिरोध प्रदान करता है।

स्प्रिंग डिज़ाइन की विशेषताएं:

• कम प्राकृतिक आवृत्ति

• स्थिर कंपन भिगोना प्रदर्शन

• उच्च भार क्षमता

• लंबी सेवा जीवन

संक्षारण प्रतिरोध में सुधार के लिए स्प्रिंग सतह को ईडी विरोधी जंग उपचार और सुरक्षात्मक कोटिंग प्राप्त होती है।

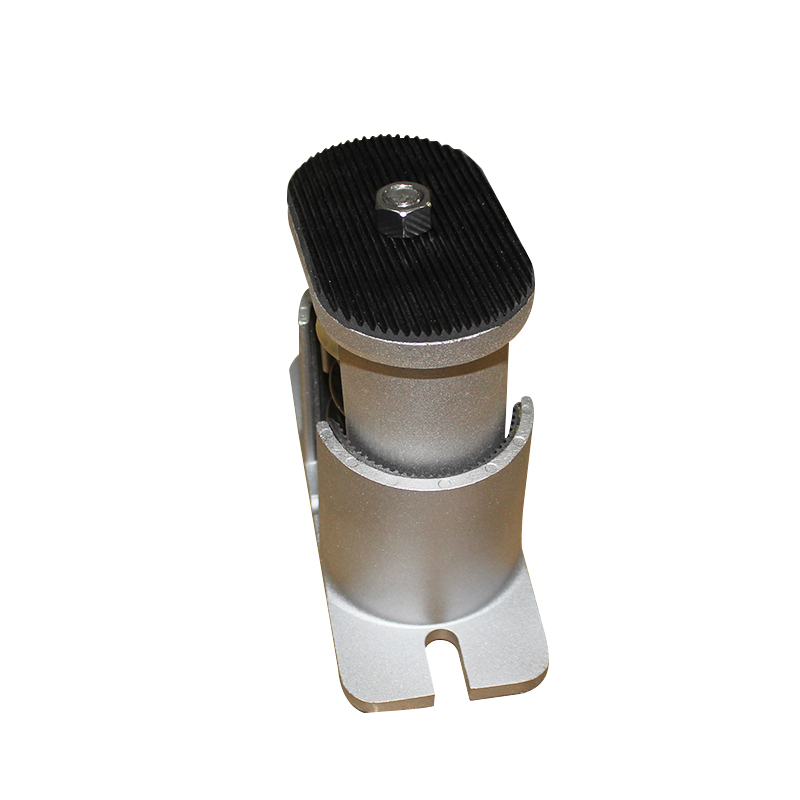

समायोज्य ऊंचाई डिजाइन

स्प्रिंग आइसोलेटर के ऊपर और नीचे थ्रेडेड स्क्रू और माउंटिंग छेद हैं।

समायोज्य डिज़ाइन अनुमति देता है:

• सटीक उपकरण समतलन

• लचीला स्थापना ऊंचाई समायोजन

• स्थापना के दौरान आसान संरेखण

यह आइसोलेटर को विभिन्न प्रकार के यांत्रिक उपकरणों के लिए उपयुक्त बनाता है।

रबर डंपिंग घटक

आइसोलेटर में पार्श्व रबर डंपिंग तत्व शामिल हैं जो समग्र स्थिरता में सुधार करते हैं।

रबर घटक प्रदान करते हैं:

• बढ़ा हुआ अवमंदन गुणांक

• क्षैतिज गति में कमी

• बेहतर कंपन अवशोषण

• सुरक्षित उपकरण संचालन




विस्थापन-रोधी आधार डिज़ाइन

निचले भाग में एक रबर अवतल-उत्तल संरचना होती है जो ऑपरेशन के दौरान अवांछित गति को रोकती है।

एक फाउंडेशन फिक्सिंग छेद भी शामिल है, जो एंकर बोल्ट के साथ सुरक्षित स्थापना की अनुमति देता है।

यह डिज़ाइन बेहतर बनाता है:

• उपकरण स्थिरता

• स्थापना सुरक्षा

• दीर्घकालिक परिचालन विश्वसनीयता




औद्योगिक स्प्रिंग कंपन आइसोलेटर्स के अनुप्रयोग

एचवीएसी उपकरण कंपन अलगाव

स्प्रिंग वाइब्रेशन आइसोलेटर्स का व्यापक रूप से एचवीएसी सिस्टम में उपयोग किया जाता है, जिनमें शामिल हैं:

• एयर हैंडलिंग इकाइयाँ

• ठंडा करने वाले

• वेंटिलेशन पंखे

• कूलिंग टावर उपकरण

• एयर कंडीशनिंग सिस्टम

वे इमारतों के अंदर कंपन और शोर संचरण को कम करने में मदद करते हैं।

जेनरेटर कंपन आइसोलेटर्स

औद्योगिक जनरेटर ऑपरेशन के दौरान मजबूत कंपन पैदा करते हैं।

जनरेटर कंपन आइसोलेटर्स स्थापित करने से मदद मिलती है:

• नींव की रक्षा करें

• संरचनात्मक कंपन कम करें

• परिचालन आराम में सुधार करें

• जनरेटर सेवा जीवन बढ़ाएँ

इनका आमतौर पर उपयोग किया जाता है:

• डीजल जनरेटर कक्ष

• बिजली की स्टेशनों

• बैकअप पावर सिस्टम




कूलिंग टॉवर कंपन नियंत्रण

कूलिंग टावर के पंखे और मोटर लगातार चलते रहते हैं और कंपन पैदा कर सकते हैं।

स्थापित करने कूलिंग टावर स्प्रिंग वाइब्रेशन आइसोलेटर्स से:

• पंखे के कंपन संचरण को कम करें

• सहायक संरचनाओं को सुरक्षित रखें

• कम यांत्रिक शोर

• कूलिंग टावर की विश्वसनीयता में सुधार करें

वे इसके लिए उपयुक्त हैं:

• कूलिंग टावर फैन असेंबलियाँ

• मोटर बेस

• पम्प सिस्टम




औद्योगिक मशीनरी अनुप्रयोग

स्प्रिंग एंटी वाइब्रेशन माउंट का उपयोग इसके लिए भी किया जाता है:

• पानी पंप

• कंप्रेसर

• मोटर्स

• उत्पादन उपकरण

• विनिर्माण मशीनरी




स्प्रिंग वाइब्रेशन आइसोलेटर्स का उपयोग करने के लाभ

उच्च गुणवत्ता वाले स्प्रिंग वाइब्रेशन आइसोलेटर्स स्थापित करने से कई फायदे मिलते हैं:

उपकरण का शोर कम करें

कंपन अलगाव यांत्रिक शोर संचरण को कम करता है और कार्य वातावरण में सुधार करता है।

भवन संरचनाओं को सुरक्षित रखें

कम कंपन फर्श, नींव और सहायक संरचनाओं को नुकसान से बचाता है।

उपकरण प्रदर्शन में सुधार करें

स्थिर उपकरण संचालन से यांत्रिक तनाव कम होता है और विश्वसनीयता में सुधार होता है।

सेवा जीवन बढ़ाएँ

कम कंपन स्तर मोटर, बियरिंग, पंखे और अन्य घटकों की सुरक्षा में मदद करते हैं।

रखरखाव लागत कम करें

प्रभावी कंपन नियंत्रण से उपकरण की टूट-फूट और अप्रत्याशित मरम्मत में कमी आती है।

स्प्रिंग वाइब्रेशन आइसोलेटर चयन गाइड

सही आइसोलेटर चुनने के लिए निम्नलिखित पर विचार करना आवश्यक है:

उपकरण वजन

आइसोलेटर भार क्षमता कुल उपकरण भार से मेल खाना चाहिए।

परिचालन गति

उच्च गति से घूमने वाले उपकरण के लिए उपयुक्त स्प्रिंग कठोरता और भिगोना विशेषताओं की आवश्यकता होती है।

स्थापना वातावरण

विचार करना:

• इनडोर या आउटडोर स्थापना

• संक्षारण की स्थिति

• तापमान की स्थिति

• नींव की संरचना




आवश्यक कंपन कमी

विभिन्न अनुप्रयोगों के लिए अलग-अलग अलगाव प्रदर्शन स्तरों की आवश्यकता होती है।

स्प्रिंग वाइब्रेशन आइसोलेटर बनाम रबर वाइब्रेशन माउंट

फ़ीचर	स्प्रिंग वाइब्रेशन आइसोलेटर	रबर माउंट
कंपन में कमी	उत्कृष्ट	अच्छा
कम आवृत्ति अलगाव	उत्कृष्ट	मध्यम
भारी उपकरण	उपयुक्त	सीमित
भार क्षमता	उच्च	मध्यम
आवेदन	जेनरेटर, चिलर, पंप	छोटी एचवीएसी इकाइयाँ

हमारे कस्टम स्प्रिंग वाइब्रेशन आइसोलेटर्स क्यों चुनें?

हम प्रदान करते हैं:

• OEM अनुकूलन

• लचीली ऑर्डर मात्राएँ

• व्यावसायिक विनिर्माण क्षमता

• एकाधिक भार क्षमता विकल्प

• गुणवत्ता-नियंत्रित उत्पादन

• निर्यात का अनुभव

हमारे स्प्रिंग वाइब्रेशन आइसोलेटर विश्वसनीय कंपन नियंत्रण और लंबी सेवा जीवन की आवश्यकता वाले औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किए गए हैं।

अक्सर पूछे जाने वाले प्रश्नों

स्प्रिंग वाइब्रेशन आइसोलेटर का उपयोग किसके लिए किया जाता है?

एक स्प्रिंग कंपन आइसोलेटर जनरेटर, एचवीएसी इकाइयों, पंप, पंखे और कूलिंग टावरों जैसे यांत्रिक उपकरणों से कंपन संचरण को कम करता है।

स्प्रिंग आइसोलेटर कंपन को कैसे कम करता है?

स्टील स्प्रिंग कंपन ऊर्जा को अवशोषित करता है जबकि रबर डंपिंग घटक गति को नियंत्रित करते हैं और स्थिरता में सुधार करते हैं।

क्या एचवीएसी स्प्रिंग वाइब्रेशन आइसोलेटर्स को अनुकूलित किया जा सकता है?

हाँ। भार क्षमता, आयाम, स्प्रिंग की कठोरता और माउंटिंग डिज़ाइन को उपकरण की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

क्या स्प्रिंग वाइब्रेशन आइसोलेटर कूलिंग टावरों के लिए उपयुक्त हैं?

हाँ। कंपन और शोर को कम करने के लिए इनका उपयोग आमतौर पर कूलिंग टॉवर पंखे, मोटर और यांत्रिक उपकरणों के लिए किया जाता है।

मैं सही कंपन आइसोलेटर का चयन कैसे करूँ?

चयन उपकरण के वजन, परिचालन गति, कंपन स्तर, स्थापना की स्थिति और आवश्यक विक्षेपण पर निर्भर करता है।

निष्कर्ष

एक विश्वसनीय एचवीएसी स्प्रिंग वाइब्रेशन आइसोलेटर कंपन को नियंत्रित करने, शोर को कम करने और औद्योगिक उपकरणों की परिचालन स्थिरता में सुधार करने के लिए एक महत्वपूर्ण घटक है।

पीटी-प्रकार स्प्रिंग एंटी वाइब्रेशन माउंट जनरेटर, एचवीएसी सिस्टम, कूलिंग टावर्स, पंप और औद्योगिक मशीनरी के लिए प्रभावी कंपन अलगाव प्रदान करने के लिए उच्च शक्ति मिश्र धातु स्प्रिंग्स, संक्षारण प्रतिरोधी सामग्री, समायोज्य इंस्टॉलेशन डिज़ाइन और रबर डंपिंग तकनीक को जोड़ती है।

पेशेवर अनुकूलन विकल्पों और टिकाऊ निर्माण के साथ, ये औद्योगिक स्प्रिंग कंपन आइसोलेटर आधुनिक कंपन नियंत्रण आवश्यकताओं के लिए एक प्रभावी समाधान प्रदान करते हैं।
