Cooling Tower Water Distribution Nozzles

Ang mga cooling-tower na water-distribution nozzle ay mga device na nag-spray o namamahagi ng mainit na condenser na tubig nang pantay-pantay sa fill media  upang makamit ng tower ang tamang paglipat ng init. Ang pagpili ng tamang nozzle ay kritikal para sa pare-parehong saklaw, thermal efficiency, drift control, at pagiging maaasahan.

Nasa ibaba ang isang malinaw, praktikal na gabay.

1. Ano ang Ginagawa ng Cooling-Tower Nozzles

Tinitiyak nila:

* Uniform na pattern ng spray sa buong fill

* Tamang laki ng droplet (sapat na maliit para sa paglipat ng init, sapat na malaki upang maiwasan ang drift)

* Pare-parehong daloy sa buong lugar ng plano

* Non-clogging operation , kahit na may maruming tubig

2. Pangunahing Uri ng Cooling Tower Nozzles

A. Static (Non-moving) Nozzles

Pinakakaraniwan sa mga modernong tore.

Uri ng nozzle	Paano Ito Gumagana	Mga kalamangan	Karaniwang Paggamit

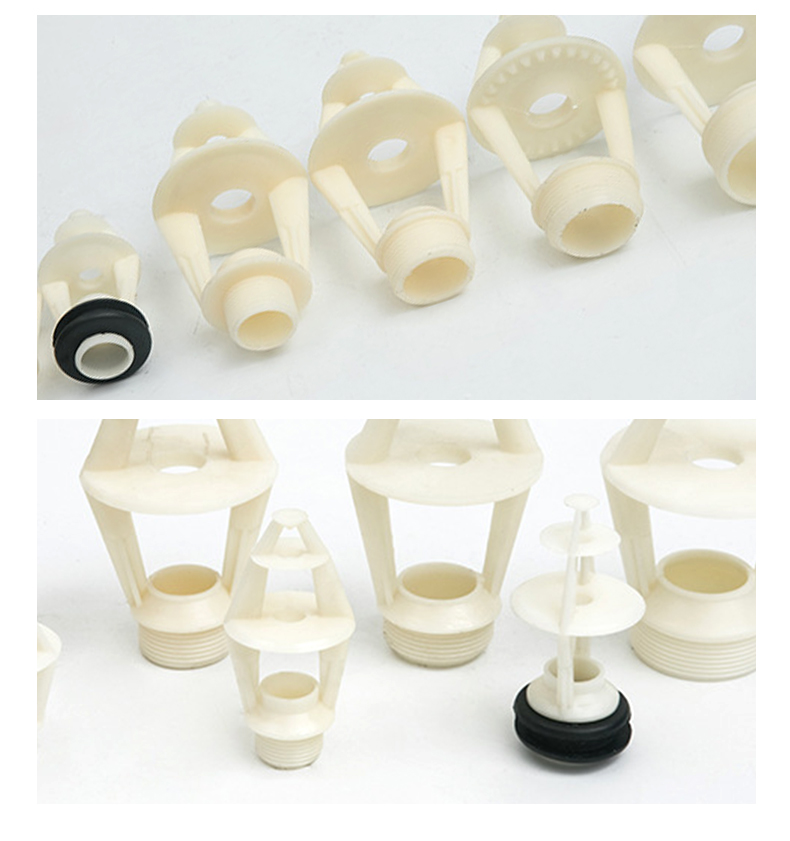

ABS / PP (Polypropylene) Target na Nozzle	Ang tubig ay tumama sa isang target na plato at kumakalat sa isang pabilog na pattern	Mura, magaan, lumalaban sa scaling, madaling i-install	Induced-draft at forced-draft tower na may splash o film fill
Mga Slotted, Spiral, o Umbrella Nozzle	I-channel ang tubig sa mga partikular na anggulo ng spray	Napaka-unipormeng pattern	Mga crossflow tower (gravity feed)
Full-cone o Hollow-cone Spray Nozzles	Ang panloob na vane ay lumilikha ng isang cone spray	Mataas na katumpakan, mahusay na pamamahagi	Counterflow tower na may pumped distribution

 B. Mga Rotary Nozzle

Gumamit ng presyon ng tubig upang paikutin ang braso ng pamamahagi.

* Mabuti para sa mga low-pressure  system.

* Ginagamit sa mas matanda o mas maliliit na tore.

* Higit pang maintenance dahil sa mga gumagalaw na bahagi.

3. Mga materyales

Mga karaniwang materyales ng nozzle:

* ABS  – matipid, lumalaban sa kaagnasan, malawakang ginagamit.

* Polypropylene (PP)  – mas mataas na temperatura at paglaban sa kemikal.

* PVC  – matibay, karaniwan para sa mga fill/spray system.

* Nylon / Glass-filled nylon  – malakas, mahabang buhay.

* Hindi kinakalawang na asero  – ginagamit sa sobrang init o kinakaing unti-unti na tubig.

4. Paano Pumili ng Tamang Nozzle

Mga Pangunahing Salik sa Pagpili

1. Uri ng Tore

* Crossflow  = gravity-feed, low-pressure nozzles.

* Counterflow  = pressure-spray nozzle.

2. Rate ng Daloy

* Ang bawat nozzle ay may hanay ng GPM  (hal., 3–20 GPM).

3. Pattern ng Pag-spray

* Full cone, hollow cone, payong, diffusion plate.

4. Presyon

* Karaniwang operating pressures: 1–10 psi  para sa karamihan ng mga tower.

5. Clog Resistance

* Maghanap ng malalaking  disenyo ng orifice para sa maruming tubig sa industriya.

6. Pag-mount

* May sinulid, snap-on, bayonet, hanging type, pipe-end type.

5. Mga Sikat na Disenyo ng Nozzle (Mga Halimbawa ng Industriya)

* Marley Spiral Target Nozzles

* Mga Nozzle ng Bac / Evapco Orifice

* Double-ell o slotted crossflow nozzle

* ABS target nozzle na ginagamit sa maraming OEM at aftermarket tower
