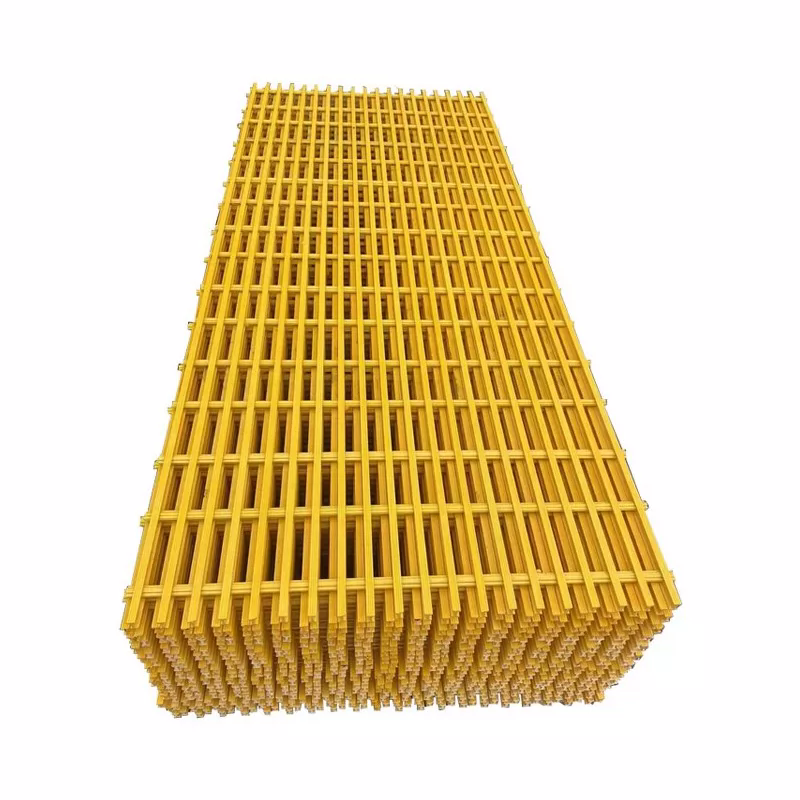

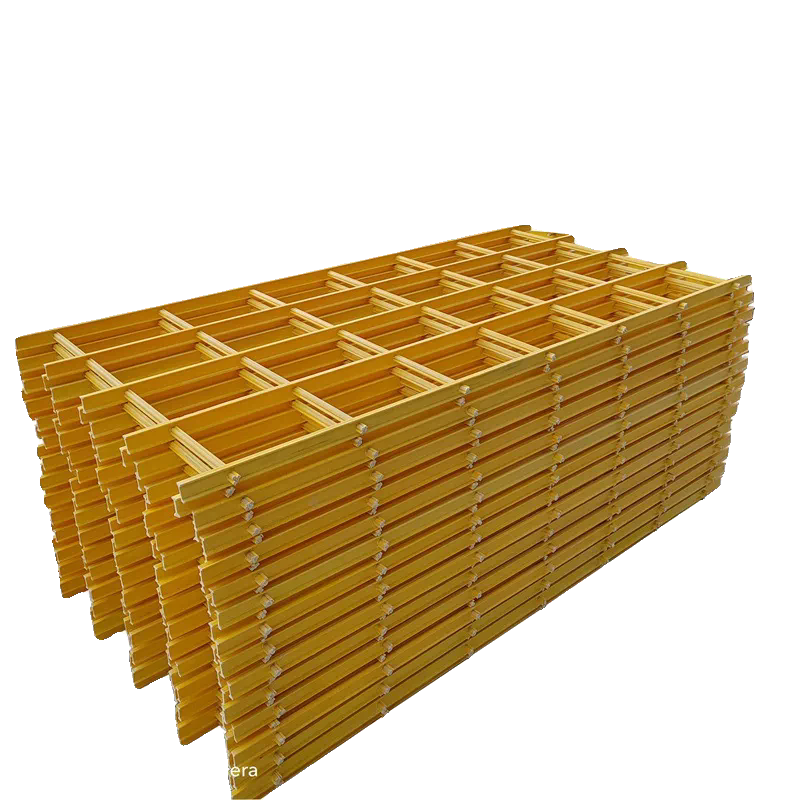

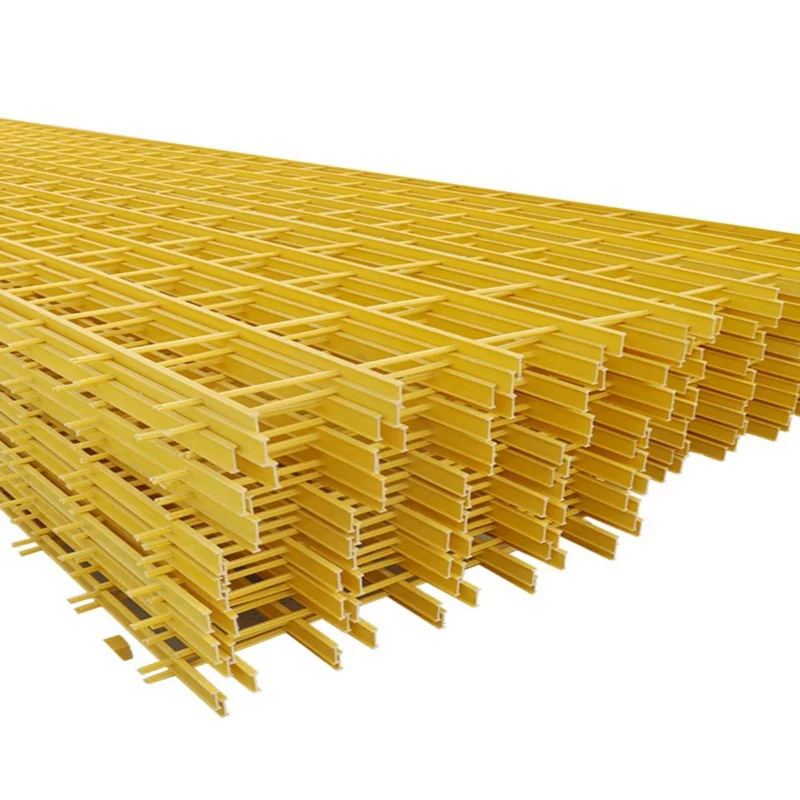

Producto: Rejilla de soporte de llenado de torre de enfriamiento de FRP
Material: plástico reforzado con fibra de vidrio
Nombres alternativos: soporte de relleno de GRP, rejilla de soporte de embalaje de FRP, soporte de relleno de torre de enfriamiento
Construcción: Rejilla moldeada de una sola pieza
Color típico: amarillo
Estructura: Panel de soporte de rejilla abierta
Función principal: Soporta el llenado y embalaje de la torre de enfriamiento.
Resistencia a la corrosión: Excelente
Drenaje de agua: Excelente
Flujo de aire: estructura abierta con baja obstrucción
Mantenimiento: Bajo mantenimiento
Aplicaciones: Contraflujo y estructuras internas de torres de enfriamiento industriales.
Personalización: Disponible
La rejilla moldeada de FRP se fabrica combinando refuerzo de fibra de vidrio con una matriz de resina para crear un panel estructural rígido.
La fibra de vidrio proporciona refuerzo mecánico, mientras que la resina proporciona resistencia a la humedad y a muchos ambientes corrosivos.
A diferencia de las rejillas de acero ordinarias, el FRP no sufre corrosión por óxido convencional. Esto lo hace particularmente útil dentro de torres de enfriamiento, donde los componentes pueden estar expuestos continuamente al agua, la humedad, el tratamiento químico y las condiciones de funcionamiento húmedas.
La estructura de rejilla moldeada también proporciona una gran área abierta para el movimiento del agua y el aire.

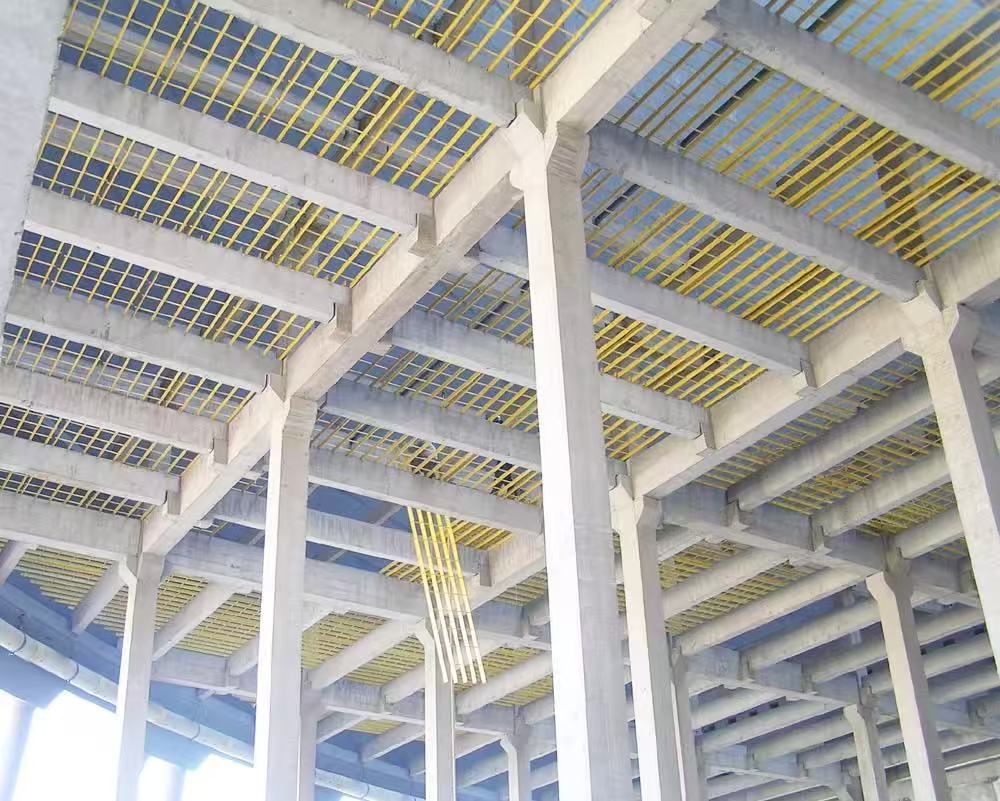

Una disposición típica de soporte de llenado de una torre de enfriamiento funciona de la siguiente manera:
Dentro de la torre de enfriamiento se instalan vigas estructurales o miembros de soporte.
Se colocan paneles de rejilla moldeados de FRP sobre la estructura de soporte.
La rejilla está asegurada mecánicamente para evitar su movimiento.
Los paquetes de relleno de la torre de enfriamiento se instalan encima de la rejilla de soporte.
El agua caliente circulante fluye hacia abajo a través del relleno.
El aire se mueve a través del relleno abierto y la estructura de soporte.
La rejilla de soporte de FRP soporta las cargas estáticas y operativas aplicables.
La disposición exacta del soporte depende del diseño de la torre de enfriamiento, el tipo de relleno, la altura del relleno, la carga de agua, la luz del panel y los requisitos estructurales.
Las torres de enfriamiento están continuamente expuestas al agua y al aire húmedo. Los productos químicos para el tratamiento del agua también pueden crear condiciones corrosivas.
La rejilla moldeada de FRP proporciona una excelente resistencia a la humedad y a muchos ambientes corrosivos industriales comunes, lo que la convierte en un material adecuado para aplicaciones de soporte de relleno de torres de enfriamiento.
El FRP proporciona una combinación favorable de resistencia estructural y peso relativamente bajo.
Esto hace que los paneles sean más fáciles de transportar y manipular durante la construcción de la torre de enfriamiento o los trabajos de reemplazo.
La configuración de rejilla abierta proporciona grandes pasajes para agua y aire.
Esto es importante porque el soporte de relleno debe proporcionar resistencia estructural sin crear obstrucciones innecesarias debajo del relleno de la torre de enfriamiento.
El agua puede pasar a través de las aberturas de la rejilla en lugar de acumularse en la superficie de soporte.
Un buen drenaje ayuda a reducir el agua estancada y respalda el funcionamiento adecuado del sistema interno de la torre de enfriamiento.
Cuando se seleccionan la resina y las especificaciones estructurales correctas para el entorno operativo, las rejillas de FRP pueden proporcionar un servicio a largo plazo con un mantenimiento relativamente bajo.
A diferencia de las estructuras de soporte de acero pintado, el FRP no requiere pintura antioxidante de rutina. Se siguen recomendando inspecciones y limpiezas periódicas.
La rejilla de soporte de relleno de FRP se puede instalar debajo del relleno de película o del relleno por salpicadura en torres de enfriamiento de contraflujo.
La estructura de soporte debe seleccionarse de acuerdo con la altura de relleno, la carga de agua, la luz y la capacidad estructural requerida.
Las torres de enfriamiento industriales pueden operar en condiciones ambientales y de agua exigentes. El FRP proporciona resistencia a la corrosión y un rendimiento de bajo mantenimiento para las estructuras de soporte internas.
El soporte de relleno de FRP se puede utilizar en aplicaciones comerciales adecuadas de torres de enfriamiento HVAC donde se satisfacen los requisitos estructurales y dimensionales.
Las rejillas de soporte de acero existentes o deterioradas se pueden reemplazar con rejillas moldeadas de FRP cuando el nuevo sistema esté diseñado adecuadamente para la torre existente.
Durante la remodelación de la torre, las estructuras de soporte de relleno dañadas se pueden reemplazar al mismo tiempo que el relleno de la torre de enfriamiento, los eliminadores de deriva, las boquillas rociadoras u otros componentes internos.
La rejilla moldeada de FRP se puede utilizar como estructura de soporte para diferentes tipos de empaquetaduras de torres de enfriamiento, siempre que la configuración estructural esté diseñada correctamente.
Las aplicaciones típicas incluyen:
relleno de película de PVC
Relleno de película de PP
Embalaje de torre de enfriamiento de PVC
Embalaje de torre de enfriamiento de PP
Relleno de salpicadura
Relleno de cuadrícula
Sistemas de llenado híbridos
La estructura de soporte debe adaptarse a las dimensiones, peso, carga de agua y método de instalación del relleno seleccionado.
Las especificaciones reales deben determinarse según el diseño de la torre y la carga estructural requerida.
| Especificación | Descripción típica |
|---|---|
| Nombre del producto | Rejilla de soporte de llenado de torre de enfriamiento de FRP |
| Material | Plástico reforzado con fibra de vidrio |
| Tipo de material | FRP/PRFV |
| Método de fabricación | moldeado |
| Estructura | Panel de rejilla abierta |
| Color típico | Amarillo |
| Superficie | Antideslizante moldeado/superficie moldeada estándar |
| Solicitud | Soporte de llenado de torre de enfriamiento |
| Tipo de relleno | Relleno de película/relleno de salpicadura/relleno de cuadrícula |
| Resistencia a la corrosión | Excelente |
| Resistencia al agua | Excelente |
| Propiedad eléctrica | No conductor |
| Tamaño del panel | Personalizable |
| Espesor | Múltiples opciones |
| Apertura de malla | Personalizable |
| Capacidad de carga | Específico del proyecto |
| Instalación | Soportado y fijado mecánicamente |
Nota: La capacidad de carga no se puede determinar únicamente a partir del espesor del panel. La especificación de rejilla requerida depende del espacio entre los soportes, la luz sin soporte, las condiciones de carga, la temperatura y la configuración de la instalación.
El acero puede proporcionar una alta resistencia estructural, pero los entornos de las torres de enfriamiento pueden acelerar la corrosión, particularmente cuando los revestimientos protectores se dañan.
El FRP ofrece varias ventajas para estructuras de torres internas húmedas:
Sin óxido de acero convencional
Menor peso
Excelente resistencia a la humedad
Buena resistencia química
Estructura de drenaje abierta
Bajos requisitos de mantenimiento
Características no conductoras
Fácil manipulación y fabricación.
Sin embargo, la selección de materiales siempre debe basarse en los requisitos estructurales, térmicos, químicos, contra incendios y regulatorios específicos del proyecto.
| Característica | Rejilla moldeada de FRP | Rejilla de soporte de acero |
| Resistencia a la corrosión | Excelente | Depende del revestimiento/material |
| Óxido | No se oxida como el acero al carbono. | Preocupación potencial |
| Peso | Relativamente ligero | Generalmente más pesado |
| Drenaje de agua | Excelente | Bueno con diseño adecuado. |
| Mantenimiento | Bajo | Puede requerir mantenimiento del recubrimiento |
| Conductividad eléctrica | No conductor | Conductivo |
| Resistencia química | Dependiente del material | Dependiente del material/recubrimiento |
| Manejo de la instalación | Más fácil debido al menor peso | mas pesado |
| Personalización | Disponible | Disponible |
| Entorno de la torre de enfriamiento | Muy adecuado | Requiere protección contra la corrosión |
El diseño correcto es esencial para un funcionamiento confiable.
Al seleccionar la rejilla de soporte de relleno de la torre de enfriamiento , considere:
tipo de relleno
altura de llenado
Dimensiones del módulo de relleno
Peso de llenado
Carga de agua
Volumen máximo de agua de funcionamiento
Distancia entre vigas de soporte
Luz de rejilla sin soporte
Grosor del panel
Abertura de malla
Temperatura de funcionamiento
Exposición química
Dimensiones de la torre
Método de instalación
La rejilla debe apoyarse a intervalos apropiados para que el panel no experimente una deflexión excesiva bajo cargas operativas.
Para torres de enfriamiento más grandes, el sistema de soporte puede consistir en una rejilla de FRP instalada sobre FRP de ingeniería, acero, concreto u otros miembros estructurales.
Las torres de enfriamiento varían significativamente en tamaño y configuración interna. Por lo tanto, se pueden fabricar paneles de soporte de relleno de FRP personalizados de acuerdo con los requisitos del proyecto.
La personalización puede incluir:
Longitud del panel
Ancho del panel
Grosor del panel
Apertura de rejilla
Tipo de resina
Color
Capacidad de carga
Recortes
Forma del panel
Acuerdo de apoyo
Configuración de instalación
Para proyectos de reemplazo, los clientes pueden proporcionar las dimensiones y fotografías de las rejillas existentes. Para proyectos nuevos, se pueden utilizar dibujos de ingeniería y dimensiones de la torre para desarrollar la configuración de soporte adecuada.
El sistema de resina es un factor importante para determinar la resistencia química y ambiental de las rejillas de FRP.
Dependiendo de la aplicación, los sistemas de resina disponibles pueden incluir:
Adecuado para muchos entornos industriales generales y aplicaciones estándar de torres de enfriamiento.
Puede proporcionar una resistencia mejorada en comparación con el poliéster de uso general en aplicaciones seleccionadas.
A menudo se considera para entornos químicos más agresivos donde se requiere una mayor resistencia química.
La resina adecuada debe seleccionarse según la química del agua de refrigeración, los productos químicos del tratamiento, la temperatura y el entorno circundante.
Para proyectos de reemplazo, inspeccione las vigas y los miembros de soporte existentes antes de instalar una nueva rejilla.
Mida la longitud, el ancho, el espacio entre soportes y las aberturas del panel requerido.
Coloque los paneles de FRP sobre los miembros de soporte diseñados con un soporte adecuado.
Utilice clips, abrazaderas, pernos u otros sistemas de sujeción mecánicos apropiados para evitar el movimiento del panel.
Después de confirmar que la rejilla de soporte está estable y correctamente alineada, instale los módulos de relleno de la torre de enfriamiento de acuerdo con las instrucciones de instalación del fabricante del relleno.
Verifique la estabilidad del panel, las condiciones de soporte, la alineación del llenado, la distribución de agua y los conductos de flujo de aire antes de la puesta en servicio.
El soporte de llenado de FRP requiere un mantenimiento relativamente bajo, pero se recomienda una inspección periódica.
El mantenimiento debe incluir:
Comprobación de grietas o daños por impacto
Inspeccionar a los miembros de apoyo.
Comprobación de herrajes de sujeción
Eliminación de escombros acumulados
Inspección de deterioro químico
Comprobación de deflexión excesiva
Inspeccionar áreas alrededor de soportes de relleno
Limpieza de depósitos cuando sea necesario
El programa de tratamiento de agua de la torre de enfriamiento también debe mantenerse para reducir las incrustaciones, el crecimiento biológico y el daño químico a los componentes internos.
Inspeccione la rejilla de soporte si observa:
Paneles agrietados
Secciones de cuadrícula rotas
Deflexión excesiva
Paneles sueltos
Sujetadores dañados
Degradación química
Deterioro estructural
Rellenar módulos moviéndose desde su posición original.
Soporte de llenado desigual o inestable
Corrosión o deterioro de los miembros de soporte de acero existentes.
Las estructuras de soporte dañadas deben evaluarse antes de continuar con la operación porque la falla del sistema de soporte puede afectar el relleno de la torre de enfriamiento y otros componentes internos.
Suministramos rejillas de soporte de relleno de torres de enfriamiento de FRP para fabricantes de torres de enfriamiento, contratistas, empresas de mantenimiento y usuarios finales industriales.
Nuestros productos de soporte FRP son adecuados para:
Nueva construcción de torre de enfriamiento
Reemplazo del relleno de la torre de enfriamiento
Renovación de torres de enfriamiento.
Mantenimiento de torres de enfriamiento industriales.
Soporte de relleno de película
Soporte de relleno por salpicadura
Soporte de relleno de cuadrícula
Estructuras internas de torres de enfriamiento personalizadas
Podemos respaldar requisitos personalizados basados en dimensiones, tipo de relleno, tramo de soporte, requisitos de carga, dibujos, fotografías y configuración de torre existente..
Para una selección precisa del producto, proporcione la mayor cantidad posible de la siguiente información:
Tipo de torre de enfriamiento
modelo de torre
Dimensiones de soporte existentes
Dimensiones requeridas del panel
tipo de relleno
altura de llenado
Peso de llenado
Espaciado de soporte
Capacidad de carga requerida
Temperatura de funcionamiento
química del agua
Cantidad requerida
Dibujos o fotografías del proyecto.
Esta información permite evaluar la especificación de rejilla moldeada de FRP adecuada para su torre de enfriamiento.
El soporte de relleno de la torre de enfriamiento es la rejilla o marco estructural instalado debajo del relleno de la torre de enfriamiento para transportar el relleno y las cargas operativas asociadas mientras permite el paso del agua y el aire.
Generalmente se fabrica a partir de plástico reforzado con fibra de vidrio (FRP/GRP) utilizando un sistema de refuerzo de resina y fibra de vidrio.
Sí, la rejilla moldeada de FRP se puede diseñar y utilizar como rejilla de soporte de relleno de una torre de enfriamiento cuando su espesor, luz, espacio entre soportes y capacidad de carga se especifican adecuadamente.
Sí. La rejilla de soporte de FRP se puede usar debajo del relleno de película cuando la estructura de soporte está diseñada correctamente para el peso y las cargas operativas del sistema de relleno.
Sí. Se puede utilizar como rejilla de soporte para sistemas de llenado de torres de enfriamiento de tipo rejilla y salpicadura adecuados.
El FRP proporciona una excelente resistencia a la corrosión, menor peso, bajos requisitos de mantenimiento y una estructura abierta adecuada para entornos de torres de enfriamiento húmedas.
Sí. Las dimensiones del panel, el grosor, la abertura de la malla, el sistema de resina, el color y otras características se pueden personalizar según el diseño de la torre.
La especificación requerida depende de factores que incluyen la luz sin soporte, el espaciamiento de los soportes, el peso del relleno, la carga de agua, las condiciones de operación y la deflexión permitida. Se debe verificar el diseño estructural para la instalación real.
Sí. Las rejillas de FRP se pueden utilizar para proyectos de reemplazo o renovación cuando las dimensiones y los requisitos estructurales se evalúan adecuadamente.
Proporcione las dimensiones de la torre, las dimensiones de los soportes existentes, el tipo de relleno, la altura del relleno, el tamaño del panel, el espaciado de los soportes, fotografías o dibujos y la información de carga requerida cuando esté disponible.
Nuestra rejilla moldeada de FRP para torres de enfriamiento proporciona una solución duradera y resistente a la corrosión para soportar el llenado y embalaje de las torres de enfriamiento.
Con su construcción de rejilla abierta, estructura liviana, excelente drenaje de agua y resistencia a ambientes húmedos y corrosivos, el soporte de relleno de FRP es muy adecuado para soporte de llenado de torres de enfriamiento, soporte de empaque, renovación de torres y aplicaciones de enfriamiento industrial..
Ya sea que esté reemplazando una rejilla de soporte existente o especificando componentes para una nueva torre de enfriamiento, podemos proporcionarle rejillas moldeadas de FRP estándar y personalizadas de acuerdo con los requisitos de su proyecto.
Envíenos los planos de su torre de enfriamiento, las dimensiones del soporte de relleno existente, el tipo de relleno, fotografías o requisitos de carga para la selección y cotización del producto.
La rejilla moldeada de FRP para torres de enfriamiento es una rejilla de soporte de alta resistencia y resistente a la corrosión diseñada para soporte de relleno de torres de enfriamiento, soporte de empaque de torres de enfriamiento y estructuras internas de torres . Fabricada con plástico reforzado con fibra de vidrio (FRP/GRP), esta rejilla moldeada proporciona una superficie de carga duradera para soportar los paquetes de relleno de la torre de enfriamiento y al mismo tiempo permite que el agua y el aire pasen a través de la estructura. El soporte de relleno de la torre de enfriamiento es un componente interno crítico. Debe soportar el peso del relleno, el agua en circulación, los depósitos acumulados y las cargas operativas, manteniendo al mismo tiempo suficiente área abierta para el flujo de aire y el drenaje. La rejilla moldeada de FRP proporciona una alternativa efectiva a las estructuras de soporte de acero convencionales en entornos de torres de enfriamiento húmedas y corrosivas. La construcción de rejilla abierta ayuda a minimizar la obstrucción al flujo de aire y al drenaje de agua, mientras que el material de FRP resistente a la corrosión proporciona un rendimiento a largo plazo en ambientes expuestos a la humedad, los químicos del agua de enfriamiento y la alta humedad. Disponible en diferentes tamaños de panel, espesores, configuraciones de malla, sistemas de resina y capacidades de carga , nuestra rejilla de soporte de relleno de torre de enfriamiento de FRP se puede personalizar para la construcción de nuevas torres de enfriamiento y proyectos de reemplazo. y remodelación de torres.
