Úvod do plnění chladicí věže

Výplň chladicí věže je základní složkou používanou v chladicích věžích ke zvýšení účinnosti výměny tepla mezi vzduchem a vodou. Dosahuje přenosu tepla rozšířením kontaktní plochy a prodloužením dráhy chladicí vody. Jeho materiál a struktura přímo ovlivňují chladicí účinek a životnost zařízení.

Co je náplň chladicí věže?

Výplň chladicí věže – také známá jako výplňové médium – je vnitřní materiál instalovaný uvnitř chladicí věže, aby se zvětšila plocha rozhraní voda-vzduch. Jak teplá voda proudí přes výplň, šíří se do tenkých filmů nebo kapiček. Vzduch procházející věží pak absorbuje teplo z vody prostřednictvím odpařování a konvekce. Maximalizací kontaktní plochy a prodloužením doby interakce voda-vzduch výplň výrazně zlepšuje chladicí schopnost věže.

Výplňová média se obvykle dodávají ve dvou hlavních typech:

• Filmová výplň: Skládá se z tenkých plátů uspořádaných do strukturovaného vzoru. Voda vytváří na povrchu film, který umožňuje efektivní přenos tepla.

• Splash Fill: Rozbíjí vodu na kapičky přerušením jejího toku mřížkami nebo tyčemi. Funguje dobře v prostředí se špatnou kvalitou vody.

Každý typ je vybrán na základě konstrukce věže, kvality vody a požadavků na tepelný výkon.

Pracovní princip plnění chladicí věže

Výplň chladicí věže — také známá jako výplňové médium — je součástí výměny tepla jádra uvnitř chladicí věže. Jeho primární funkcí je zvýšit kontaktní plochu a dobu interakce mezi vodou a vzduchem, čímž se zlepší účinnost chlazení odpařováním. Princip fungování lze pochopit pomocí následujících klíčových mechanismů:

1. Rozšíření oblasti vodní hladiny

Když teplá voda vstupuje do chladicí věže, je distribuována přes náplň.
Konstrukce výplně – ať už jde o výplň z filmu nebo výplň s rozstřikem – pomáhá rozprostřít vodu do tenkých filmů nebo kapiček:

• Výplň filmu: Umožňuje vodě vytvářet tenké souvislé filmy na výplňových listech, čímž se značně zvětšuje exponovaná plocha.

• Splash Fill: Rozbije vodu na četné malé kapičky, jak padá, a také zvětšuje celkový povrch.

Větší plocha poskytuje více příležitostí pro přenos tepla.

2. Prodloužení doby kontaktu mezi vodou a vzduchem

Plnicí médium vytváří dlouhou, strukturovanou dráhu toku vody.
Jak voda pomalu prochází naskládanými vrstvami náplně:

• Vzdálenost toku se zvětšuje

• Doba pobytu se prodlužuje

Tato prodloužená doba interakce zvyšuje účinnost výměny tepla.

3. Zlepšení chlazení odpařováním

Nejdůležitějším chladicím mechanismem v chladicí věži je odpařování.
Když vzduch prochází náplní:

• Malá část vody se odpaří

• Odpařování absorbuje velké množství latentního tepla (přibližně 2257 kJ/kg)

• Tento proces rychle sníží teplotu zbývající vody

Plnicí médium maximalizuje podmínky potřebné pro účinné chlazení odpařováním.

4. Optimalizace proudění vzduchu

Geometrická struktura výplně nutí vzduch pohybovat se přes zákruty, kanály nebo rozstřikované vrstvy:

• Zvyšující se turbulence vzduchu

• Zlepšení mísení mezi vzduchem a vodou

• Zabránění zkratu proudění vzduchu

Tyto faktory výrazně zvyšují celkovou rychlost přenosu tepla.

5. Snížení ztráty vody a rozstřikování

U výplní typu rozstřikování struktura také pomáhá kontrolovat velikost kapek a zabraňuje nadměrnému rozstřikování.
To snižuje:

• Ztráty unášením vody

• Náklady na úpravu vody

• Vliv na životní prostředí

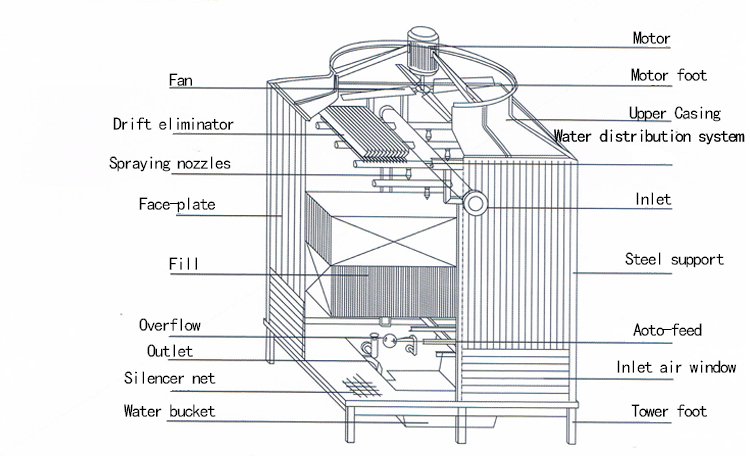

Strukturní schéma plnění chladicí věže

Proč je plnění chladicí věže tak důležité

Náplň chladicí věže – také známá jako výplňová média – je nezbytná pro celkový výkon a spolehlivost chladicí věže. Hraje ústřední roli v tom, jak efektivně může věž odebírat teplo z cirkulující vody. Význam plnění chladicí věže vychází z několika kritických funkcí:

1. Je to hlavní součást pro přenos tepla

Primárním účelem chladicí věže je ochlazovat vodu výměnou tepla a odpařováním.
Výplň vytváří povrchovou plochu a podmínky nezbytné pro tento proces. Bez účinné náplně:

• Kontakt vody se vzduchem je omezen

• Odpařování se snižuje

• Výkon chlazení prudce klesá

Tím se naplní srdce tepelné účinnosti chladicí věže.

2. Maximalizuje kontakt voda-vzduch

Fill rozprostře vodu do tenkých filmů nebo kapiček, čímž se dramaticky zvětší exponovaná plocha.
Větší plocha = rychlejší chlazení a vyšší účinnost.
Bez náplně by chladicí věže vyžadovaly mnohem větší konstrukce, aby dosáhly stejného výkonu.

3. Snižuje spotřebu energie

Účinné plnění pomáhá chladicí věži účinněji odvádět teplo, což znamená:

• Ventilátory mohou běžet při nižších otáčkách

• Čerpadla vyžadují méně energie

• Celý systém funguje efektivněji

Vysoce výkonná náplň tak přímo přispívá k dlouhodobým úsporám energie.
