Výběr správné výplně pro aplikace chladicích věží je důležitý pro efektivní přenos tepla, spolehlivý provoz a dlouhou životnost. Plnicí médium chladicí věže zvětšuje kontaktní plochu mezi cirkulující vodou a vzduchem, což umožňuje účinnější odvod tepla odpařováním.
Dva hlavní typy výplně chladicí věže jsou výplň z filmu a výplň s rozstřikem . Přestože jsou oba navrženy tak, aby zlepšily kontakt voda-vzduch, fungují různými způsoby a jsou vhodné pro různé provozní podmínky.
U nové chladicí věže, modernizace nebo projektu výměny výplně chladicí věže vám pochopení rozdílu mezi výplní fólií a výplní rozstřiku může pomoci vybrat vhodné řešení.
Náplň pro zařízení chladicí věže je médium pro přenos tepla instalované uvnitř chladicí věže.
Horká cirkulující voda je distribuována přes náplň, zatímco vzduch prochází věží. Výplň zvyšuje kontaktní plochu a dobu zdržení mezi vodou a vzduchem, podporuje odpařování a přenos tepla.
Mezi běžné výplňové materiály chladicí věže patří:
PVC
PP (polypropylen)
PE
Dřevo
Kompozitní materiály
Moderní chladicí věže běžně používají výplň chladicí věže z PVC a výplň chladicí věže z PP , protože jsou lehké a mohou poskytovat dobrou odolnost vůči korozi a mnoha chemikáliím na úpravu vody.
Výplň chladicí věže je zodpovědná za vytvoření podmínek potřebných pro efektivní přenos tepla a hmoty.
Vhodná výplň může pomoci:
Zvyšte kontakt voda-vzduch
Zlepšete účinnost přenosu tepla
Podporujte odpařování
Podporujte požadovanou teplotu studené vody
Zvyšte chladicí kapacitu
Efektivně využijte prostor věže
Výkon výplně však závisí na více než na ploše. Výkon chladicí věže ovlivňuje také distribuce vody, proudění vzduchu, kvalita vody, geometrie náplně a údržba.

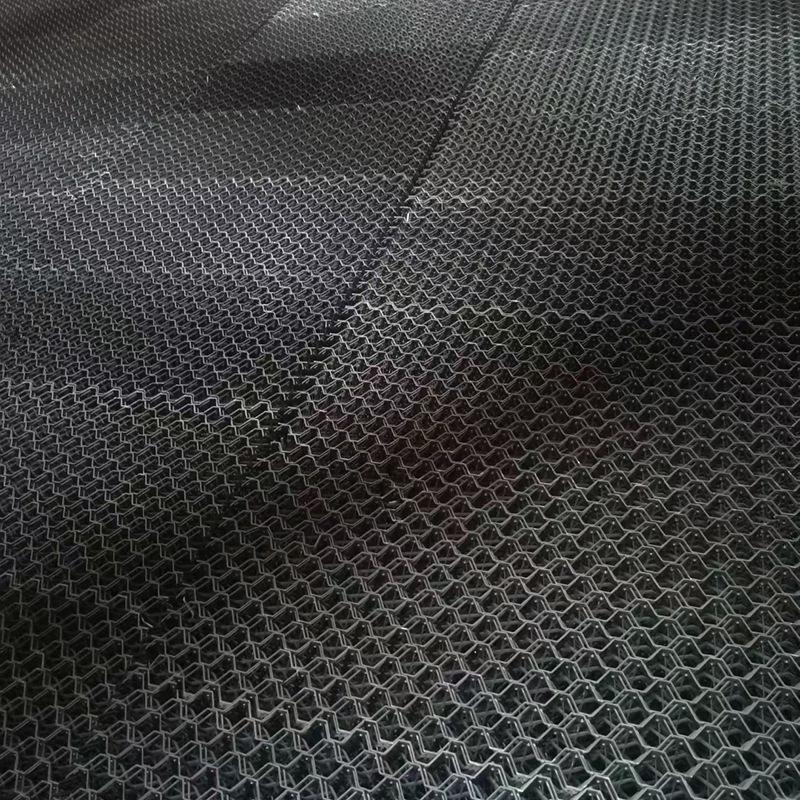

Filmová výplň pro aplikace chladicí věže využívá speciálně tvarované desky sestavené do výplňových bloků.
Listy obvykle obsahují zvlnění, kanálky nebo jiné povrchové vzory. Tyto struktury šíří vodu do tenkého filmu po velké ploše, když se pohybuje dolů věží.
Vzduch se pohybuje napříč nebo proti vodnímu filmu, vytváří rozsáhlý kontakt voda-vzduch a podporuje přenos tepla a hmoty.
Filmová výplň může poskytnout vysoce účinnou povrchovou plochu v relativně kompaktním objemu.
Mezi jeho výhody patří:
Vysoká účinnost přenosu tepla
Velká kontaktní plocha voda-vzduch
Kompaktní konstrukce
Lehké provedení
Efektivní využití prostoru věže
Vhodné pro mnoho aplikací HVAC
Vhodné pro správně upravenou průmyslovou vodu
Výplň z PVC fólie je široce používána v komerčních a průmyslových chladicích věžích.
Filmovou náplň najdete v:
HVAC chladicí věže
Komerční budovy
Výrobní závody
Výroba energie
Chemické zpracování
Chladicí systémy
Chlazení průmyslových procesů
Náplň filmu je obecně nejvhodnější, když je cirkulující voda správně upravena a je kontrolováno riziko suspendovaných pevných látek a znečištění.
Stříkací náplň pro systémy chladicích věží využívá tyče, mřížky nebo jiné konstrukce k rozbití padající vody na menší kapičky.
Jak voda propadá výplní, opakovaně se dostává do kontaktu s stříkajícími povrchy. Tím se voda rozbije a přerozdělí, čímž se zvýší kontakt vody a vzduchu při zachování relativně otevřených průchodů.
Splash fill je k dispozici v různých konfiguracích, včetně splash barů, mřížkových výplní a celulárních vzorů splash.
Jednou z hlavních výhod splash fill je její relativně otevřená struktura.
Díky tomu je vhodný pro aplikace, kde cirkulující voda obsahuje suspendované pevné látky nebo má vyšší potenciál znečištění.
Mezi hlavní výhody patří:
Dobrá tolerance nerozpuštěných látek
Odolnost vůči určitým typům znečištění
Otevřete průchody vody a vzduchu
Relativně snadná kontrola
Dobrá mechanická odolnost
Vhodné pro průmyslové chlazení
PP rozstřikovací náplň se běžně používá v průmyslových chladicích věžích.
Úvodní výplň je často zvažována pro:
Průmyslové chladicí věže
Systémy procesního chlazení
Aplikace odpadních vod
Ocelárny
Elektrárny
Chemické závody
Aplikace s náročnou kvalitou vody
Tam, kde je úprava vody obtížná nebo je znečištění opakujícím se problémem, může poskytnout praktické výhody při údržbě.
Hlavní rozdíl mezi fólií a stříkající výplní je v tom, jak zvyšují kontakt vody a vzduchu.
| Feature | Film Fill | Splash Fill |
|---|---|---|
| Pohyb vody | Tenký vodní film | Kapénky |
| Efektivní plocha | Vysoký | Mírný |
| Potenciál přenosu tepla | Vysoká za vhodných podmínek | Dobrý |
| Tolerance znečištění | Mírný | Obecně vyšší |
| Tolerance nerozpuštěných látek | Spodní | Vyšší |
| Struktura | Kompaktnější | Otevřenější |
| Čištění | Vyžaduje pečlivé čištění | Relativně snadné na kontrolu |
| Běžné materiály | PVC/PP | PP/PVC |
| Typické aplikace | Systémy HVAC a čisté vody | Průmyslové a náročné vodní systémy |
Skutečný výkon se liší podle geometrie výplně, zatížení vodou, průtoku vzduchu, konstrukce věže a provozních podmínek.
Univerzální odpověď neexistuje. Správná náplň pro aplikace chladicí věže závisí na provozním prostředí.
Filmová výplň může být vhodná, když:
Cirkulující voda je čistá nebo dobře upravená
Suspendované látky jsou kontrolovány
Vyžaduje se vysoká účinnost přenosu tepla
Dostupný prostor věže je omezený
Systém rozvodu vody je kompatibilní s fólií
Je zachována pravidelná úprava vody
Pro mnoho HVAC a komerčních věží je filmová výplň běžnou volbou.
Splash fill může být vhodnější, když:
Voda obsahuje suspendované pevné látky
Znečištění je hlavním problémem
Kvalita vody je různá
Důležitá je snadná kontrola
Aplikace je průmyslová
Upřednostňují se otevřené průchody
Konečný výběr by měl být založen na skutečném návrhu věže a vodních podmínkách.
Výběr materiálu je dalším důležitým faktorem.
PVC výplň chladicí věže je široce používána pro aplikace s fólií.
Mezi typické výhody patří:
Dobrá tuhost
Odolnost proti korozi
Lehká konstrukce
Nákladově efektivní výroba
Dobrá kompatibilita s mnoha prostředími pro úpravu vody
PVC výplň by měla být zvolena podle aktuální provozní teploty a chemických podmínek.
PP výplň chladicí věže je široce používána pro aplikace rozstřikovací výplně a je také k dispozici v některých provedeních výplně fólie.
Mezi potenciální výhody patří:
Dobrá chemická odolnost
Dobrá mechanická odolnost
Lehká konstrukce
Vhodnost pro vybrané aplikace s vyššími teplotami
Teplotu a chemickou kompatibilitu vždy ověřte podle specifikací výrobce náplně.
Kvalita vody má zásadní vliv na výkonnost náplně a životnost.
Mezi důležité faktory patří:
Suspendované pevné látky
Tvrdost
Tvorba vodního kamene
Biologický růst
Kontaminace olejem
Chemická koncentrace
Koroze
Filmová výplň má často relativně úzké průchody. Pokud se nahromadí vodní kámen, řasy, nečistoty nebo nečistoty, může být omezena distribuce vody a proudění vzduchu.
Splash fill má otevřenější strukturu a může být proto výhodný tam, kde je vyšší riziko znečištění.
Správná úprava vody však zůstává zásadní bez ohledu na typ náplně.
Pokud dojde k poškození nebo silnému znečištění stávající výplně, výměna výplně chladicí věže . může být nutná
Mezi běžné varovné signály patří:
Snížená kapacita chlazení
Vyšší teplota výstupní vody
Nadměrné měřítko
Zablokované plnicí průchody
Rozbité listy
Sbalené výplňové bloky
Nerovnoměrné rozvody vody
Silný biologický růst
Před zakoupením náhradní náplně pečlivě změřte stávající instalaci.
Kontrola:
Délka výplně
Šířka výplně
Výška náplně
Tloušťka plechu
Velikost buňky
Vzor zvlnění
Orientace výplně
Uspořádání podpory
U projektů modernizace by náhradní náplň chladicí věže měla být kompatibilní se stávajícím rozvodem vody a systémem proudění vzduchu.
Správná údržba může prodloužit životnost výplně chladicí věže.
Mezi doporučené postupy patří:
Pravidelně kontrolujte náplň.
Udržujte správnou úpravu vody.
Zkontrolujte rozprašovací trysky, zda nejsou ucpané.
Odstraňte nadměrný vodní kámen a biologické usazeniny.
Zkontrolujte podpěry výplně.
Sledujte výkon chlazení.
Zkontrolujte, zda nejsou poškozené nebo zhroucené části.
Vyčistěte výplň metodou vhodnou pro konkrétní materiál.
Vyhněte se agresivním metodám čištění, které by mohly poškodit PVC nebo PP výplňové fólie.
Ani jedno není univerzálně lepší. Filmová náplň může poskytovat vysokou účinnost přenosu tepla, když je kvalita vody dobře kontrolována, zatímco rozstřikovaná náplň může být výhodná v aplikacích s suspendovanými pevnými látkami nebo vyšším rizikem znečištění.
Nejlepší náplň pro aplikace chladicí věže závisí na kvalitě vody, tepelných požadavcích, konfiguraci věže, průtoku vzduchu, provozní teplotě a podmínkách údržby.
Ano. Výplň z PVC fólie se používá v mnoha průmyslových chladicích věžích, pokud jsou kvalita vody, teplota a provozní podmínky vhodné pro konkrétní produkt.
PP rozstřikovaná výplň je běžně zvažována pro aplikace se suspendovanými pevnými látkami a znečištěním, protože její otevřená struktura může snížit riziko ucpání ve srovnání s některými návrhy kompaktních fóliových výplní.
Univerzální interval výměny neexistuje. Náplň by měla být pravidelně kontrolována a vyměňována, pokud se nadměrně poškodí, zhorší, zablokuje nebo nebude schopna udržet požadovaný chladicí výkon.
Volba mezi filmovou výplní a rozstřikovací výplní závisí na skutečných provozních podmínkách chladicí věže.
Filmová výplň nabízí velkou účinnou povrchovou plochu a účinný přenos tepla, díky čemuž je vhodná pro mnoho systémů čisté a správně upravené vody. Splash fill poskytuje otevřenou strukturu a může být výhodný pro průmyslové aplikace s suspendovanými pevnými látkami a vyšším rizikem znečištění.
Při výběru náplně pro zařízení chladicí věže zvažte společně kvalitu vody, výkon chlazení, průtok vzduchu, provozní teplotu, rozměry náplně, kompatibilitu materiálu a požadavky na údržbu.
Pro projekty modernizace a výměny chladicích věží dodává Power Tower Cooling Technology (Shaoxing) Co., Ltd. výplň chladicí věže z PVC a PP, výplň fólie, výplň rozstřiku a náhradní výplň chladicí věže pro komerční a průmyslové aplikace.
